Los términos de uso común explican
Definir términos de la máquina para ayudar a elegir un modelo adecuado de benderos de tubería y tubo

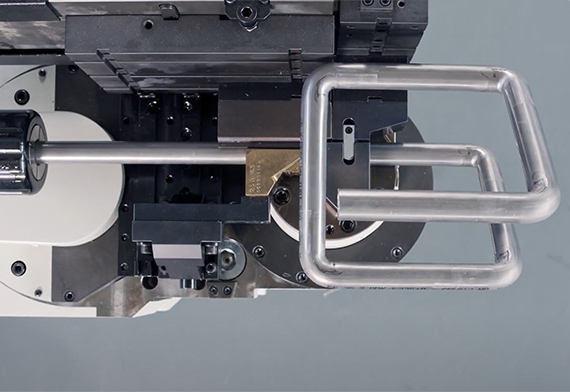

Máquina de flexión de tuberías de mandrel NC:

Dibujo controlado numéricamente Tubo de mandril y benderos hidráulicos de tubería que es adecuado para una forma de flexión simple. Es una solución semiautomática práctica para entornos de producciones pequeñas a medianas.

La flexión del mandril es un método de flexión de dibujo rotativo, en el que - el mandril, un eje de mandril sólido con hasta cinco bolas de rosquilla segmentadas que son ligeramente más pequeñas que la ID de la tubería que se está doblando - en la tubería/tubo para proporcionar soporte interno durante la flexión.

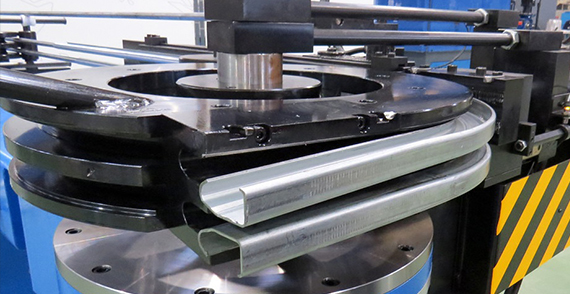

Máquina de flexión de tuberías de mandril CNC:

PLC o IPC Dibuje el tubo de mandril y el bender de tubería que puede ser de 2 o 3 eje que controlan de acuerdo con el requisito del cliente.
Los tubos de curvatura de la máquina de flexión de tuberías automáticas CNC con la más alta eficiencia, dinámica y precisión. El concepto híbrido une las ventajas de la tecnología de accionamiento eléctrico e hidráulico. Los programas de flexión se pueden crear, procesar y administrar directamente en la máquina. Es una máquina de flexión de tubo CNC ideal para entornos de producciones de alta y precisión.

Características del bender de tubo híbrido:
1. La serie de máquinas emplea válvulas hidráulicas y circuitos integrados para controlar el movimiento de flexión individualmente, lo que extenderá la vida útil de las piezas hidráulicas de He ... Servo Drive proporciona una alta precisión en el posicionamiento de flexión, que garantiza la flexión de alta calidad.

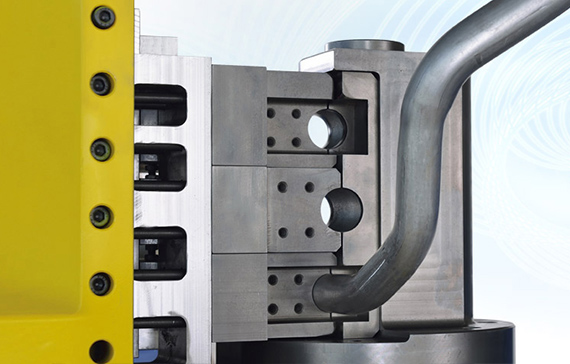

Máquina de flexión de tuberías CNC con múltiples pilas:

Si necesita más de una curva en su tubo, la siguiente pregunta a considerar es que pueden ser todos al mismo radio.
A menudo vemos dibujos que requieren dos o tres radios de curvatura diferentes que, en este caso, pueden necesitar una pila de dos, tres pila o incluso una máquina de múltiples pilas para terminar todo el proceso de flexión sin cambiar las diferentes herramientas de radio.

Los dobladores básicos de dibujo son lo que se llama pila única, es decir, solo pueden tomar un conjunto de herramientas, a la vez. Ahora, es técnicamente factible hacer una curva con un radio de herramientas, eliminar el tubo, cambiar las herramientas a otro radio y hacer otra curva, pero es difícil volver a exactamente el mismo dato y puede ver cuánto más tiempo es involucrado, por lo que rara vez se hace.

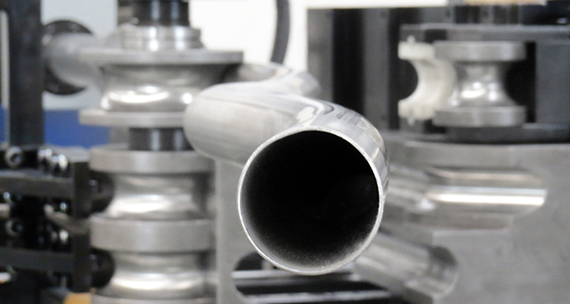

Máquina de flexión de tuberías CNC con función de flexión (rodamiento):

Esto puede lograr fácilmente una curva de radio muy grande en comparación con la flexión de dibujo rotativo. Un estilo de flexión donde el brazo de curva se mueve positivo unos pocos grados, luego el tubo se empuja a través de un conjunto de rodillos para crear la curva. Un conjunto de rodillos colocados en la posición del troquel de abrazadera y en la posición de la presión de presión. Todos los rodillos giran libremente. Es posible una forma 3D. La tubería se guía entre los rodillos de flexión y los rodillos de soporte, mientras se empuja a través de las herramientas. La posición del rollo de formación define el radio de flexión. Para cambiar el plano de flexión, un empujador gira el tubo alrededor de su eje longitudinal.

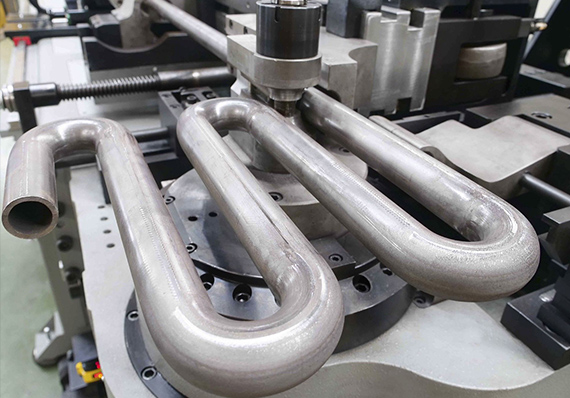

Máquina de flexión de tuberías CNC con función de refuerzo:

Cuando se requiere una pequeña flexión de CLR o el adelgazamiento de la pared es crítico, la función de refuerzo tiene la solución más eficiente e innovadora para producir curvas de radio extra-hornos con una deformación mínima.
El cilindro de asistencia/refuerzo de presión se integra en la cabeza del portador de presión a presión.
En el proceso general de flexión, el grosor de la pared del tubo en el ángulo exterior se vuelve más delgada debido al alargamiento del material y se arrugas en ángulo interno por apriete del material. En la deformación del tubo de prevención/rotura del radio apretado, la fuerza de refuerzo trasero de los equipos de flexión del tubo de SLS, con asistencia de impulso lateral (refuerzo de presión a presión), que se puede ajustar de acuerdo con la velocidad de flexión, la naturaleza del material, el grado de flexión, etc. cuando usamos laDispositivo de refuerzo,junto con unMáquina de flexión CNC totalmente hidráulica,Habilitamos la replicación de piezas de precisión con tiempos de proceso mínimos y eliminamos la posibilidad de error humano.

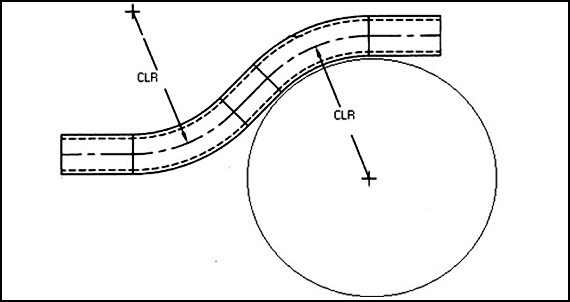

Radio de línea central (CLR):Es la medición del tubo o radio de la tubería que será un mandril o flexión rotativa. Esta es la distancia en mm o pulgadas desde el centro del tubo o la curvatura de la tubería hasta el eje de la línea central de la tubería o tubería que se doblará de mandril o flexión rotativa.
Aquí hay una manera fácil de medir el CLR:

Paso 1:Si hay un tubo o tubería de muestra doblado disponible, coloque el tubo o la tubería que desea doblar en un gran trozo de papel en el piso.

Paso 2:Rastreando el tubo o tubería de muestra que le gustaría doblar el mandril sobre el papel, continuando el patrón hasta que haya hecho un círculo completo con el tubo o la tubería con la que está trabajando.

Paso 3:Mida (en mm o pulgadas) desde el centro del tubo o tubería hasta el centro de su círculo dibujado.

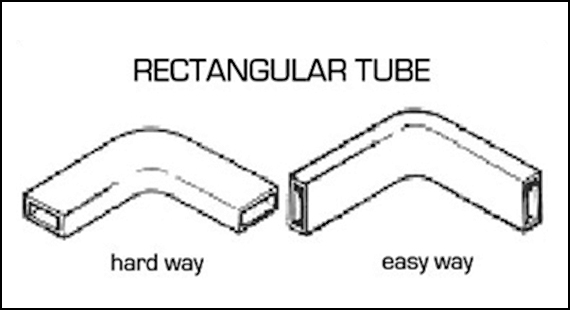

● Manera fácil (EW):Esto está doblando la pieza de trabajo en su lado corto durante el proceso de flexión del mandril; flexión de un tubo o tubería rectangular.
● De manera difícil (HW):Esto está doblando la pieza de trabajo en su lado largo durante el proceso de flexión del mandril; flexión de un tubo o tubería rectangular.
