Introducción
Si tiene un taller de fabricación de metal, una línea de producción de tubos para automóviles o aeroespaciales, definitivamente se ha encontrado con este problema frustrante: programa una curvatura precisa de 90° en su máquina dobladora de tubos CNC , pero una vez que se suelta la herramienta, el tubo rebota y termina en 87° u 88°. Este error común pero costoso se conoce como recuperación elástica del doblado de tubos , el mayor enemigo del conformado de tubos de precisión.
Muchos propietarios de fábricas y operadores de máquinas preguntan: ¿Por qué siempre ocurre el springback? ¿Podemos eliminarlo por completo? ¿Cómo controlan las fábricas profesionales la recuperación elástica para la producción en masa?
En SLS Machinery , nos hemos especializado en equipos de doblado de tubos de alta precisión durante años. Sabemos que la recuperación elástica no es un defecto menor sino un problema sistemático que afecta el rendimiento, la precisión de la tolerancia y el beneficio general de la producción. En esta guía práctica, desglosamos todo lo que los verdaderos fabricantes necesitan saber: qué causa la recuperación elástica, cómo arruina sus piezas y los métodos comprobados de compensación de la recuperación elástica que realmente funcionan en el taller.

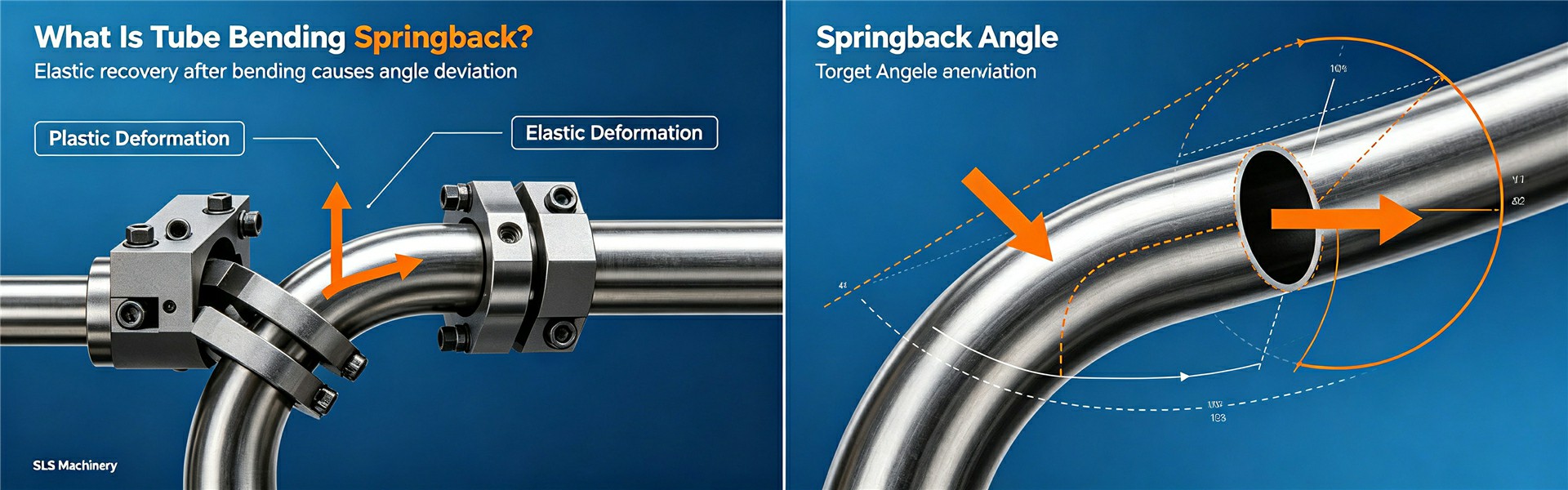

¿Qué es exactamente el retorno elástico de flexión de tubos? (Explicación real del taller)
Expliquemos esto en términos simples de fabricación, no en la teoría de los libros de texto.
Cuando dobla un tubo de metal con una máquina dobladora de tubos CNC , el metal sufre dos tipos de deformación al mismo tiempo: deformación plástica permanente que crea la forma de curvatura objetivo y deformación elástica temporal que almacena energía dentro del tubo.
P: ¿Por qué el tubo retrocede después de doblarse?
R: La energía elástica atrapada en el metal no desaparece después de doblarse. Una vez que la presión muere y la fuerza de liberación de la abrazadera, el metal naturalmente intenta volver a su forma recta original. Este comportamiento de recuperación elástica es exactamente el springback de flexión del tubo..
P: ¿Se puede evitar la recuperación elástica?
R: No. La recuperación elástica es una propiedad física inherente a todos los materiales metálicos. No se puede eliminar por completo, pero se puede predecir con precisión y compensar por completo con herramientas profesionales, programación CNC correcta y sistemas inteligentes.

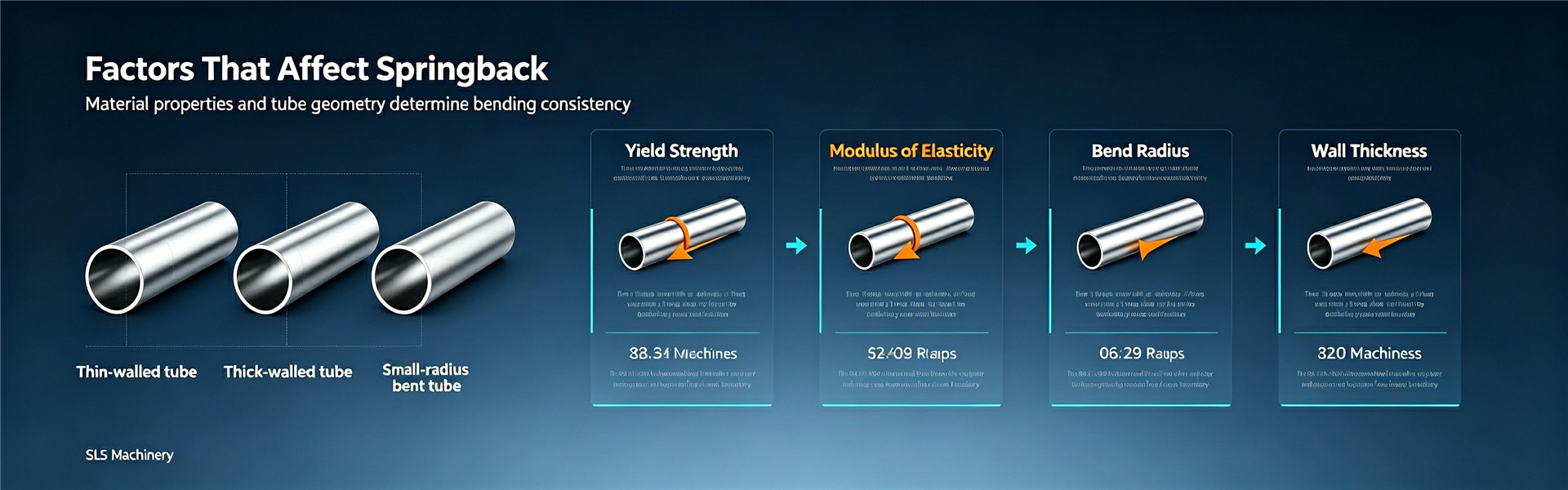

¿Qué factores causan un retroceso severo en la flexión del tubo?
La mayoría de los clientes nos preguntan: ¿Por qué los tubos de acero inoxidable y de Inconel se recuperan tanto, mientras que el aluminio es fácil de doblar?
La respuesta se reduce a dos propiedades mecánicas del material del núcleo y parámetros geométricos comunes del tubo que controlan directamente la precisión del doblado del tubo..
1. Límite elástico del material y módulo elástico
El límite elástico determina qué tan resistente es el metal a la conformación permanente. Un mayor límite elástico significa que el metal se niega a permanecer doblado, creando un rebote más fuerte.
El módulo de elasticidad (módulo de Young) define la rigidez del material. Las aleaciones más rígidas almacenan mucha más energía elástica durante la flexión, lo que da como resultado mayores ángulos de recuperación elástica.
Esto explica perfectamente la diferencia en materiales comunes:
Inconel : límite elástico muy alto + módulo de 210 GPa = recuperación elástica extrema , el más difícil de controlar
Acero inoxidable : alta resistencia + módulo de 200 GPa = recuperación elástica evidente, requiere una compensación precisa de la recuperación elástica
Aleación de aluminio : resistencia moderada + módulo de 70 GPa = recuperación elástica suave, fácil de calibrar
Cobre : Baja resistencia y excelente ductilidad = recuperación elástica mínima
2. Geometría del tubo: radio, diámetro y espesor de pared
P: ¿Por qué las curvas cerradas siempre tienen una mayor recuperación elástica?
R: El radio de curvatura estrecho crea una concentración extrema de tensión en la pared del tubo. Cuanto mayor sea la tensión interna, más fuerte será la recuperación elástica después de la liberación.
P: ¿Los tubos de paredes delgadas se recuperan más que los tubos gruesos?
R: Absolutamente. Los tubos de pared delgada tienen poca rigidez y se flexionan más al doblarse. Produce un retorno elástico inestable y mayor en comparación con los tubos gruesos y rígidos.
Los diámetros de tubo más grandes y los ángulos de curvatura más grandes también expanden la zona de deformación, aumentando aún más la desviación del retorno elástico.
Cómo el Springback incontrolado destruye sus ganancias de producción
Muchos fabricantes subestiman cuánto afecta la recuperación elástica a sus resultados. No es sólo un error de ángulo menor: crea una cadena de problemas de producción.
P: ¿Qué sucede si ignoro la compensación de recuperación elástica?
R: Te enfrentarás a cuatro pérdidas importantes:
Mala precisión del ensamblaje : los ángulos de rebote hacen que las dimensiones del tubo estén fuera de tolerancia, lo que provoca desalineación del ensamblaje, fugas de fluido y problemas de tensión estructural.
Alta tasa de desperdicio y reelaboración : las piezas no calificadas requieren volver a doblarse o desecharse directamente, desperdiciando materia prima y horas de mano de obra.
Baja eficiencia de la máquina : Las frecuentes pruebas de doblado y ajuste de parámetros detienen la producción, lo que reduce la efectividad general del equipo..
Calidad de lote inestable : las variaciones en los lotes de materiales provocan una recuperación elástica inconsistente, lo que hace imposible la estandarización de la producción en masa.
Para industrias de alta precisión como el doblado de tubos aeroespaciales y el procesamiento de tubos para automóviles , la recuperación elástica incontrolada incluso genera riesgos de seguridad y reclamos de garantía por parte del cliente.

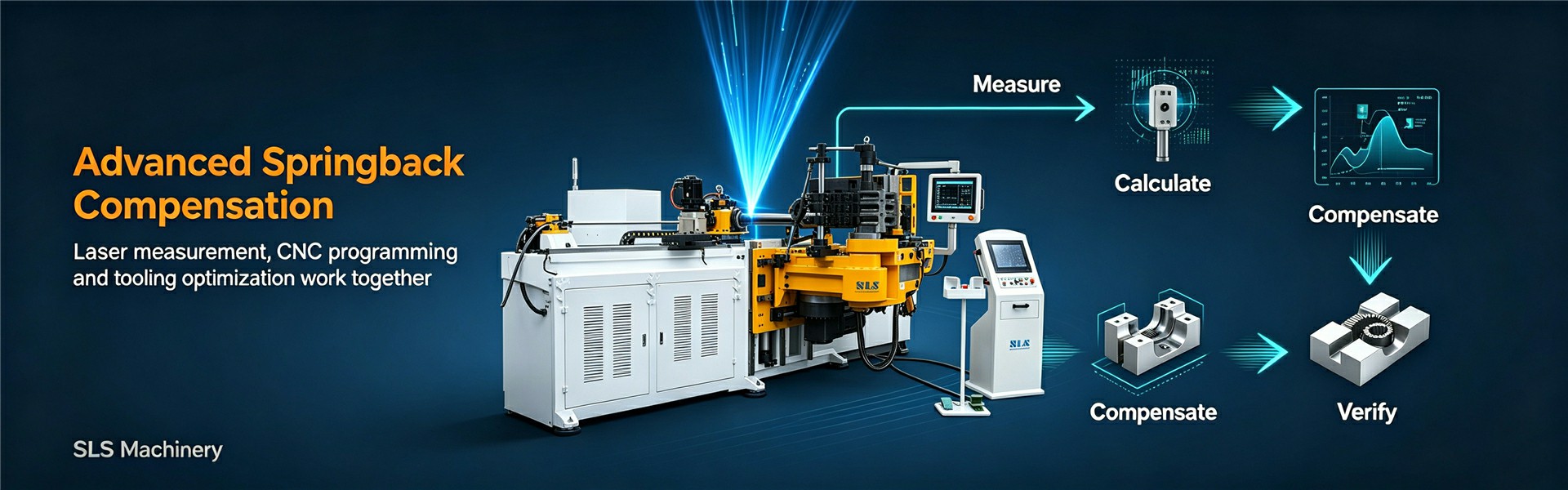

Soluciones prácticas y avanzadas de compensación de recuperación elástica (probadas en taller)
El doblado de prueba y error de la vieja escuela es lento, derrochador e inconsistente para la producción moderna. Como fabricante profesional de dobladoras de tubos inteligentes , SLS Machinery resume los métodos de compensación más efectivos para las diferentes necesidades de producción.
1. Base de datos CNC y compensación inteligente del programa macro
P: ¿Cómo logran las fábricas profesionales un doblado rápido de lotes sin pruebas repetidas?
R: moderna La programación de plegado CNC se basa en bases de datos de recuperación elástica de materiales incorporadas. El sistema almacena datos de compensación estándar para acero inoxidable, aluminio, cobre y superaleaciones, haciendo coincidir automáticamente diferentes diámetros, espesores de pared y radios de curvatura.
Las macros personalizadas y la lógica condicional permiten que la máquina se doble con precisión según las propiedades del material, compensando la recuperación elástica por adelantado.
2. Medición láser en tiempo real y control de circuito cerrado
Para piezas con tolerancia estricta, la compensación pasiva no es suficiente. Nuestras máquinas premium adoptan un control de recuperación elástica de circuito cerrado con sensores láser de alta precisión.
Después de cada curva, el sistema láser detecta instantáneamente la desviación del ángulo real. El sistema CNC corrige automáticamente el siguiente parámetro de plegado en tiempo real, resolviendo perfectamente la diferencia de material del lote y los problemas de desgaste de las herramientas.
3. Evaluación previa de simulación 3D y optimización de archivos
Las piezas complejas de tubos con múltiples curvaturas solían tener tasas de fallo extremadamente altas. Ahora los fabricantes utilizan la simulación 3D para predecir la recuperación elástica antes de la producción, optimizando los archivos de plegado CAD de antemano para mejorar el rendimiento en la primera pasada.
4. Optimización de herramientas: ajuste de mandril, matriz limpiadora y matriz de presión
P: ¿Puede la configuración de las herramientas reducir la recuperación elástica?
R: ¡Sí! La configuración de las herramientas para doblar tubos afecta directamente la estabilidad del conformado.
Los mandriles multibolas insertados profundamente sostienen la pared interior del tubo para evitar la deformación de la sección. Los ángulos correctos del troquel limpiador eliminan las arrugas y la tensión desigual. La fuerza de presión y el tiempo de permanencia optimizados permiten la relajación de la tensión del material, lo que reduce en gran medida el rebote elástico.
5. Proceso de calentamiento local para aleaciones de alta resistencia
Para materiales difíciles de doblar, como el doblado de tubos de Inconel y el acero inoxidable grueso, el calentamiento por inducción localizado reduce la rigidez del material, debilitando efectivamente la intensidad de la recuperación elástica.
Estándares de calibración de lotes y verificación en planta
Incluso con una programación y herramientas perfectas, la recuperación elástica aún varía entre lotes de materiales. Es por eso que los fabricantes profesionales siempre realizan pruebas de muestras previas a la producción.
P: ¿Cómo mantener una precisión de flexión estable a largo plazo?
R: Establezca un proceso de verificación completo: pruebe doblar nuevos lotes de materiales, mida datos con medidores láser y transportadores digitales, actualice los parámetros de compensación CNC y forme iteraciones de datos de circuito cerrado.
Tendencia futura: control de resorte inteligente AI e IoT
La próxima generación de equipos de doblado CNC inteligentes ya no depende de la experiencia manual. Los algoritmos predictivos de IA aprenden de miles de registros de plegado e identifican automáticamente los cambios de material y el desgaste de las herramientas.
La interconexión de IoT permite el monitoreo de datos entre líneas, lo que hace que la formación de tubos metálicos sea más inteligente, estable y de bajo costo que nunca.
Conclusión
La recuperación elástica de la flexión del tubo es inevitable, pero totalmente controlable. La clave para el conformado de tubos de alta precisión radica en un análisis preciso de los materiales, estrategias científicas de compensación de la recuperación elástica , combinación de herramientas profesional y soporte inteligente del sistema CNC.
Como fabricante confiable de máquinas dobladoras de tubos CNC, , SLS Machinery se enfoca en resolver los problemas reales de producción para los clientes globales. Nuestro equipo de doblado inteligente integra detección láser de circuito cerrado, compensación adaptativa de IA y sistemas de herramientas de precisión, lo que ayuda a las fábricas a reducir drásticamente la tasa de desechos, mejorar la consistencia del doblado y maximizar los beneficios de producción en las industrias de procesamiento de tubos hidráulicos, automotrices, aeroespaciales y de HVAC.
