En la industria de fabricación de metales, existe una costosa idea errónea que muchos propietarios de talleres descubren sólo después de invertir en equipos costosos: una costosa máquina dobladora CNC no garantiza curvaturas perfectas. El verdadero secreto de la precisión reside en algo mucho más pequeño pero mucho más crítico: las herramientas para doblar tubos que realmente tocan el material.
En SLS Machinery , hemos visto a muchos fabricantes luchar con problemas de calidad a pesar de tener máquinas de primer nivel. La verdad es simple: su máquina proporciona la potencia, pero sus troqueles de plegado personalizados proporcionan la precisión. Exploremos por qué las herramientas para doblar tubos merecen mucha más atención de la que normalmente reciben.
Por qué las herramientas son la verdadera 'alma' de la curvatura
El doblado rotatorio es un proceso físico complejo. Cuando se dobla un tubo, múltiples fuerzas actúan sobre él simultáneamente: tensión en el exterior, compresión en el interior y fricción en todas partes. Si los troqueles de su dobladora de tubos no están diseñados correctamente, enfrentará problemas como:
Arrugas en el radio interior.
Adelgazamiento excesivo de la pared
Rayado y marcado de superficies
Inconsistencia dimensional entre piezas.

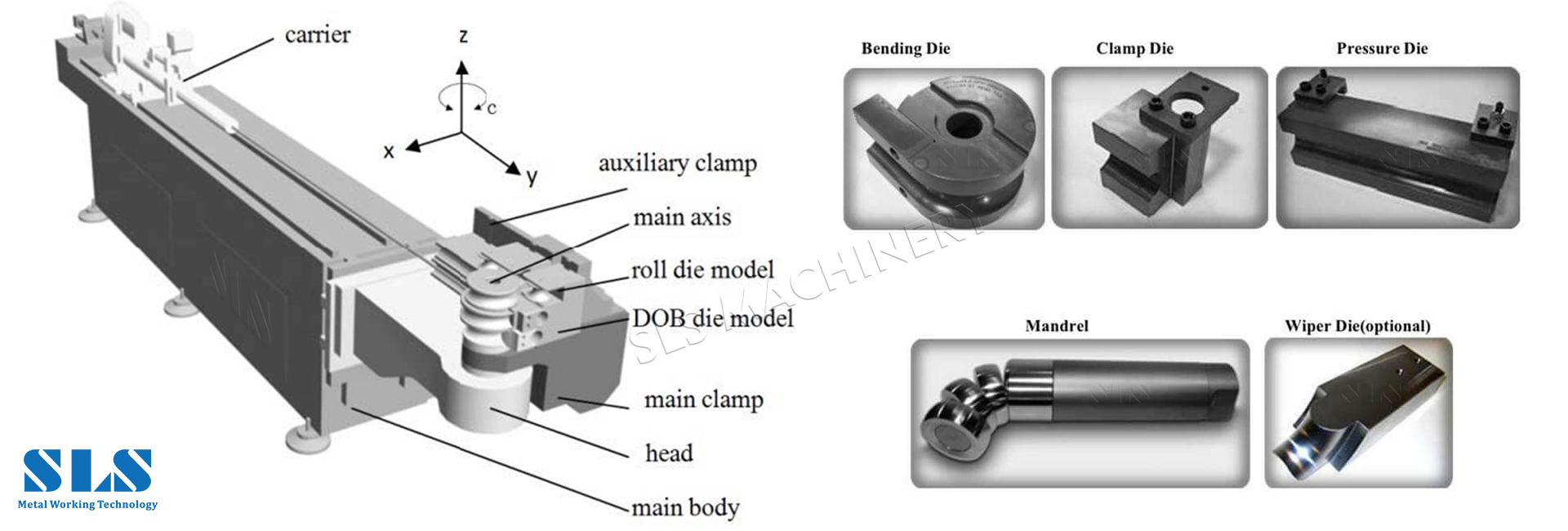

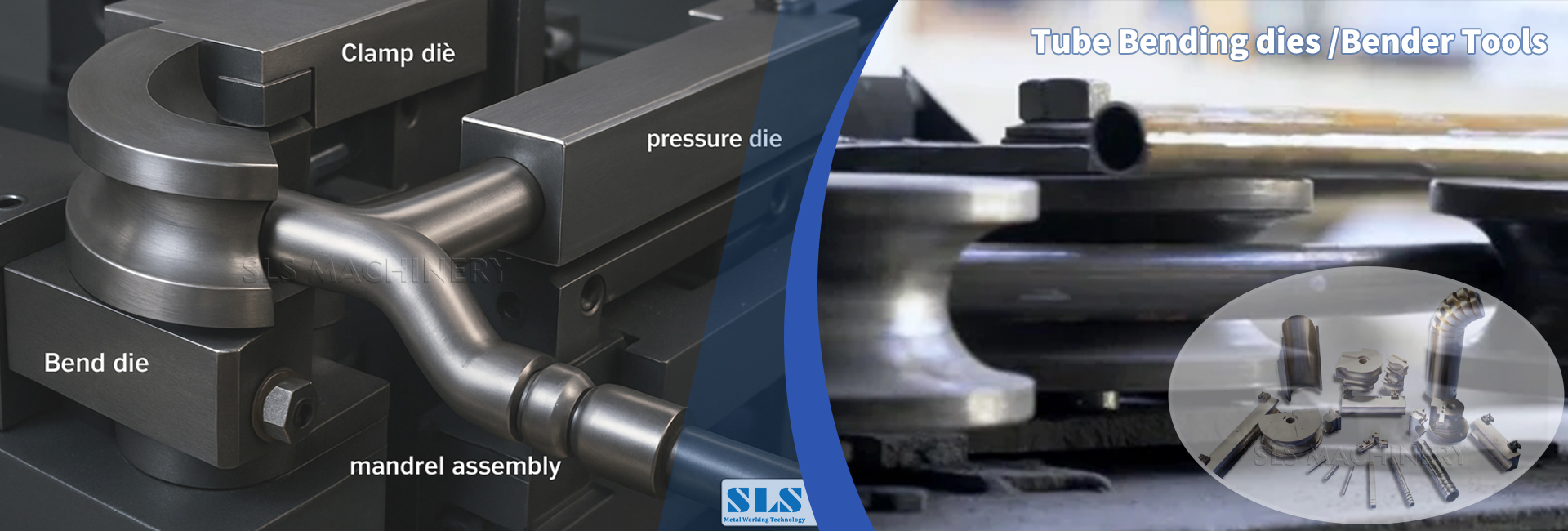

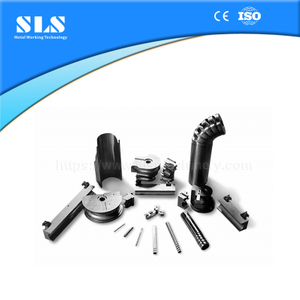

Un sistema de alto rendimiento de herramientas de doblado rotativo consta de cinco componentes críticos que deben funcionar juntos como un sistema unificado:
Bend Die : Esta es la herramienta de conformado principal que determina el radio de su línea central. Es la columna vertebral de toda su operación.
Troquel de sujeción : este componente asegura el tubo al troquel de curvatura e inicia el movimiento controlado del material. Si su troquel de sujeción no agarra correctamente, nada más importa.
Troquel de presión : también llamado troquel seguidor, aplica una fuerza constante y sigue el tubo a través de la curvatura, evitando la deformación en el radio exterior.
Wiper Die : Esto evita las arrugas en el punto tangente controlando la compresión en el radio interior. Para curvaturas con radios reducidos, un troquel limpiador de calidad no es negociable.
Mandril : proporciona soporte interno para mantener el espesor de la pared y evitar el colapso. El mandril para doblar tubos es quizás el componente menos comprendido, pero esencial para aplicaciones exigentes.
Cuando fallan las herramientas estándar: el caso de las soluciones personalizadas
Los disponibles en el mercado troqueles de doblado personalizados a menudo se quedan cortos cuando se enfrentan desafíos de ingeniería específicos. Aquí es cuando debe considerar el diseño de herramientas personalizadas para doblar tubos :
Doblado de tubos de pared delgada
A medida que las paredes se vuelven más delgadas, el margen de error desaparece. Las herramientas estándar luchan por controlar el flujo de materiales. Esto requiere mandriles especializados , como diseños de bolas múltiples y sistemas avanzados de herramientas de bloqueo que contengan el material y eviten la extrusión en la línea de separación.
En SLS Machinery , recomendamos herramientas con enclavamiento inverso y con reborde para aplicaciones de acero inoxidable de paredes delgadas. Este refinamiento del diseño estabiliza mecánicamente la relación de la herramienta durante todo el ciclo de plegado, mejorando la repetibilidad incluso con un desgaste menor de la máquina.
Curvatura de radio estrecho
Cuando el radio de su línea central es menor que una vez y media el diámetro del tubo, está entrando en territorio peligroso. El riesgo de pandeo de la pared interior y adelgazamiento de la pared exterior aumenta exponencialmente. Un mecanizado con precisión troquel limpiador se vuelve esencial y la selección del mandril se vuelve crítica.
El factor de la pared (diámetro exterior dividido por el espesor de la pared) determina cuánto soporte necesita. Para factores de pared superiores a setenta, se encuentra en territorio de paredes delgadas que exige tipos de mandriles especializados para doblar tubos..
Materiales de alto valor
Cuando se trabaja con acero inoxidable, Inconel u otras aleaciones exóticas, el acabado de la superficie es fundamental. Las herramientas estándar a menudo dejan marcas inaceptables. Los sistemas de herramientas Interlock eliminan los problemas de alineación entre la abrazadera y las matrices de presión, eliminando virtualmente las marcas de herramientas y protegiendo materiales costosos.
Comprender la tecnología de mandril

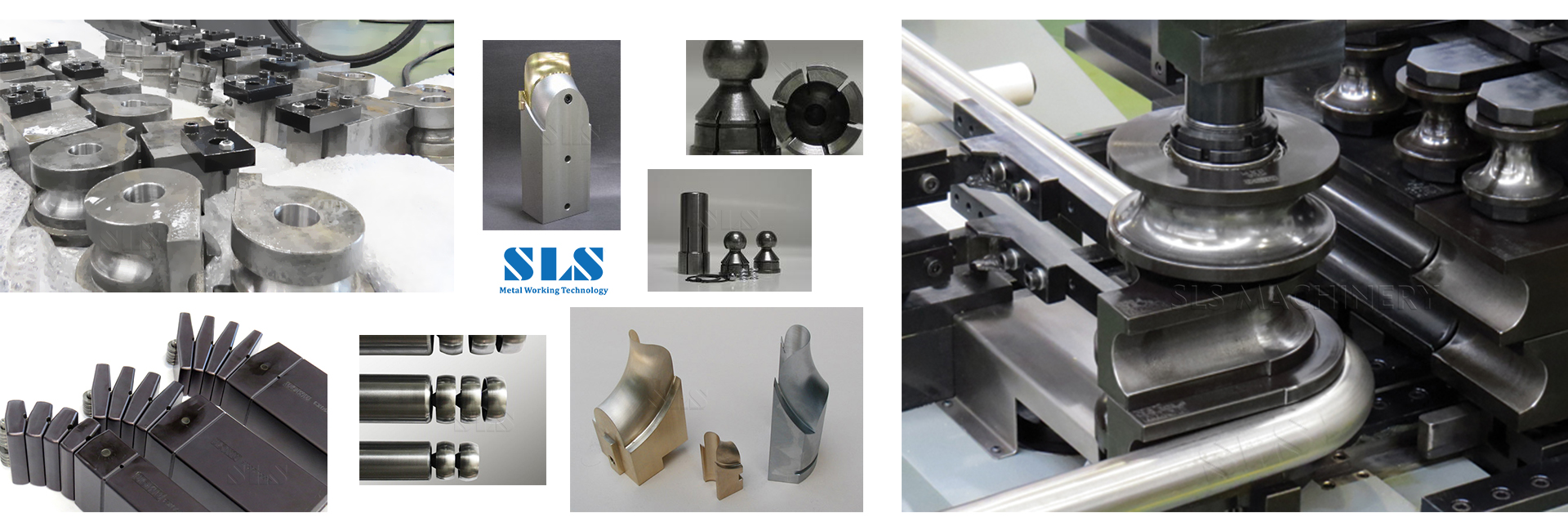

El mandril para doblar tubos merece una atención especial, ya que a menudo es la clave para realizar curvaturas desafiantes con éxito. Los diferentes tipos de mandriles para doblar tubos sirven para diferentes propósitos:
Mandriles de tapón : simples y confiables para curvaturas de mayor radio con tubos de paredes más pesadas. A menudo se utilizan sin matriz limpiadora.
Mandriles de bolas : el tipo más común para diversos trabajos de doblado. La cantidad de bolas (generalmente de una a seis, pero a veces hasta diez para proyectos complejos) está determinada por el factor de pared y el factor D, que es el diámetro exterior dividido por el radio de la línea central.
Mandriles de punta formada : una variación de los mandriles de tapón con un radio cortado en la punta para que coincida con la curvatura, lo que proporciona más soporte interno. Son eficaces para tuberías de intercambiadores de calor.
Mandriles de pared delgada : Diseñados para factores de pared de setenta o más y radios estrechos. Las versiones de paredes ultradelgadas manejan factores de pared superiores a doscientos, lo que se encuentra comúnmente en aplicaciones aeroespaciales.
Los materiales del mandril también son muy importantes. Se prefieren las aleaciones de aluminio y bronce para el acero inoxidable y el Inconel para reducir la fricción y evitar la irritación. El acero endurecido con cromado funciona mejor con aluminio, cobre y acero dulce.
El enfoque sistémico: más allá de los componentes individuales
El diseño de herramientas para doblar tubos líder en la industria ha ido más allá de los componentes individuales. El concepto patentado del sistema de herramientas de bloqueo bloquea mecánicamente la abrazadera y las matrices de presión en la matriz de curvatura, logrando una autoalineación perfecta. Este:
Reduce drásticamente el tiempo de configuración
Reduce el desperdicio de material
Compensa el desgaste de la máquina
Prácticamente elimina el marcado de herramientas.
Esta es la filosofía que SLS Machinery trae a su taller. No solo vendemos troqueles: diseñamos sistemas completos de herramientas de doblado rotativo . Nuestros expertos analizan las propiedades de sus materiales, el factor de pared, el radio de curvatura y el tipo de maquinaria para diseñar un conjunto combinado que funcione como una sola unidad.
Encontrar matrices de doblado de repuesto
Cuando necesite matrices de doblado de repuesto , tiene opciones. Muchos fabricantes ofrecen herramientas para dobladoras de tubos hidráulicas y herramientas para máquinas dobladoras de tubos CNC en stock. Pero para un rendimiento óptimo, considere estos factores:
Materiales de herramientas : Los troqueles de calidad están hechos de acero de aleación seleccionado con alta dureza, tratado térmicamente para máxima resistencia. El fresado y rectificado de precisión garantizan una guía suave del tubo y una fricción reducida.
Tratamientos superficiales : diferentes recubrimientos pueden prolongar la vida útil de la herramienta y mejorar el rendimiento con materiales específicos.
Compatibilidad : Asegúrese de que sus herramientas para doblar tubos sean compatibles con su máquina específica. Algunos fabricantes ofrecen herramientas para dobladoras de Pines y otros equipos heredados.
Consejos prácticos para la resolución de problemas
Si tiene problemas al doblar, aquí hay comprobaciones rápidas para las matrices de su dobladora de tubos :
Para problemas con el troquel de la abrazadera : si el tubo se desliza en la abrazadera, verifique si el troquel de la abrazadera está tocando fondo en el troquel doblado. Si entran en contacto entre sí, ninguna presión creará un agarre firme. Intente pulir una pequeña cantidad de la cara del troquel de la abrazadera.
Para problemas de troqueles de presión : Las arrugas a menudo se pueden eliminar aumentando la fuerza del troquel de presión. Pero primero, asegúrese de que el troquel de presión no esté en contacto con el troquel de curvatura; se aplica la misma solución, eliminando el material en pequeños incrementos.
Para problemas con el mandril : la mayoría de los problemas con el mandril se relacionan con el tamaño o la ubicación. El extremo frontal del vástago del mandril debe colocarse justo después del punto de tangencia. Doblar las bolas del mandril en lugar del vástago compromete la calidad.
Conclusión: la precisión está integrada en cada herramienta
En el competitivo mercado actual, la reducción del desperdicio y el tiempo de preparación impacta directamente en sus resultados. Invertir en de alta calidad y diseñadas a medida herramientas para doblar tubos es una de las decisiones de mayor rentabilidad que puede tomar.
Ya sea que esté doblando sistemas de escape de automóviles complejos, componentes aeroespaciales o pasamanos simples, recuerde: la máquina proporciona la potencia, pero las matrices de doblado personalizadas brindan la precisión. Cuando las herramientas para doblar tubos se diseñan correctamente, el tiempo de preparación disminuye, se reduce el desperdicio y el rendimiento se vuelve predecible.
En SLS Machinery , entendemos que cada curvatura presenta desafíos únicos: el comportamiento del material, el espesor de la pared, el radio de la línea central y el volumen de producción influyen en los requisitos de las herramientas. Es por eso que diseñamos y fabricamos herramientas adaptadas a sus especificaciones exactas.
Si tiene problemas de calidad, está iniciando un nuevo proyecto o simplemente desea optimizar sus operaciones actuales, comuníquese con SLS Machinery hoy. Permítanos diseñar las herramientas que liberen todo el potencial de sus operaciones de plegado.
