En la era de la informática impulsada por la IA, los centros de datos de alta densidad están recurriendo a la refrigeración líquida como única forma práctica de manejar el calor. En el corazón de cada sistema de refrigeración líquida CDU (Unidad de distribución de refrigerante) se encuentra el colector, un componente fundamental que divide y distribuye el refrigerante de manera uniforme a cada servidor. La calidad de su fabricación determina directamente la fiabilidad de todo el sistema de refrigeración. Los métodos de fabricación tradicionales a menudo adolecen de baja eficiencia, calidad inconsistente y acabados secundarios que consumen mucho tiempo. Este artículo se centra en la máquina cerradora de tubos , también conocida como máquina perforadora y rebordeadora de tubos , construida por SLS Machinery . Analizaremos cómo funciona, por qué cambia las reglas del juego y cómo ofrece a los fabricantes de colectores de refrigeración líquida un camino práctico hacia una producción escalable y de alta precisión.
1. El colector: el 'centro de agua' indispensable en un sistema de refrigeración líquida CDU
Introducción: Por qué el doblado de aluminio exige algo más que una máquina

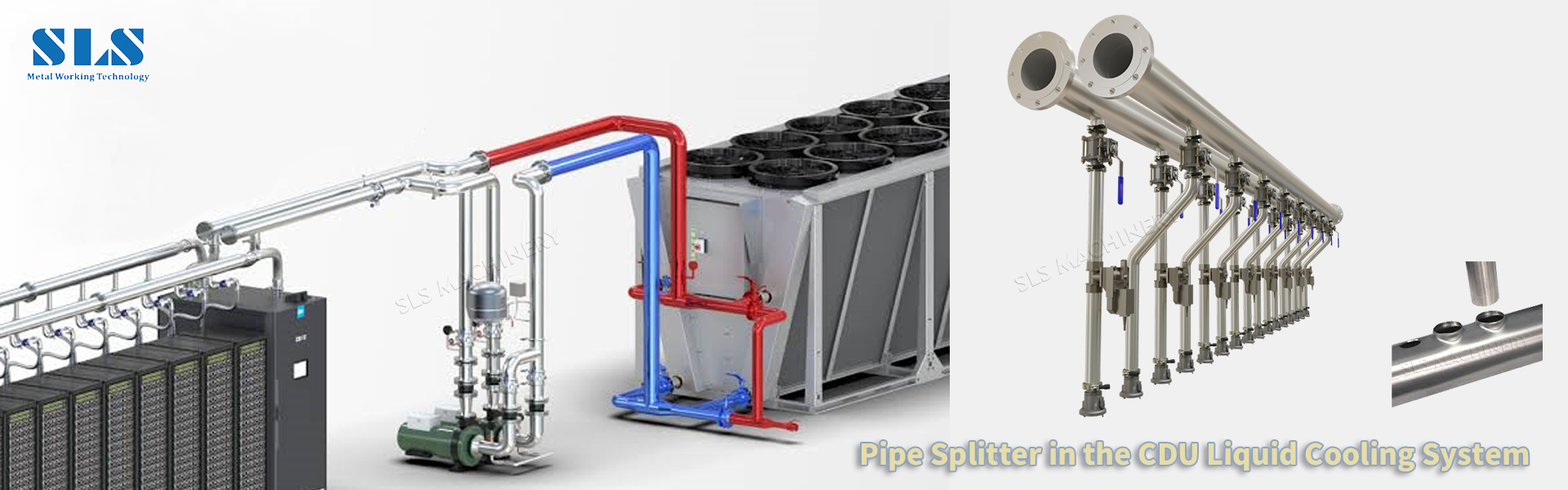

En un sistema de refrigeración líquida de CDU, el colector, también llamado cabezal o distribuidor, es responsable de tomar el refrigerante de la CDU y distribuirlo uniformemente a las placas frías de cada servidor. Por lo general, se compone de dos tubos principales paralelos: uno para distribuir el refrigerante y otro para recoger el flujo de retorno caliente. Al crear múltiples salidas de derivación a lo largo de estas tuberías principales, el colector logra una distribución de flujo de 'una entrada y múltiples salidas'.
La calidad de un Manifold impacta directamente dos métricas de rendimiento críticas:
Integridad del sello y resistencia a la presión , que dependen de la calidad de la junta de derivación: si el orificio es liso, no tiene grietas y tiene un labio bridado uniforme.
Uniformidad del flujo entre ramas , que depende de la precisión del posicionamiento y espaciado de los orificios.
Estos dos factores son exactamente donde sobresale la máquina cerradora de tuberías. Para los fabricantes centrados en la fabricación de colectores CDU o en la fabricación de colectores en general , este equipo se está volviendo rápidamente indispensable.
2. Máquina formadora de collarines para tuberías: una herramienta diseñada específicamente para la ramificación de colectores
2.1 ¿Qué es una máquina formadora de collarines para tuberías?
Una máquina cerradora de tubos (a veces llamada máquina cerradora de tubos o máquina perforadora de orificios para tubos ) es una pieza automatizada de equipo de fabricación de tuberías diseñada específicamente para crear conexiones derivadas en tuberías metálicas. En una secuencia continua, realiza tres operaciones sobre el tubo base (comúnmente cobre, acero inoxidable o aluminio):
Perforando el agujero
Brindar (formar un labio elevado alrededor del agujero)
Recortar la brida para obtener un acabado liso
El resultado es un 'agujero de collar' terminado, listo para conectar ramales. Es por eso que a la máquina también se la conoce como punzonadora de tubos, , máquina formadora de ramas de tubos o máquina formadora de juntas de tubos , todas describiendo la misma capacidad central.
2.2 Cómo funciona: extrusión versus perforación
La máquina para colocar collarines de tubos de SLS Machinery utiliza un sistema basado en extrusión : una herramienta empuja el metal desde el interior del tubo hacia afuera para formar el collar. Esto es fundamentalmente diferente de la alternativa tradicional: perforación hidráulica de tuberías o perforación en T estándar.
Extrusión: El metal fluye plásticamente manteniendo una estructura de grano continuo. La brida formada es lisa, libre de rebabas y no tiene microfisuras. Esta es una verdadera tecnología Está listo para soldar o conectar sin ningún acabado adicional. de punzonado de tuberías sin virutas y conformado en frío en su máxima expresión.
Perforación en T: este es un proceso de corte. Elimina material, dejando marcas de corte y tensiones residuales. Es posible que se formen microfisuras, que con el tiempo pueden comprometer el sellado a largo plazo y la resistencia a la presión.
Para los sistemas de refrigeración líquida, donde incluso las fugas más pequeñas pueden causar daños catastróficos, el proceso de ramificación de tuberías de extrusión es claramente superior.
3. Línea de productos principal de SLS Machinery

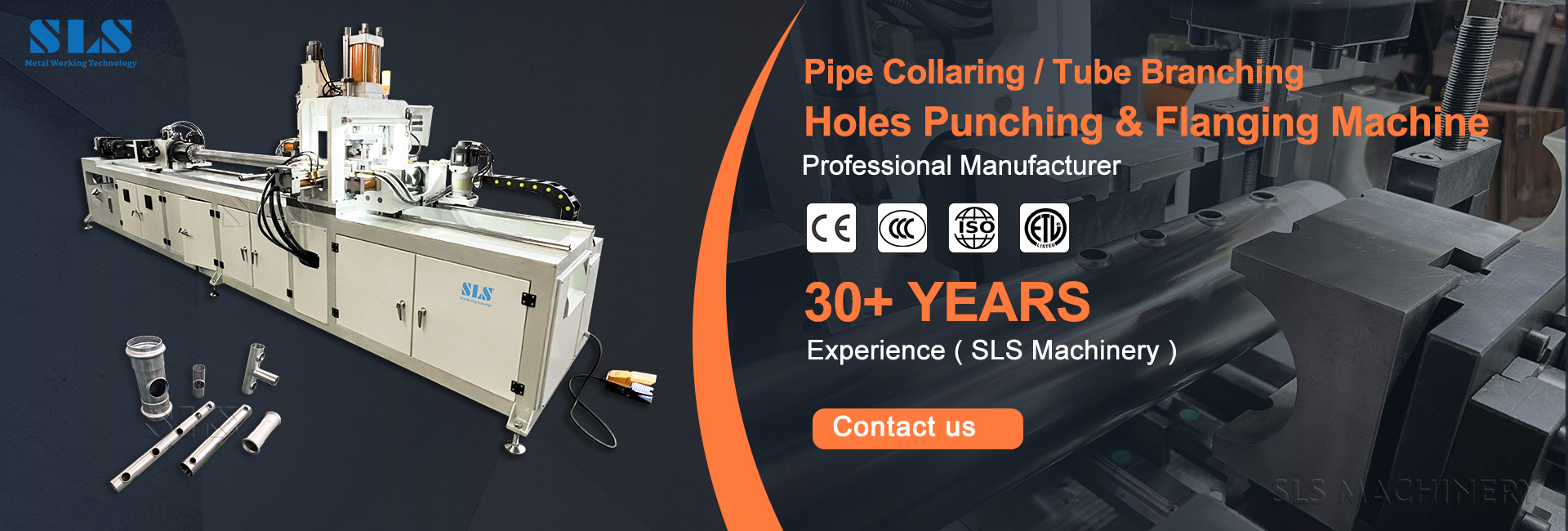

3.1 Máquina automática para cerrar tuberías BP-50
El BP-50 es el modelo clásico de SLS Machinery, diseñado para tuberías de diámetro pequeño a mediano que normalmente se utilizan en sistemas de refrigeración líquida.
Capacidad: Maneja diámetros de tubería de hasta 50 mm, con espesores de pared comunes en aplicaciones de refrigeración líquida.
Sistema de accionamiento: Los servomotores controlan el avance y la rotación, mientras que un sistema hidráulico realiza el punzonado y el bridado. Esto la convierte en una punzonadora de tubos CNC con alta repetibilidad.
Control: Control PLC completamente automático con una pantalla táctil HMI: una verdadera máquina punzonadora de tubos automática . El operador sólo necesita cargar y descargar la tubería.
Ventaja clave: Puede perforar y bridar orificios en prácticamente cualquier posición a lo largo de la tubería (generalmente admite diseños de orificios de doble fila). El punzón tiene una vida útil superior a 100.000 ciclos, lo que lo hace ideal para producción continua de gran volumen. Funciona eficazmente como máquina cerradora de tubos de acero inoxidable y como máquina bridadora de tubos de cobre..
3.2 Serie BP-60 y soluciones de gran diámetro
Para colectores más grandes, SLS ofrece la serie BP-60 y otros modelos ampliados, que pueden manejar diámetros de tubería de hasta 89 mm, 114 mm e incluso 140 mm o más, con espesores de pared de hasta 3 mm. Estas máquinas bridadoras de tuberías de servicio pesado también pueden organizar orificios de derivación a lo largo de líneas rectas o trayectorias no lineales, lo que ofrece flexibilidad para diseños de trayectorias de flujo complejos. A menudo se utilizan como punzonadoras de tubos colectores o punzonadoras de tubos de aluminio en líneas de producción a gran escala. La serie también incluye una función de máquina cortadora de collares de tubos , que garantiza un acabado limpio en cada rama.
4. ¿Por qué elegir la máquina cerradora de tuberías de SLS para la fabricación de colectores CDU?
4.1 Precisión: la base de la uniformidad del flujo
La precisión del posicionamiento del orificio de derivación y el diámetro interior de la brida afecta directamente la precisión de la distribución del flujo. La máquina de SLS utiliza ejes de rotación y alimentación servoaccionados para lograr un posicionamiento preciso, combinados con herramientas de alta precisión. Esto garantiza que cada toma de derivación se fabrique con tolerancias estrictas. Para las mejores máquinas de su clase, la precisión del espaciado de los agujeros puede estar dentro de ±0,15 mm y la perpendicularidad de la brida dentro de 0,1 mm. Esto es más que suficiente para cumplir con los exigentes requisitos de uniformidad de flujo de los sistemas modernos de refrigeración líquida. Este nivel de precisión lo hace ideal para aplicaciones de perforadoras con colectores hidráulicos donde la precisión no es negociable.
4.2 Eficiencia: de 'paso a paso' a la 'producción por lotes'
La fabricación tradicional de Manifold a menudo implica una serie de operaciones separadas (perforación, avellanado, bridado, recorte) repartidas en varias máquinas. de SLS La máquina cerradora de tubos integra punzonado, bridado y recorte en una sola máquina y una sola sujeción. El tiempo de ciclo por hoyo puede ser tan rápido como 16 segundos. La máquina puede almacenar más de 200 parámetros preestablecidos de productos, lo que hace que los cambios sean rápidos y sencillos, perfecto para fabricantes de refrigeración líquida que trabajan con múltiples especificaciones y lotes más pequeños. Esto es lo que distingue a una punzonadora de tubos moderna de equipos más antiguos y menos flexibles.
4.3 Calidad: procesamiento sin virutas y sin acabado secundario
El proceso de extrusión utilizado por la máquina perforadora de tubos de SLS no produce virutas ni virutas de metal. La brida terminada es lisa y limpia y no requiere desbarbado, lijado ni ningún otro acabado secundario antes de pasar a la etapa de soldadura o ensamblaje. Este proceso de extrusión de orificios para tuberías no solo ahorra costos de mano de obra sino que también elimina el riesgo de introducir errores dimensionales o daños en la superficie durante el posprocesamiento.
4.4 Versatilidad: una máquina para acero inoxidable, cobre y aluminio
Los colectores de refrigeración líquida CDU suelen estar fabricados de acero inoxidable 304 (para resistencia a la corrosión) o aleaciones de cobre (para una excelente conductividad térmica). de SLS La máquina cerradora de tuberías puede manejar acero inoxidable, cobre, aluminio y otros metales con un ajuste mínimo. Esto significa que una sola máquina puede cubrir la gran mayoría de las necesidades de materiales de un fabricante de refrigeración líquida, ya sea que esté produciendo un colector hidráulico o un simple tubo colector.
5. Reflexiones finales: Devolver la fabricación de colectores a la perfección 'one-shot'
A medida que la refrigeración líquida pasa de ser una opción de nicho a una necesidad absoluta, el colector (la arteria clave que conecta la CDU a cada servidor) debe fabricarse para cumplir con los estándares de confiabilidad casi obsesivos de la industria de los centros de datos. La máquina cerradora de tuberías de SLS Machinery ofrece un convincente camino a seguir con sus tres puntos fuertes principales:
Conformación basada en extrusión para una integridad superior del material
Servocontrol de alta precisión para una precisión constante
Perforación, bridado y recorte integrados para una eficiencia optimizada
Elegir una máquina de SLS no se trata sólo de comprar un equipo; se trata de adoptar un sistema de fabricación especializado y probado, diseñado específicamente para accesorios de tuberías derivadas. En el cambiante mundo de la refrigeración líquida, los fabricantes que adopten herramientas más precisas para construir colectores más confiables serán quienes definan los estándares para la próxima generación de refrigeración de centros de datos.
Este artículo se basa en información de producto de SLS Machinery y los requisitos prácticos de fabricación de colectores de refrigeración líquida. Está pensado como referencia para los profesionales involucrados en la fabricación de tuberías de refrigeración líquida. Para obtener especificaciones detalladas y opciones de personalización, incluidos modelos específicos como BP-50 o BP-60 para sus múltiples necesidades de equipos de producción, comuníquese directamente con SLS Machinery .
