¿Alguna vez ha sacado un tubo doblado de una máquina y ha encontrado arrugas en el arco interior, una sección transversal aplanada o grietas a lo largo de la pared exterior? Para los fabricantes que utilizan dobladoras de tubos CNC automáticas , estos defectos casi siempre están relacionados con un detalle que falta: el soporte interno adecuado del mandril.
En SLS Machinery, nuestras dobladoras de tubos CNC servoaccionadas están diseñadas para mantener una precisión de curvatura de ±0,1° en tubos de acero al carbono, acero inoxidable, aluminio y cobre, pero ni siquiera la máquina más avanzada puede ofrecer curvaturas perfectas con radios cerrados sin las herramientas de mandril adecuadas. Esta guía desglosa qué es un mandril , qué tipo se adapta a su aplicación y cómo utilizarlo para cortar desechos y mejorar la consistencia de las piezas.

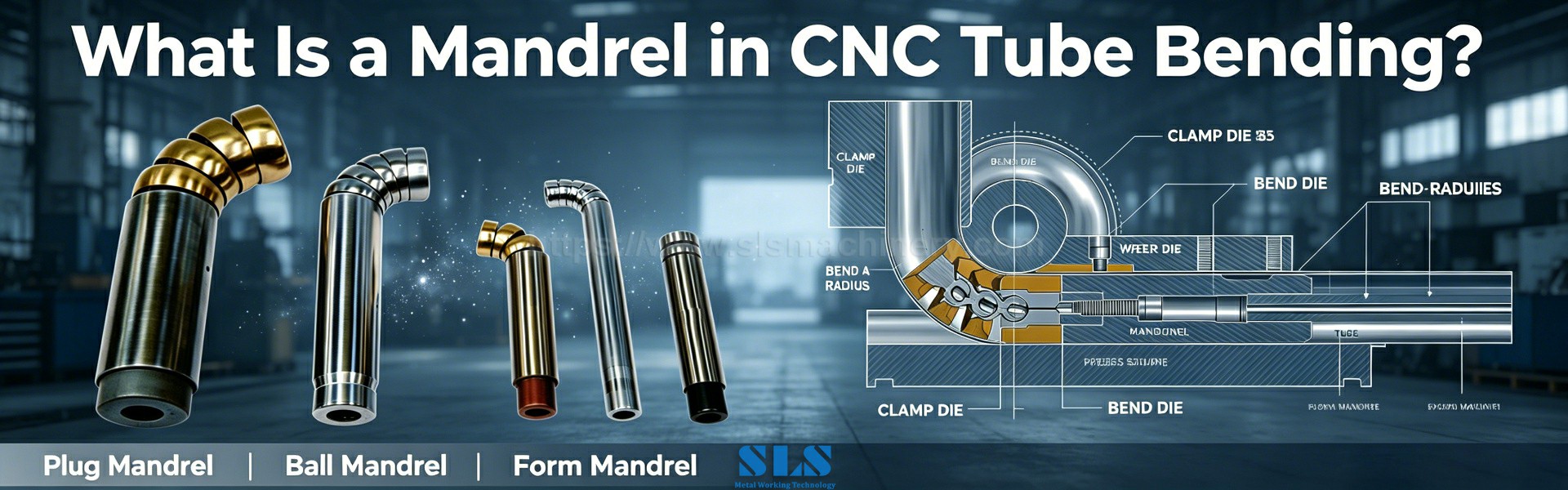

Un mandril es una herramienta de precisión que se inserta en el orificio hueco de un tubo antes de doblarlo. Se asienta dentro de la zona de deformación y sostiene la pared interior mientras el tubo se envuelve alrededor de la matriz curvada, evitando que el material colapse, se ovalice o se arrugue bajo tensión de compresión.
Un conjunto de mandril estándar tiene cuatro partes principales:
· Vástago/cuerpo del mandril: el núcleo sólido que se monta en la varilla del mandril de la máquina y se alinea con la línea central del tubo.
· Uniones articuladas: Enlaces flexibles que permiten que el mandril siga la curva de pliegue sin atascarse.
· Bolas de soporte o secciones formadas: Puntos de contacto redondeados o moldeados que mantienen la pared del tubo alrededor a través del codo.
· Contrapunto/brazo de soporte: Conjunto del lado de la máquina que mantiene la posición del mandril y lo retrae una vez finalizada la curvatura.
Para la mayoría de las aplicaciones de acero al carbono y acero inoxidable, el diámetro del mandril se dimensiona para dejar un espacio libre del 3 al 5 % con respecto al diámetro interno del tubo: lo suficientemente apretado para evitar el colapso, lo suficientemente flojo para evitar rayaduras o atascos de extracción. Los tubos de pared delgada con una relación diámetro-espesor (D/t) superior a 30:1 requieren espacios libres más estrechos del 2 al 3 % para un soporte máximo.
El diseño del mandril se adapta al espesor de la pared del tubo, la dureza del material y la gravedad de la curvatura. Los tres tipos más utilizados en el doblado CNC de producción son:
La opción más simple y de menor costo: una varilla cilíndrica sólida insertada en el tubo para brindar soporte interno básico. Los mandriles de tapón funcionan bien para tubos de pared gruesa (más de 3 mm de pared) y curvas de radio grande donde el riesgo de deformación es bajo. Son rápidos de instalar y requieren poco mantenimiento, pero no pueden evitar que se arruguen en radios estrechos o materiales blandos de paredes delgadas.
El estándar de la industria para el doblado de producción de precisión. Los mandriles de bolas utilizan de 3 a 7 segmentos esféricos articulados unidos a lo largo de un eje flexible, que sostienen la pared interior en múltiples puntos a medida que el tubo se curva. Más bolas ofrecen un mejor soporte para curvas más cerradas: una configuración de 5 bolas es la opción más común para trabajos generales de automoción y HVAC, mientras que los mandriles de 7 bolas se utilizan para radios inferiores a 2D. Los mandriles de bolas equilibran la flexibilidad, el soporte y la durabilidad, lo que los convierte en los predeterminados para la mayoría de las configuraciones de dobladoras de tubos CNC SLS .
Mandriles con formas personalizadas mecanizados para que coincidan con el diámetro interior exacto del tubo y el perfil de curvatura. Proporcionan soporte de contacto total en toda la zona de deformación, lo que los hace ideales para tubos de pared muy delgada (menos de 1,5 mm), cobre blando/aluminio y curvaturas 3D complejas donde el acabado de la superficie es fundamental. Los mandriles de forma cuestan más y requieren una alineación precisa, pero ofrecen la tasa de defectos más baja para aplicaciones de alta dificultad.
También hay disponibles recubrimientos especializados para materiales difíciles: los mandriles recubiertos de nailon evitan rayaduras en el cobre blando, mientras que las versiones recubiertas de carburo manejan aleaciones de titanio con alto contenido de agallas utilizadas en trabajos aeroespaciales.
No todas las curvas requieren un mandril. Puede omitir el soporte interno para tubos de paredes gruesas con radios grandes y suaves. Los mandriles se vuelven imprescindibles en estos escenarios:
La regla general de la industria utiliza la relación D: radio de curvatura de la línea central dividido por el diámetro exterior del tubo.
· R/D > 3.0: La mayoría de los tubos de paredes gruesas se pueden doblar sin mandril
· R/D = 2,0–3,0: se recomiendan mandriles de bolas para una redondez constante
· R/D < 2.0: El soporte del mandril es obligatorio para evitar el colapso y las arrugas.
· R/D < 1,5: El conformado de alta dificultad requiere mandriles de molde + matriz limpiadora
Los tubos con un espesor de pared inferior a 1,5 mm, o relaciones D/t superiores a 30:1, carecen de la rigidez estructural para mantener su forma bajo compresión por flexión. Casi siempre requieren soporte de mandril independientemente del radio.
El aluminio, el cobre y el acero dulce se deforman fácilmente y se arrugan bajo la compresión, mientras que el acero inoxidable y el titanio exhiben una alta recuperación elástica que amplifica la tensión de la pared. Ambos grupos se benefician del soporte del mandril para mantener la precisión dimensional.
Para los gases de escape de automóviles, líneas hidráulicas aeroespaciales, marcos de equipos médicos y tubos de muebles decorativos, incluso las ovalidades o marcas superficiales menores son inaceptables. El doblado con mandril garantiza una redondez repetible y un acabado superficial limpio con un posprocesamiento mínimo.
Combinar un mandril del tamaño adecuado con una dobladora de tubos CNC automática ofrece ganancias de producción mensurables:
1. Elimina las arrugas y el colapso de la pared interior: el soporte interno evita que el material comprimido se doble hacia el doblez, la causa más común de desperdicio en el doblado de paredes delgadas.
2. Controla la ovalidad y la precisión dimensional: los mandriles mantienen la sección transversal del tubo redonda, asegurando que el ángulo de curvatura, el radio y el diámetro interior se mantengan dentro de la tolerancia de diseño para un ajuste uniforme de la pieza.
3. Mejora el acabado de la superficie y reduce el trabajo posterior: al evitar grietas, ondulaciones y aplanamiento, el doblado del mandril reduce el tiempo de esmerilado, pulido y retrabajo.
4. Permite curvaturas más cerradas con menos material: con soporte interno, los diseñadores pueden especificar radios más pequeños y tubos de pared más delgados, lo que reduce el peso de las piezas y el costo del material sin sacrificar la resistencia.
5. Mejora la repetibilidad de la producción: el posicionamiento del mandril controlado por CNC ofrece resultados idénticos en miles de piezas, lo que reduce la variación dependiente del operador.
Utilice este marco de selección rápida para hacer coincidir el tipo de mandril con su aplicación:
Espesor de pared del tubo | Tipo de mandril recomendado | Caso de uso típico |
>3 mm, radio grande | Mandril de enchufe | Tubería estructural, marcos de alta resistencia. |
1,5–3 mm, radio medio | Mandril de 3 a 5 bolas | Automoción en general, muebles, climatización. |
<1,5 mm, radio estrecho | Mandril de 5 a 7 bolas | Sistemas de escape, pasamanos, bastidores de transportadores. |
<1 mm/material blando/ | Mandril de forma/cuchara | Tubería aeroespacial, piezas médicas, cobre decorativo. |
Confirme siempre tres valores antes de pedir herramientas: diámetro exterior del tubo, espesor de pared real (medir en múltiples puntos para tener en cuenta la tolerancia del fresado) y radio de curvatura de la línea central objetivo. SLS Machinery brinda soporte para el tamaño del mandril con cada compra de dobladora de tubos CNC para ayudar a los clientes a evitar herramientas de tamaño incorrecto.
Incluso el mejor mandril tendrá un rendimiento inferior si se configura incorrectamente. Siga estas mejores prácticas:
6. Profundidad de inserción correcta: coloque el borde anterior del mandril entre 1 y 2 mm por delante del punto tangente de curvatura. Demasiado poco profundo deja la pared interior sin soporte; demasiado profundo provoca marcas de arrastre y mandril.
7. Lubrique consistentemente: use lubricante para doblar soluble en agua o específico para mandril para reducir la fricción entre el mandril y la pared interna del tubo. Esto evita rayaduras, reduce el desgaste y hace que la extracción sea más suave.
8. Alinee con el eje de curvatura: el mandril debe asentarse perfectamente en la línea central del tubo. La desalineación provoca un soporte desigual, ovalidad y desgaste prematuro de la rótula.
9. Haga coincidir los parámetros de la máquina: para trabajos de pared delgada o de radio estrecho, reduzca la velocidad de doblado entre un 20 y un 30 % y ajuste la fuerza del troquel de presión para evitar comprimir demasiado el tubo.
10. Mantenimiento de rutina: Limpie los mandriles después de cada ejecución, inspeccione las rótulas en busca de holguras o grietas y almacene las herramientas en estuches protectores. Las bolas gastadas transferirán defectos a cada parte que doblen.
Defecto | Causa probable | Arreglar |
Arrugas en la curva interior. | Mandril demasiado atrás/tipo incorrecto/soporte insuficiente del troquel limpiador | Mueva el mandril hacia adelante, cambie a más bolas, verifique la alineación del troquel limpiador |
Sección transversal aplanada/ovalada | Mandril demasiado pequeño/holgura excesiva | Utilice un mandril más grande con un espacio interior más estrecho |
Puntuación/marcas en la pared interior | Falta de lubricación / mandril demasiado apretado / desalineado | Agregue lubricación, verifique el tamaño del mandril y vuelva a centrar la alineación. |
Grietas en la curva exterior | Velocidad de plegado demasiado rápida/material demasiado estresado | Reducir la velocidad de curvatura, aumentar el radio de curvatura, comprobar la ductilidad del material |
El mandril se atasca en el tubo. | Lubricación insuficiente / varilla del mandril doblada / profundidad excesiva | Limpie y lubrique, inspeccione la varilla del mandril, reduzca la profundidad de inserción |
Los mandriles son el núcleo desconocido del doblado de tubos de precisión : convierten una operación de conformado simple en un proceso de producción repetible y con pocos defectos. Elegir el tipo de mandril correcto, dimensionarlo correctamente según el diámetro interno de su tubo y mantener la configuración adecuada reducirá los desechos, reducirá el retrabajo y permitirá que su dobladora de tubos CNC automática funcione a su máxima capacidad.
SLS Machinery fabrica líneas completas de dobladoras de tubos CNC automáticas con compatibilidad con mandril precalibrado, precisión servoaccionada y recetas de curvatura programables para aplicaciones automotrices, aeroespaciales, HVAC, muebles y construcción naval. Nuestro equipo ofrece selección de herramientas de extremo a extremo, capacitación de operadores y soporte posventa para ayudar a los fabricantes a lograr dobleces consistentes y sin arrugas con un desperdicio mínimo. Contáctenos para encontrar la solución de doblado de mandril adecuada para su línea de producción.
P: ¿Qué es un mandril en una dobladora de tubos CNC?
R: Un mandril es una herramienta de soporte interno de precisión que se inserta en un tubo antes de doblarlo, que mantiene la pared interior redonda para evitar arrugas, colapso y ovalización.
P: ¿Cuándo se necesita un mandril para doblar tubos?
R: Se requieren mandriles para curvas cerradas (R/D < 3,0), tubos de pared delgada (<1,5 mm), materiales blandos como aluminio/cobre y cualquier aplicación que requiera alta precisión dimensional o acabado superficial limpio.
P: ¿Cuáles son los tipos de mandril más comunes?
R: Mandriles de tapón (bajo costo, uso de paredes gruesas), mandriles de bolas (producción de precisión estándar, 3 a 7 bolas) y mandriles de forma/cuchara (paredes delgadas de alta dificultad y curvaturas complejas).
P: ¿Cómo elijo el tamaño de mandril correcto?
R: El diámetro del mandril suele ser entre un 3 y un 5 % más pequeño que el diámetro interior del tubo para materiales estándar y entre un 2 y un 3 % más pequeño para tubos de pared delgada. Siempre haga coincidir el tamaño con el diámetro interior del tubo medido real, no con las especificaciones nominales.
P: ¿Puedo doblar acero inoxidable y aluminio con el mismo mandril?
R: El mismo mandril de bolas puede funcionar para ambos, pero el aluminio/cobre puede requerir un recubrimiento de nailon para evitar rayaduras, mientras que el acero inoxidable se beneficia de velocidades de curvatura más lentas y un espacio libre más estrecho.
