Un tubo doblado que sale con forma de huevo en lugar de redondo es un problema de desperdicio que aparece en la primera parte de un trabajo nuevo. El aplanamiento del tubo después de la flexión ocurre porque la sección pierde su circularidad bajo tensión y compresión, y casi siempre es predecible a partir de tres números: la relación D/t , el radio de la línea central (CLR) y el factor de pared. SLS Machinery fabrica dobladoras de tubos CNC con herramientas de extracción giratoria, soporte de mandril y asistencia de matriz de presión diseñadas para mantener esa sección transversal redonda. Esta guía explica por qué se produce el aplanamiento de las tuberías durante el doblado , cómo medirlo y las soluciones prácticas para el doblado de tuberías que mantienen la ovalidad dentro de las especificaciones.
Aprenderá: qué es la ovalidad del codo del tubo y qué tolerancia puede aceptar; por qué el tubo de pared delgada colapsa sin soporte interno; cuándo elegir el doblado por mandril en lugar del doblado por compresión ; cómo la fuerza del troquel de presión , sujeta la presión del troquel y aumenta la configuración de la forma de la pared de control; y cómo solucionar problemas de doblado de tubos en minutos en lugar de horas.

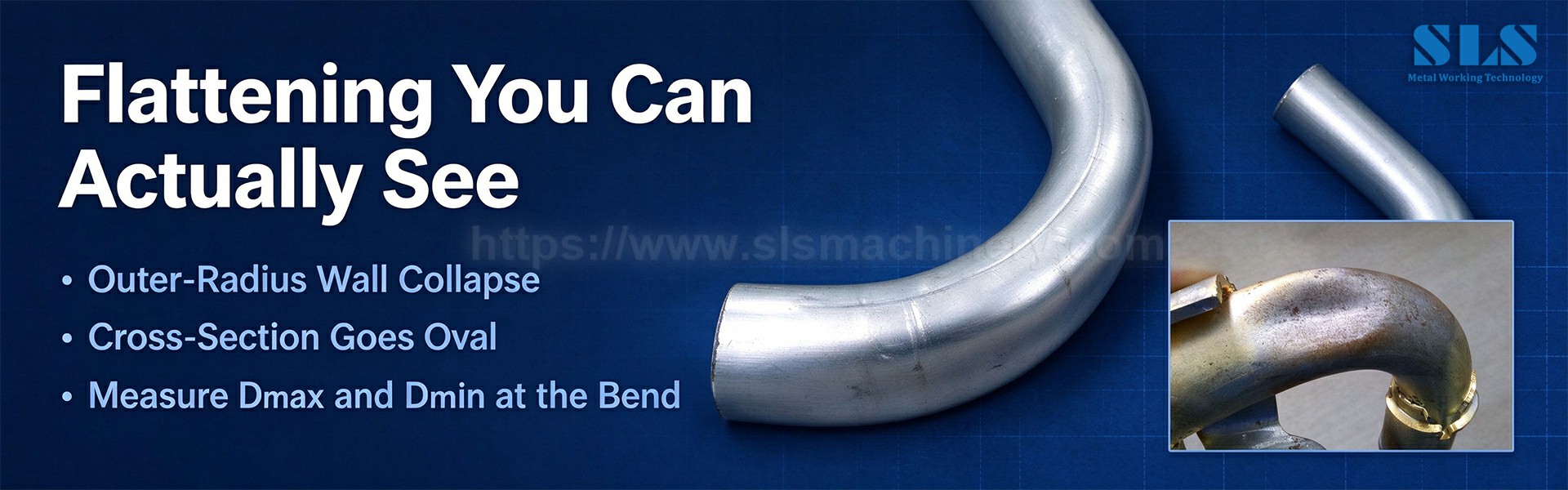

El aplanamiento es un problema de sección transversal, no de superficie. En el radio exterior la pared se estira en tensión; en el radio interior se aprieta en compresión. Sin nada que soporte el ID, el tubo redondo se cierra formando una elipse: el eje largo atraviesa la curva y el eje corto la atraviesa. Los ingenieros llaman a esta sección transversal deformación u ovalidad , medida como (Dmax − Dmin) / Dnominal × 100%.
Tres números lo impulsan. La relación D/t (OD ÷ espesor de pared) indica qué tan delgada es la carcasa: un tubo de 50 mm con una pared de 2 mm es D/t = 25, que ya está en el límite para curvas cerradas. La relación R/D (radio de la línea central ÷ OD) indica qué tan pronunciada es la curvatura: por debajo de 2,5D la sección quiere colapsar. Y la ductilidad del material decide si la pared fluye suavemente o se dobla: el aluminio blando se arruga, el acero inoxidable duro resiste pero necesita soporte.

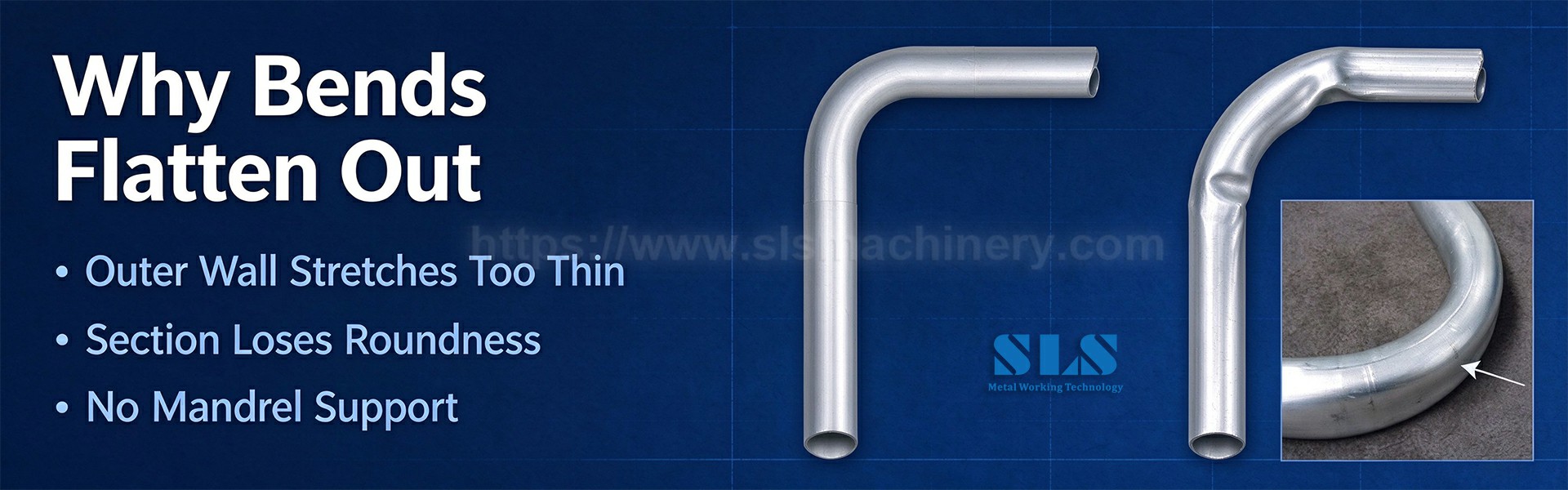

1) Radio de curvatura demasiado ajustado. Un CLR por debajo de 1,5 a 2,5 D concentra la tensión en un arco pequeño; sin soporte interno, la pared exterior se contrae y la sección se vuelve ovalada.
2) Sin mandril o con un mandril demasiado atrás. El mandril de bolas apoya el ID justo en la tangente. Si se asienta detrás del punto tangente, la pared sin soporte se colapsa hacia adentro.
3) Tipo de mandril incorrecto para el D/t. Un mandril de enchufe está bien en 3D; Las curvas más cerradas de 1,8 a 2,5 D necesitan un mandril de 2 a 3 bolas con paso cerrado.
4) Espacio libre entre el mandril y el tubo sobredimensionado. El espacio entre el mandril y el DI debe ser mínimo (≈0,04–0,08 mm por lado). Demasiado espacio libre y la pared se inclina hacia adentro entre las bolas.
5) La matriz de presión está demasiado floja o demasiado apretada. Loose permite que el tubo se aleje y se aplane; Demasiada resistencia estira el diámetro exterior y adelgaza la pared.
6) Sujete el troquel o sujete excesivamente. El deslizamiento permite que la sección gire; apretar demasiado marca el diámetro exterior. Ambos distorsionan la forma redonda.
7) Mala lubricación y ranura del troquel desgastada. Los picos de fricción tiran de la pared de forma asimétrica; una ranura desgastada ya no sostiene el tubo.
Pase al doblado por estirado rotatorio . De los tres métodos comunes: doblado por estirado rotatorio, , doblado por compresión y doblado por mandril , el estirado rotatorio soporta el tubo en ambos lados de la matriz de doblado y es la base para los doblados redondos. La flexión por compresión es barata y rápida, pero deja que la sección flote, así que resérvela para piezas de gran radio y baja precisión.

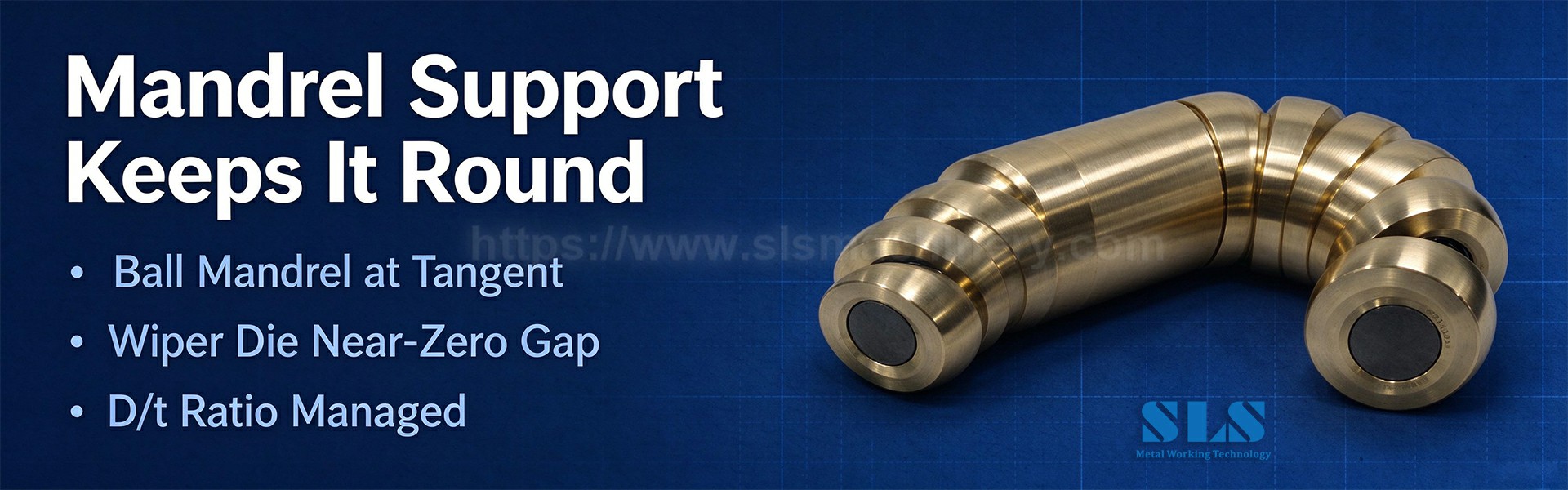

Agregue un mandril para radios estrechos y paredes delgadas. Haga coincidir el recuento de bolas con el R/D: 3D+ utiliza un tapón o un mandril de una sola bola; 2–2,5D necesita 2–3 bolas; debajo de 2D, un mandril de múltiples bolas de paso cerrado. Coloque la punta justo detrás del punto tangente y mantenga el espacio libre.
Ejecute un troquel limpiador. El troquel limpiador limpia el radio interior, deteniendo tanto las arrugas como los micropliegues que tiran de la sección ovalada. La separación con el tubo debe ser cercana a cero con un ángulo de inclinación de 1 a 2°.
Utilice asistencia de impulso/presión. Los controles modernos de dobladoras de tubos CNC empujan el material hacia la curva con una fuerza de impulso programada , contrarrestando el adelgazamiento por tracción en el radio exterior y manteniendo la sección circular.
Haga coincidir la ranura del troquel y la abrazadera. La ranura de la matriz de curvatura debe coincidir con el diámetro exterior del tubo en unas pocas centésimas de milímetro; el troquel de sujeción debe agarrarse sin mellarse. Limpie y lubrique cada corrida: las herramientas secas y desgastadas son una causa oculta de aplanamiento.
Especifique un radio de curvatura sensato. Siempre que el diseño lo permita, mantenga CLR ≥ 1,5D en paredes gruesas y ≥ 2,5D en paredes delgadas. Ese único cambio elimina la mayor parte del problema incluso antes de cortar las herramientas.
No todas las aplicaciones necesitan un círculo perfecto. La fabricación general acepta una ovalidad de hasta 8 a 10%; los tubos hidráulicos y aeroespaciales de precisión suelen contener ≤ 5 %, y las líneas de fluidos aeroespaciales a menudo requieren una integridad de la sección transversal superior al 95 % a ≤ 3 %. Especifique la tolerancia en el dibujo, luego elija las herramientas (número de mandriles, matriz limpiadora, refuerzo) para cumplirla. Mida la sección transversal de curvatura con un calibre o un medidor de ovalidad en la primera muestra, no en la décima.

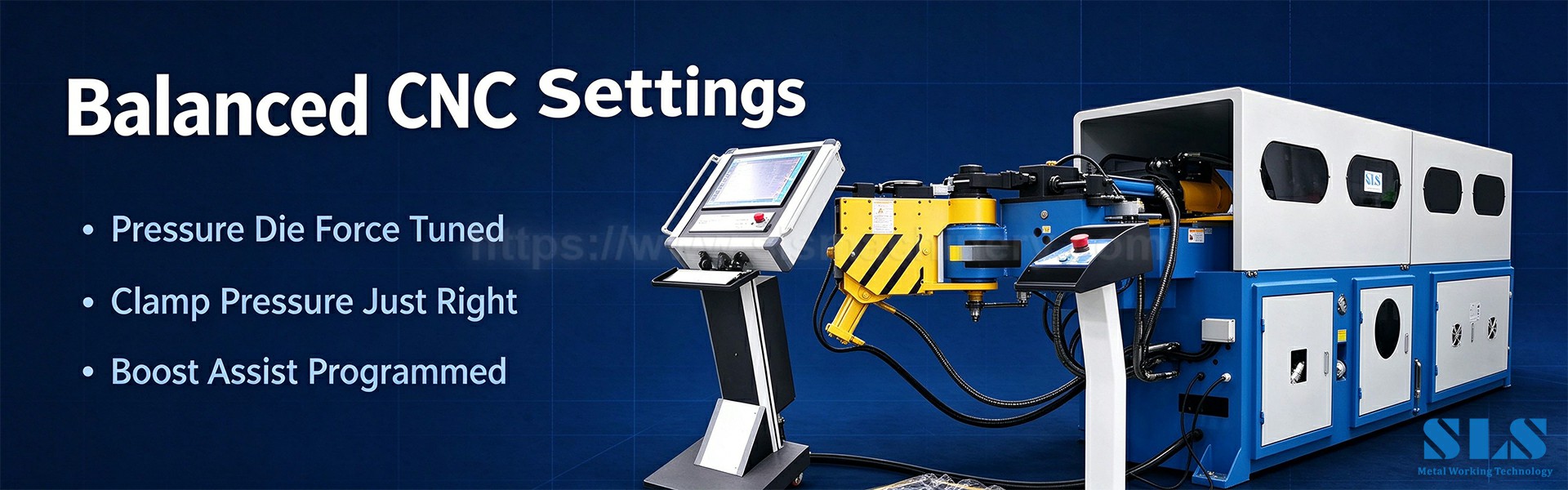

Una dobladora de tubos CNC moderna elimina la mayoría de las conjeturas. Busque asistencia de troquel de presión sincronizada, impulso programable, ajuste fino de extensión del mandril y retroalimentación de adelgazamiento de pared en tiempo real. Estas características son más importantes en líneas de escape y chasis de automóviles , curvaturas de líneas hidráulicas y líneas de combustible, marcos de muebles y tuberías aeroespaciales, donde una curvatura no circular no se puede salvar mediante soldadura o estampado posterior. Esté atento también a los defectos complementarios: adelgazamiento de la pared en el radio exterior, arrugas en el radio interior y recuperación elástica después de que se abre la curvatura; los cuatro responden a las mismas correcciones de parámetros y herramientas.
P: ¿Qué causa que un tubo se aplane después de doblarse?
R: Pérdida de soporte de la sección transversal bajo tensión y compresión combinadas, generalmente debido a un radio de curvatura demasiado estrecho para la pared, un mandril faltante o mal colocado, ranura incorrecta del troquel o asistencia insuficiente del troquel de presión.
P: ¿Qué es una tolerancia segura a la ovalidad?
R: La fabricación general acepta del 8 al 10 %; especificaciones de trabajo hidráulico y de precisión del 5% o menos; Las líneas de fluidos aeroespaciales a menudo requieren un 3% o más de estanqueidad. Especifíquelo en el dibujo.
P: ¿Cuándo necesito un mandril para evitar que se aplaste?
R: Por debajo de aproximadamente un radio de línea central de 2,5D, o siempre que la relación D/t lo coloque en territorio de paredes delgadas. Utilice un mandril de tapón cerca de 3D y un mandril de bolas múltiples de paso cerrado debajo de 2D.
P: ¿Una pared más gruesa siempre evita el aplanamiento?
R: Ayuda mucho: un D/t más bajo significa una sección más rígida. Pero las paredes más gruesas necesitan más fuerza de flexión y pueden agrietarse si el mandril es de tamaño insuficiente; haga coincidir las herramientas con la pared real.
P: ¿Cuál es la diferencia entre estirado rotatorio y doblado por mandril?
R: El sorteo rotatorio es el método; El doblado con mandril agrega soporte interno para radios estrechos y paredes delgadas. La mayoría de las dobladoras CNC de producción son máquinas de estirado rotativo equipadas con un mandril.
P: ¿Puedo arreglar el aplanamiento de una curva existente?
R: Generalmente no es confiable. Las curvaturas deformadas son más fáciles de prevenir con herramientas y ajustes que de corregirlas después: invierta en la configuración en lugar de volver a trabajar.
P: ¿Qué importancia tiene la lubricación?
R: Mucho. Controla la fricción entre el tubo y las herramientas, lo que afecta directamente el flujo de material, el adelgazamiento de las paredes y la curvatura de la sección.
P: ¿Qué características de la máquina son más importantes?
R: Asistencia/aumento de presión programable, control de extensión de mandril fino, movimiento sincronizado del eje y recetas almacenadas por número de pieza: estos mantienen la ovalidad repetible.
El aplanamiento es un problema de geometría de sección transversal impulsado por D/t, R/D y material. Primero fije el radio, luego agregue el mandril y la matriz limpiadora adecuados, equilibre la fuerza de la matriz de presión y el impulso, y mantenga las herramientas limpias y lubricadas. Una estructurada rutina de solución de problemas de doblado de tubos más una dobladora de tubos CNC capaz convierte los desechos irregulares en dobleces repetibles que cumplen con las especificaciones. SLS Machinery suministra dobladoras CNC de dibujo giratorio, herramientas de mandril y matriz limpiadora, y soporte de configuración para tubos de pared delgada y radio estrecho; envíenos el tamaño de su tubo, el material y el radio de curvatura para obtener una configuración recomendada.
