Si alguna vez ha visto un tubo de metal en perfecto estado abrirse justo en el radio exterior de una curvatura, ya sabe lo frustrante que puede ser la rotura de un tubo durante el doblado . La fractura de una tubería doblada hace que la pieza se deseche, desperdicia tiempo de herramientas y detiene todo el turno. Esta guía explica las verdaderas razones por las que aparecen las grietas en las tuberías dobladas , los factores de material y proceso detrás de ellas, y las soluciones prácticas para los problemas de curvatura de tuberías que realmente persisten en el taller.

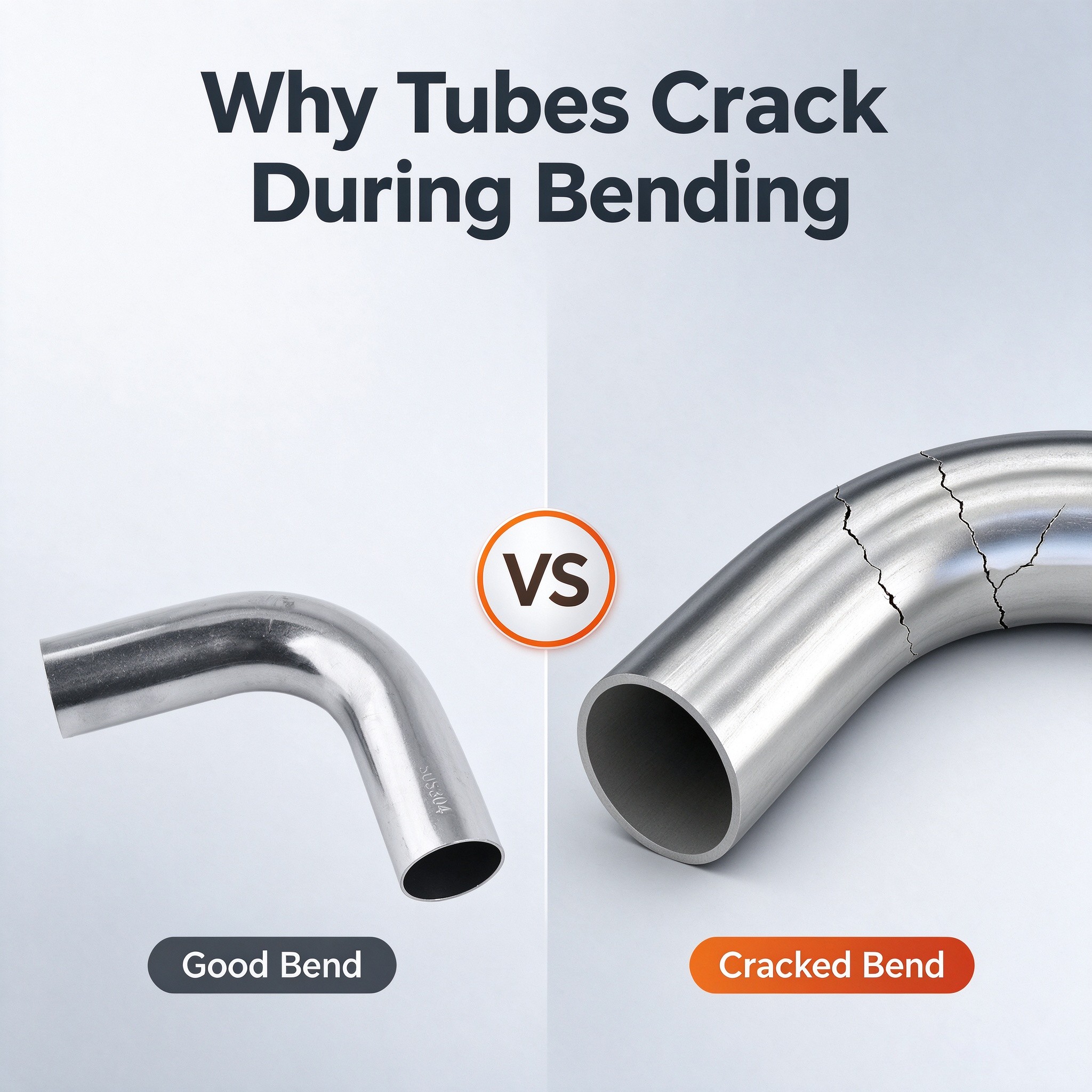

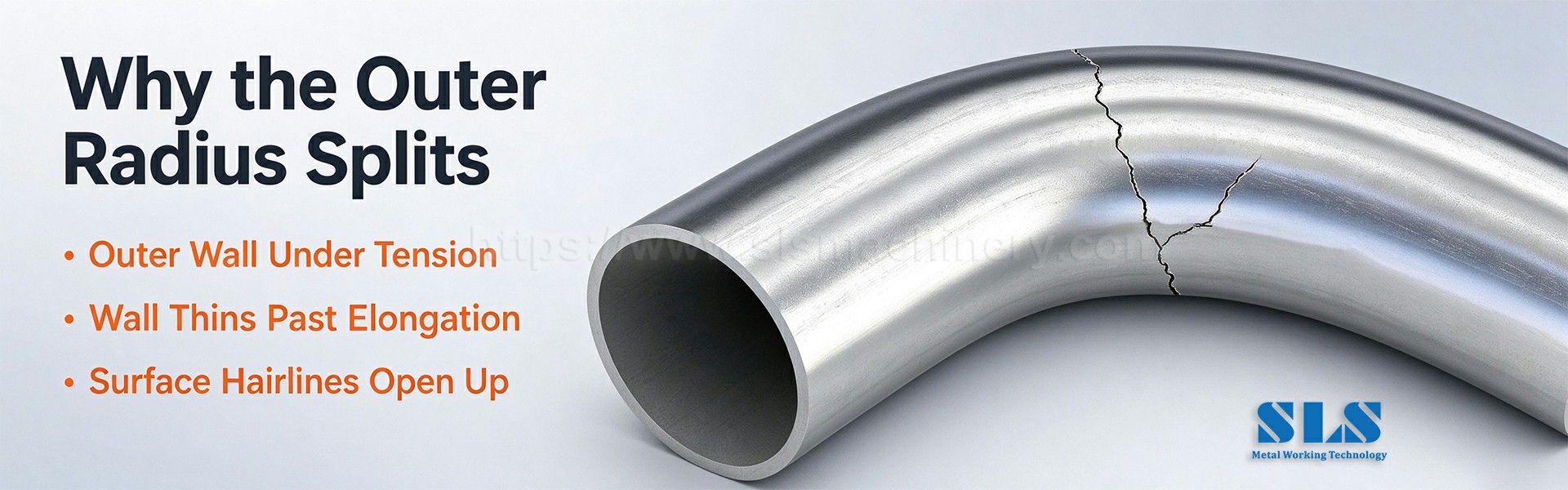

La flexión pone el tubo en un estado de tensión simple pero brutal: el radio exterior se estira en tensión mientras que el radio interior se comprime. Cuando las fibras externas se estiran más allá del límite de elongación del material, la superficie se rasga, es decir, se abre la curvatura de la tubería que todos reconocen. Rara vez se trata de un accidente repentino. Es el extremo visible de una cadena que comienza mucho antes de que se cierre el troquel: baja ductilidad, un radio demasiado estrecho, un mandril que se encuentra fuera de la tangente o una soldadura colocada donde no debería. Un buen análisis de los problemas de doblado de tuberías comienza rastreando esa cadena hasta su primer eslabón débil.
Los materiales duros (grados de acero de alta resistencia, acero inoxidable endurecido, aluminio 6061-T6) se estiran muy poco antes de romperse. Si el alargamiento está por debajo de lo que exige la curvatura, aparecen grietas en el radio exterior en la primera pieza.
Una pared delgada en relación con el diámetro significa que las fibras externas tienen menos material para compartir la tensión. La regla general para doblar tubos con relación D/t : cuanto mayor es D/t, más se adelgaza la pared exterior antes de dividirse. Un muro más pesado compra margen, pero también exige más fuerza.
El tubo soldado tiene un cordón débil y menos dúctil. Si la soldadura cae en la zona de tensión exterior, se convierte en un punto instantáneo de inicio de grieta . La solución es simple: gire el tubo de modo que el eje neutral de la costura de soldadura quede cerca del eje neutral de la curvatura, no en el exterior.
Incluso en el mismo molino, una hornada puede funcionar con mayor dureza y menor alargamiento que la anterior. El riesgo de grietas por tensión residual aumenta cuando un lote duro y sin recocer llega a un programa estricto. Siempre verifique el certificado de alargamiento y, para aleaciones duras, programe un recocido antes de doblar.
El acero inoxidable austenítico 304/316 se endurece rápidamente. En el momento en que la superficie exterior cede, se vuelve más dura y menos dúctil; la siguiente curva en el mismo programa empuja esa capa más dura sobre el borde. Este es el clásico patrón de grietas formado en frío en tubos hidráulicos y de escape de acero inoxidable.

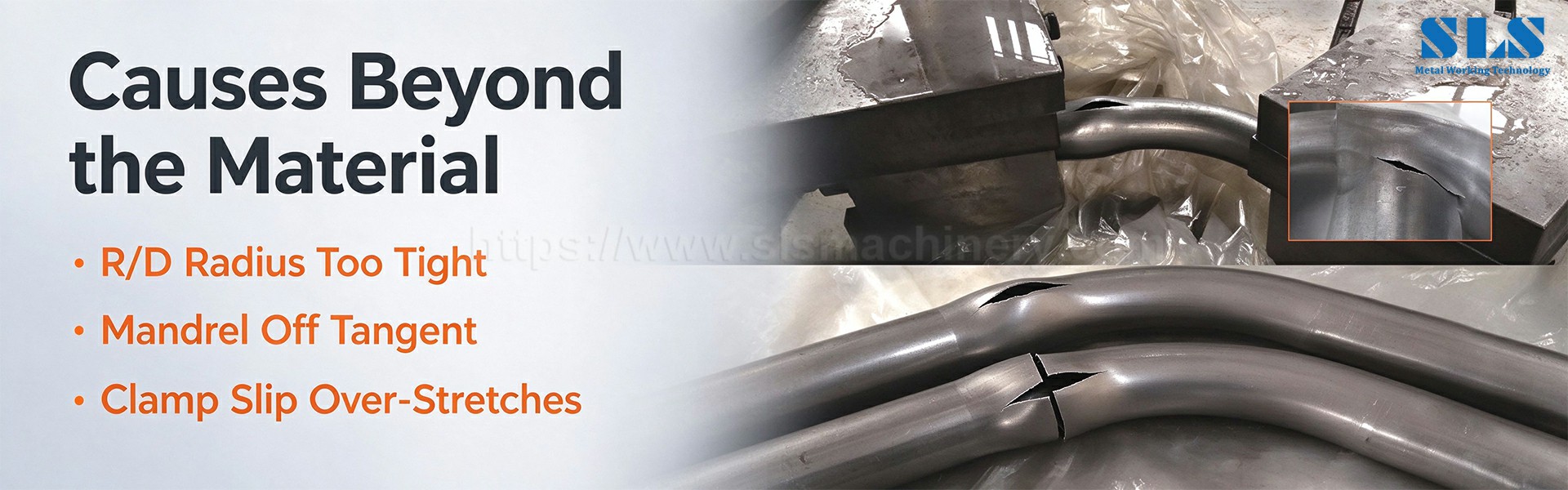

Radio de curvatura versus relación R/D. El factor más importante en el agrietamiento es el radio. Un radio de línea central estrecho estira con fuerza la pared exterior. Regla general en el taller: mantenga el radio de curvatura mínimo de la relación R/D en aproximadamente 1,5D–2D para acero dulce, 3D para acero inoxidable y mayor para 6061-T6. Cualquier cosa más ajustada requiere un mandril y, a menudo, una curva de varios pasos.

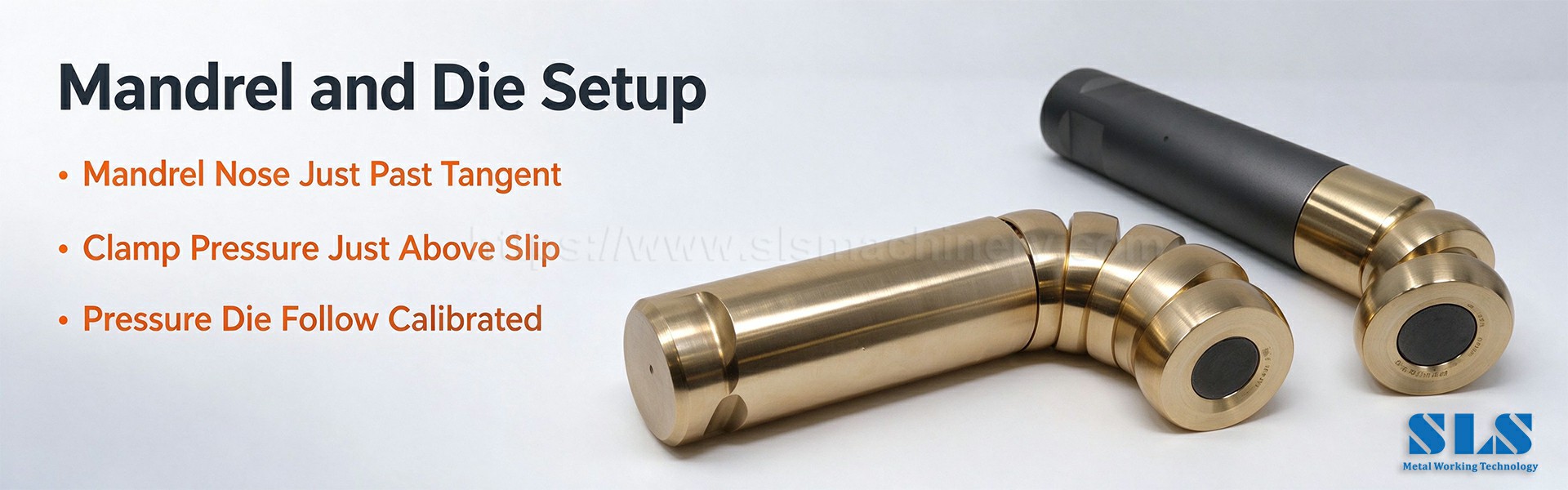

Posición del mandril respecto a la tangente. Un mandril que se asienta demasiado detrás de la línea tangente permite que la pared interior entre y la pared exterior se adelgace demasiado, y luego se divide. Empujada demasiado hacia adelante, la nariz roza y acelera la pared adelgazando el radio exterior . La tangente de la posición correcta del mandril se calcula a partir del diámetro exterior, la pared, el radio de la línea central y el diámetro de la punta del mandril.
Coincidencia de troqueles y deslizamiento del troquel de sujeción. Si el deslizamiento del troquel de la abrazadera permite que el tubo se deslice durante el estirado, la pared exterior se estira de manera desigual y se rompe. El troquel de doblado, el troquel de sujeción y el dispositivo de asistencia del troquel de presión deben asentarse en la misma línea central con la fuerza adecuada.
Lubricación y preparación de superficies. Los rayones, rebabas y embuticiones profundas en el diámetro exterior del tubo actúan como muescas Una mala de concentración de tensión de defectos en la superficie . flexión del tubo de lubricación añade fricción, calienta la superficie y alimenta las mismas grietas.

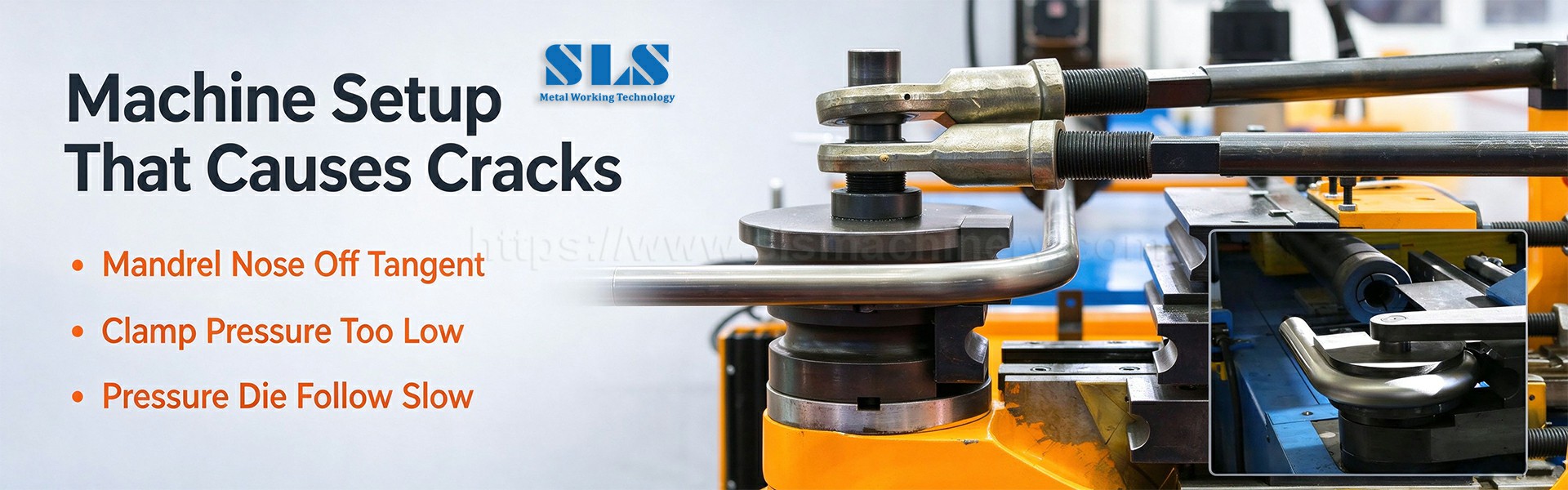

Incluso un tubo perfecto puede romperse en una máquina desgastada. La deriva asistida por la presión del troquel , cuando el refuerzo va por detrás del eje de curvatura, priva al radio exterior del material de alimentación, por lo que la pared se estira cada vez más hasta que se parte. Los errores de posición del mandril después de un cambio de herramientas, servoacopladores flojos o una presión de sujeción demasiado baja se presentan como el mismo síntoma: una nueva grieta en la curva exterior. Es por eso que la solución de problemas de doblado de tubos siempre termina con la verificación de los acopladores, los husillos de bolas y el troquel de presión antes de culpar al material.
• Confirmar el alargamiento y la dureza en cada calor; recocer antes de doblar en calidades duras.
• Programe el radio más grande que permita el diseño; respetar la relación mínima I/D del material.
• Utilice un mandril de bolas para paredes delgadas o radios estrechos; coloque la punta entre 1 y 5 mm más allá de la tangente dependiendo de D/t.
• Gire el eje neutro de la costura de soldadura alejándolo de la zona de tensión exterior.
• Haga coincidir las cavidades del troquel con el diámetro exterior, ajuste la presión de la abrazadera justo por encima del umbral de deslizamiento y utilice un lubricante adecuado para curvaturas.
• Para materiales difíciles, divida el ángulo en pasos de flexión de varias pasadas para mantener la tensión por pasada por debajo del límite.
• Inspeccione la primera pieza con aumento: los signos del punto de inicio de grieta (rayas en la soldadura, rayones o en la línea tangente) aparecen antes de una división completa.
Algunas aleaciones (acero de alta resistencia, titanio, acero inoxidable 316 grueso) se defienden incluso después de reparar el radio, el mandril y las abrazaderas. En esos casos, el taller recurre a tres técnicas. En primer lugar, la flexión de varias pasadas divide el ángulo de 90 grados en dos o tres ángulos más pequeños, lo que permite que el material se recupere entre pasadas y mantiene la tensión por pasada por debajo del límite. En segundo lugar, el recocido entre pasadas ablanda el acero inoxidable endurecido a mitad del programa; Agrega un ciclo de horno pero evita que todo el proceso se agriete. En tercer lugar, una matriz de curvatura personalizada encajada exactamente para su diámetro exterior y pared brinda un perfil de presión más uniforme que una matriz estándar, y la moderna dobladora de tubos CNC controla la velocidad de alimentación, el seguimiento del impulso y la oscilación del mandril en un circuito cerrado, de modo que la misma receta se ejecuta repetición tras repetición en lugar de volver a ajustarla a mano. Para la mayoría de los talleres, los mayores ahorros no provienen de comprar una máquina más grande, sino de tratar el primer tubo agrietado como información: verificar el alargamiento, verificar la punta del mandril, verificar la orientación de la soldadura y corregir la causa raíz antes de doblar la siguiente pieza.
P1. ¿Por qué un tubo se agrieta sólo en el exterior de la curvatura?
El radio exterior está en tensión. Cuando se excede el límite de elongación , las fibras externas se rompen. El interior está comprimido y arrugado.
P2. ¿Puede seguir funcionando un radio de curvatura ligeramente más pequeño?
Solo si agrega soporte de mandril, disminuya la velocidad y confirme el alargamiento del material. Mantenerse por encima del publicado ratio mínimo de I/D .
P3. ¿El acero inoxidable se agrieta más que el acero dulce?
Sí. 304/316 se endurece rápidamente, por lo que la superficie exterior se vuelve quebradiza rápidamente. Resuélvalo con radios más grandes, mejor lubricación y, a veces, un recocido entre pasadas.
P4. ¿Qué tiene que ver la posición del mandril con el agrietamiento?
Si el mandril se sitúa alejado de la tangente, la pared interior se colapsa y la pared exterior se adelgaza demasiado. Si se coloca demasiado adelante, raspa y acelera el adelgazamiento del radio exterior de la pared..
P5. El cordón de soldadura está en el interior de la curvatura. ¿Es seguro?
Es más seguro que en el exterior, pero la mejor práctica es colocar la soldadura cerca del eje neutro, donde la tensión y la compresión son cercanas a cero.
P6. Mi máquina es nueva, ¿por qué sigue partiéndose?
Verifique la deriva de asistencia de presión del troquel , la calibración de la fuerza de sujeción y la coincidencia de la cavidad del troquel. Las máquinas nuevas todavía necesitan configuración, no sólo energía.
P7. ¿Puede la lubricación realmente detener las grietas?
No solucionará un radio demasiado estrecho, pero una buena lubricación por curvatura elimina los puntos calientes inducidos por la fricción que se convierten en puntos de inicio de grietas .
P8. ¿Está bien una pequeña grieta si es pequeña?
No. Cualquier línea capilar visible en el radio exterior se abrirá bajo vibración o presión. Trátelo como chatarra y arregle la configuración.
La mayoría de las grietas en las tuberías dobladas no son misteriosas. Son el resultado visible de uno o más factores predecibles: un material que no puede estirarse lo suficiente, un radio demasiado estrecho, un mandril fuera de la tangente, una soldadura en la zona de tensión o una máquina que se ha desviado. Siga la lista de verificación anterior y descubrirá la causa en la primera parte. Cuando esté listo para una máquina que mantenga esas configuraciones repetición tras repetición, [ SLS Machinery ]( https://www.slsmachinery.com ) construye líneas de dobladoras de tubos CNC con asistencia de troquel de presión servo, control de abrazadera y mandril programable y herramientas de pila múltiple para las aleaciones exactas que utiliza, de modo que dedique menos tiempo a solucionar problemas de doblado de tubos y más tiempo a enviar piezas buenas.
