Si se dedica al procesamiento de tubos metálicos , la fabricación de chasis de automóviles, la producción de tuberías hidráulicas aeroespaciales o la fabricación de tubos mecánicos de precisión, debe haber encontrado un problema de calidad común: datos de doblado de tubos perfectamente programados, pero los tubos terminados sufren de un mal ajuste del ensamblaje, fugas en las tuberías, inestabilidad estructural y frecuentes desechos por lotes. En la mayoría de los casos, la causa principal no es un error de precisión de la máquina, sino la ovalidad del tubo..
Muchos operadores y compradores de fábricas suelen preguntar: ¿Qué es exactamente la ovalidad del tubo ? ¿Por qué se produce una deformación ovalada durante el funcionamiento de la máquina dobladora de tubos CNC ? ¿Podemos controlar completamente el control de la ovalidad del doblado de tubos para cumplir con los estándares de tolerancia industrial?
SLS Machinery , un fabricante profesional de máquinas dobladoras de tubos CNC de alta precisión , ha resumido la experiencia práctica en control de ovalidad basada en años de depuración in situ y verificación de producción en masa. Este artículo explica completamente la definición, los estándares de medición, los factores de peligro, las causas principales y las técnicas avanzadas de control de la ovalidad de los tubos , lo que ayuda a los fabricantes a resolver fundamentalmente los defectos de deformación de la sección transversal y mejorar la tasa de calificación del producto.

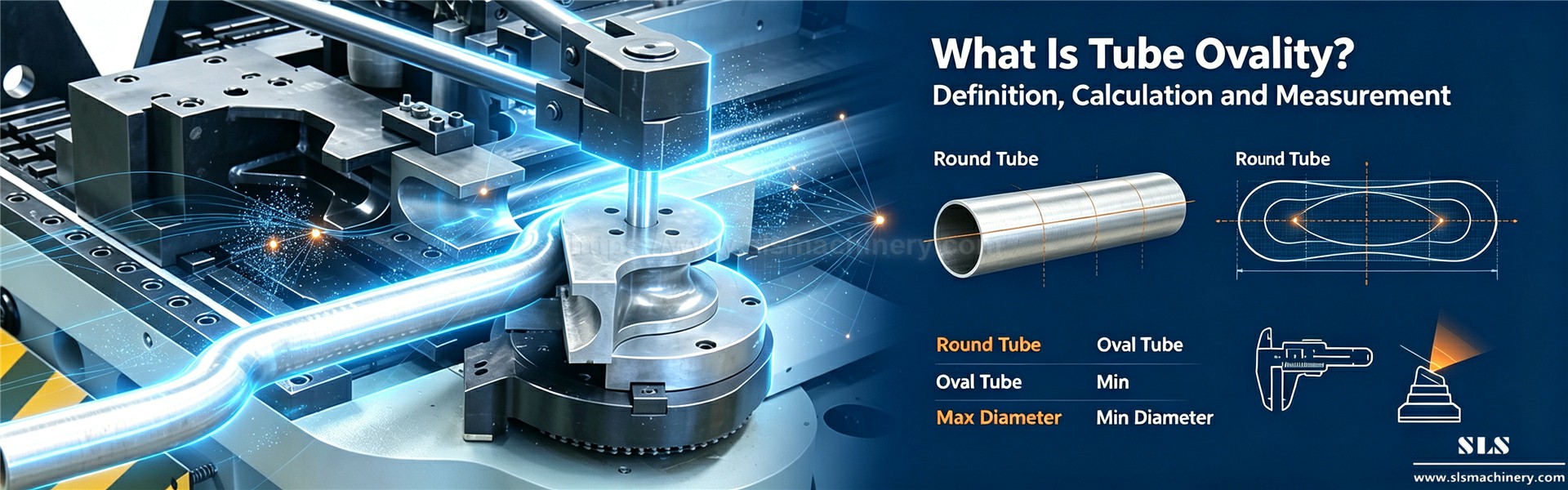

1. ¿Qué es la ovalidad del tubo y los métodos de medición estándar?
1.1 Definición básica de ovalidad del tubo
La ovalidad del tubo se refiere a la deformación de la sección transversal de un tubo redondo desde una forma circular estándar a un estado elíptico o aplanado después del procesamiento de flexión . Durante el proceso de formación de la máquina dobladora de tubos CNC , la pared exterior del tubo se estira mientras la pared interior se comprime. La distribución desigual de la tensión cambia el perfil circular uniforme original, lo que da como resultado un diámetro del tubo inconsistente y una sección transversal distorsionada.
P: ¿Es la ovalidad del tubo un fenómeno de procesamiento normal? R: Sí, la ligera ovalidad del tubo es un fenómeno físico inevitable en el doblado en frío del metal. Sin embargo, una ovalidad excesiva más allá de los estándares de tolerancia industrial invalidará directamente el rendimiento del tubo. El núcleo de la producción de doblado de tubos de precisión es controlar la ovalidad dentro de un rango calificado.
1.2 Cálculo de ovalidad profesional y estándares de tolerancia de la industria
La industria adopta una fórmula de cálculo unificada para la ovalidad del tubo: Ovalidad (%) = (Diámetro exterior máximo – Diámetro exterior mínimo) / Diámetro nominal × 100% . En combinación con los principales estándares internacionales, como ASTM A513, ISO 1127 y EN 10305‑1, los rangos de tolerancia para diferentes escenarios de aplicación están claramente definidos:
Tubos mecánicos ordinarios : Ovalidad permitida 5%–10%
Tubos de fluido a presión convencionales : ovalidad permitida del 3 % al 5 %
Doblado de tubos aeroespaciales : estricto control de ovalidad entre 1 % y 3 %
1.3 Herramientas comunes de medición de alta precisión
La detección precisa es la premisa del control de la ovalidad del doblado de tubos . La fabricación moderna combina herramientas de prueba diversificadas según las necesidades de precisión de la producción:
Calibradores y micrómetros portátiles : rentables para un muestreo rápido in situ, adecuados para la inspección ordinaria de producción por lotes
Medidores Pasa/No Pasa : accesorios profesionales personalizados para juzgar rápidamente si pasa o falla en las líneas de producción.
Escáneres láser y perfilómetros ópticos : detección de alta precisión sin contacto, que captura datos completos de secciones transversales en tiempo real
Máquinas de medición por coordenadas CMM : pruebas de precisión a nivel de laboratorio, aplicables para la calibración de piezas de trabajo de doblado de tubos de precisión de alto estándar
2. Impactos negativos de la ovalidad excesiva de los tubos en la producción y el equipo
La mayoría de los fabricantes ignoran las ligeras desviaciones de ovalidad, pero los errores acumulativos desencadenarán una serie de problemas de calidad y de equipamiento, convirtiéndose en un peligro oculto para la producción en masa.
P: ¿Qué defectos de producción causará la ovalidad excesiva del tubo? R: La ovalidad incontrolada del tubo conduce directamente a cuatro defectos en el procesamiento del núcleo:
Aplanamiento y colapso del tubo : Especialmente obvio para el doblado de tubos de pared delgada , la sección transversal doblada colapsa hacia adentro, lo que reduce el espesor de la pared del tubo y la capacidad de carga estructural.
Arrugas en la pared interior : la compresión excesiva del radio de curvatura interior provoca texturas plegadas, lo que afecta la circulación del fluido y la precisión del ensamblaje.
Agrietamiento de la superficie : la concentración de tensiones en las posiciones de deformación ovaladas provoca el agrietamiento de la pared del tubo, lo que provoca el desguace de la pieza de trabajo.
Desviación de recuperación inestable : los tubos ovalados producen un rebote elástico irregular, lo que invalida la compensación de recuperación y no logra alcanzar los ángulos de flexión objetivo.
P: ¿La ovalidad afectará la vida útil del equipo de doblado CNC? R: Definitivamente. Los tubos ovalados deformados provocan una presión de contacto desigual con las herramientas para doblar tubos, como abrazaderas, matrices y rodillos de presión, durante el procesamiento. La tensión parcial a largo plazo acelerará el desgaste de la herramienta, aumentará la frecuencia de mantenimiento del equipo y el tiempo de inactividad y reducirá la vida útil general de la máquina dobladora de tubos CNC..

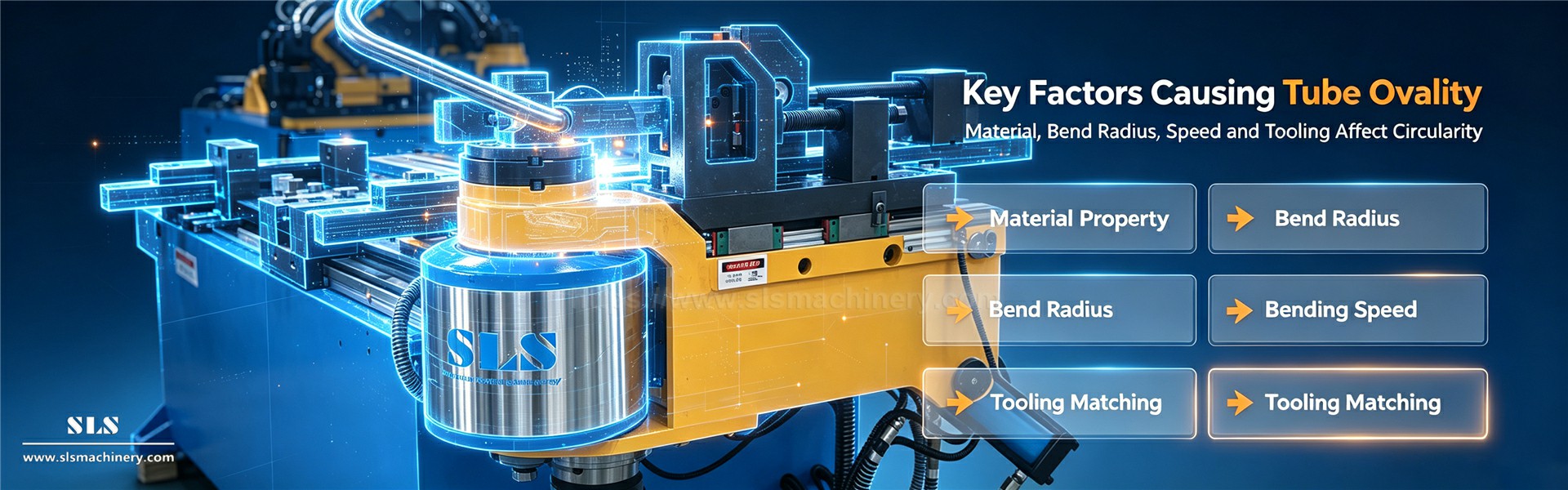

3. Factores principales que causan la ovalidad del tubo (verificado en el taller)
En combinación con los datos técnicos de la industria de Google y los casos de producción reales de SLS Machinery, la ovalidad del tubo se ve afectada principalmente por las características del material, los parámetros de flexión y la configuración de las herramientas.
3.1 Propiedades de los materiales y diferencias en las especificaciones de los tubos
Los diferentes materiales metálicos tienen distinta ductilidad y rigidez, lo que da como resultado diferente resistencia a la ovalidad. Los metales blandos como el aluminio y el cobre tienen buena ductilidad y una ligera deformación ovalada; Las aleaciones de alta resistencia, como el acero inoxidable y el Inconel, tienen una gran rigidez y son más propensas a ovalarse bajo tensión de flexión.
Además, el espesor desigual de la pared del tubo y la tensión interna residual en las materias primas son causas ocultas clave de la ovalidad irregular del tubo , que no pueden eliminarse por completo sólo con el ajuste de parámetros.
3.2 Parámetros de radio de curvatura y velocidad de procesamiento
El radio de curvatura es el factor geométrico más crítico que afecta la ovalidad del tubo . Cuanto menor sea el radio de curvatura (especialmente R < 2D curvatura cerrada), más concentrada será la tensión del tubo y más grave será la deformación ovalada de la sección transversal. Una curvatura suave de radio grande puede mantener una mejor circularidad.
La velocidad de flexión también juega un papel decisivo. Una flexión excesivamente rápida provoca una extrusión repentina de tensiones en la pared del tubo sin una dispersión uniforme de las tensiones, lo que empeora significativamente la ovalidad; una flexión razonablemente lenta garantiza una deformación estable del material y reduce eficazmente la distorsión de la sección transversal.
3.3 Errores de coincidencia de herramientas y configuración de parámetros CNC
Las herramientas no coincidentes y irrazonable la programación de plegado CNC son las principales causas de ovalidad inducidas por el hombre. Los tamaños de troquel incomparables, la profundidad de penetración inadecuada del mandril y la presión desequilibrada de la abrazadera provocarán el deslizamiento del tubo y una tensión desigual durante el procesamiento. Demasiada presión de sujeción aplasta el tubo, mientras que muy poca presión conduce a un posicionamiento inestable, lo que agrava la deformación ovalada. Las correctamente seleccionadas herramientas para doblar tubos son esenciales para una producción estable.
4. Técnicas prácticas de control de ovalidad para dobladoras de tubos CNC
Con base en las mejores prácticas de la industria y las ventajas técnicas de los equipos SLS, resumimos cuatro conjuntos de soluciones de control de ovalidad de doblado de tubos eficientes y estables , adecuadas para doblado de tubos de pared delgada , doblado estrecho de radio pequeño y procesamiento de tubos de aleaciones de alta precisión.

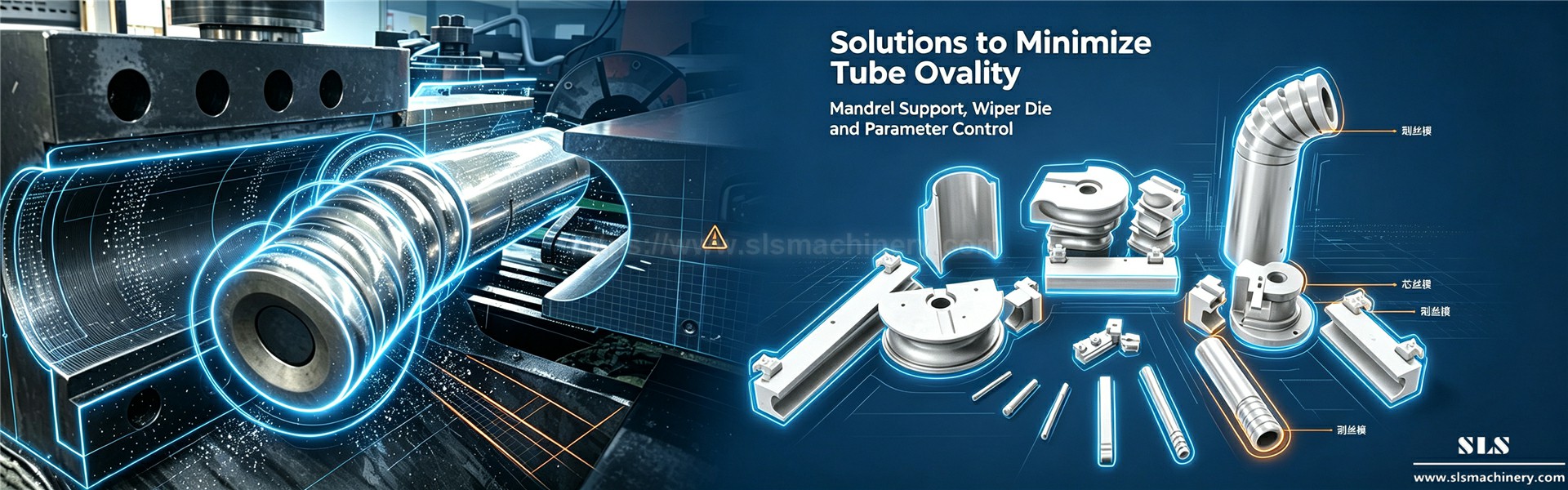

4.1 Configuración de herramientas de precisión: optimización de mandril y matriz limpiadora
Las herramientas auxiliares profesionales para doblar tubos son la forma más eficaz de suprimir la ovalidad. Equipado con un mandril de múltiples bolas combinado para soporte interno del tubo, puede soportar completamente la pared interna del tubo durante el doblado, evitar el colapso y aplanamiento de la sección transversal, y es especialmente adecuado para doblar tubos de pared delgada y escenarios de doblado de radio pequeño.
Los troqueles limpiadores razonablemente ajustados eliminan las arrugas de la pared interna causadas por la deformación por compresión, estabilizan la distribución de la tensión de flexión y mejoran en gran medida la consistencia de la circularidad del tubo para un doblado de tubos de precisión..
4.2 Ajuste fino de parámetros CNC y optimización de procesos
Optimice los parámetros centrales, como la presión de sujeción, la velocidad de doblado y la velocidad de avance, según el material y las especificaciones del tubo mediante una programación de doblado CNC precisa . Adopte un doblado lento gradual para tubos de aleación de alta rigidez para garantizar una liberación uniforme de la tensión; Establezca una sujeción a presión constante para evitar la deformación de la extrusión del tubo o el desplazamiento deslizante. Los parámetros estandarizados de optimización de la formación de tubos pueden reducir la ovalidad en más del 80% en la producción en masa.
4.3 Detección de Materias Primas y Tratamiento Pre-Doblado
Criba estrictamente los tubos en bruto con un espesor de pared uniforme y propiedades de material estables. Para tubos de aleación de alta resistencia con tensión residual, adopte un tratamiento de alivio de tensión y recocido previo a la flexión para mejorar la ductilidad del material y reducir la tendencia a la deformación. La inspección estándar de la materia prima puede evitar defectos de ovalidad de los tubos del lote desde el origen.
4.4 Lubricación profesional y mantenimiento de herramientas
Los lubricantes profesionales específicos para materiales reducen la fricción entre el tubo y las herramientas para doblar tubos , evitan la concentración de tensión local causada por una fricción desigual y estabilizan la calidad del doblado. La inspección y calibración periódicas del desgaste de las herramientas garantizan un efecto estable a largo plazo de control de la ovalidad de flexión del tubo .
5. Inspección de calidad de producción completa y control de circuito cerrado
El control estable de la ovalidad del doblado de tubos se basa en una inspección de calidad estandarizada de todo el proceso en lugar de un ajuste de parámetros único. La producción de plegado inteligente moderna adopta y detección de múltiples etapas . mecanismos de control de circuito cerrado en tiempo real
Lleve a cabo muestreos de ovalidad de la materia prima antes del doblado, inspecciones puntuales en producción e inspecciones completas posteriores a la producción. Las unidades avanzadas de máquina dobladora de tubos CNC pueden equiparse con sensores láser de escaneo en tiempo real para monitorear dinámicamente los cambios en la sección transversal del tubo. El sistema ajusta automáticamente los parámetros del CNC, como la posición del mandril y la presión de sujeción, de acuerdo con los datos de desviación de ovalidad, logrando una corrección inteligente de errores y evitando errores de ajuste manual.
El registro de datos de control estadístico de procesos (SPC) rastrea las tendencias de fluctuación de la ovalidad, lo que ayuda a los fabricantes a formar procesos de producción estandarizados y reducir los costos de desperdicio de producción.
6. Escenarios clave de aplicaciones industriales para un control estricto de la ovalidad
Los estándares de tolerancia a la ovalidad varían mucho entre industrias. Los campos de doblado de tubos aeroespaciales y fabricación de precisión automotriz tienen requisitos extremadamente estrictos para la circularidad de los tubos, y una ovalidad no calificada de los tubos provocará graves riesgos de seguridad y pérdidas económicas.
Doblado de tubos aeroespaciales : los tubos hidráulicos y de tuberías de combustible requieren una circularidad ultraalta para evitar fugas en las tuberías y fallas estructurales, directamente relacionadas con la seguridad del vuelo.
Procesamiento de tubos automotrices : los tubos del chasis, el escape y la jaula antivuelco afectan la precisión del ensamblaje y la estabilidad estructural del vehículo.
Industria médica y de petróleo y gas : los tubos de suministro de fluidos y de tuberías de alta presión requieren una sección transversal estable para garantizar la seguridad operativa
Múltiples casos de la industria verifican que el control estandarizado de la ovalidad del doblado de tubos puede reducir la tasa de retrabajo de la pieza de trabajo en más de un 70% y mejorar efectivamente la eficiencia de producción y la tasa de calificación del producto para el doblado de tubos de precisión..

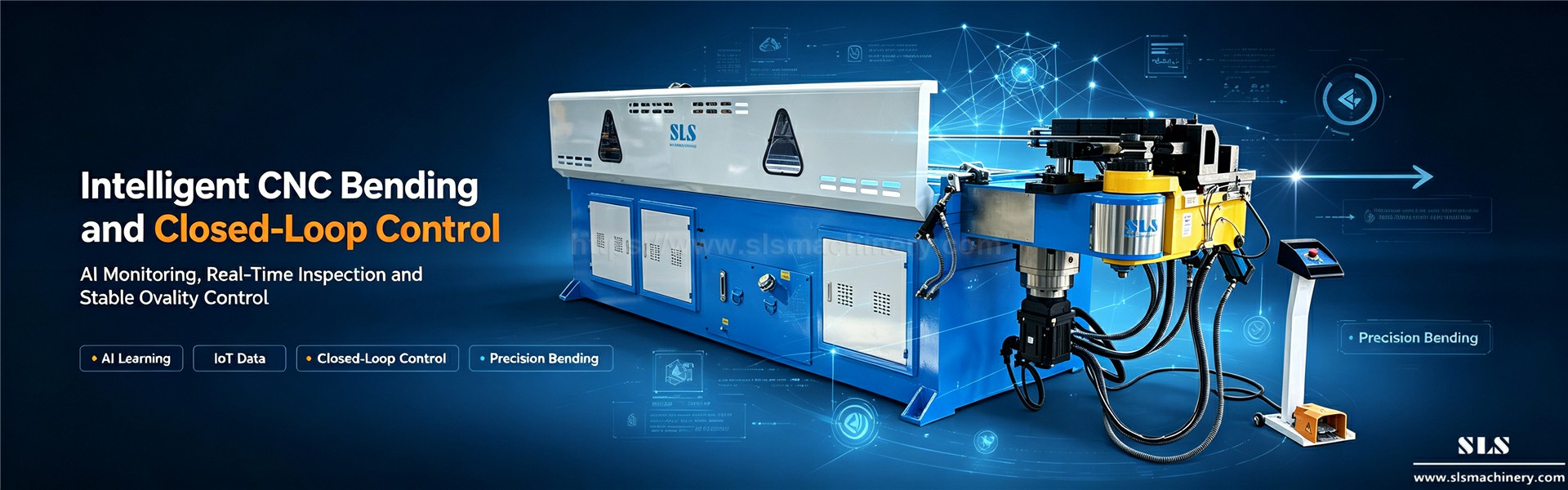

7. Tendencias tecnológicas futuras del control inteligente de la ovalidad
Con la actualización de la fabricación inteligente, el control de la ovalidad del doblado de tubos se está desarrollando hacia la predicción de IA y el ajuste automático de circuito cerrado. La nueva generación de equipos de máquinas dobladoras de tubos CNC inteligentes representadas por SLS Machinery integra análisis de big data con IA, escaneo 3D en tiempo real y tecnología de interconexión de datos IoT.
El sistema puede aprender de forma independiente las reglas de cambio de ovalidad de diferentes materiales y especificaciones, predecir las tendencias de deformación con anticipación y optimizar automáticamente los parámetros de programación de plegado CNC . Realiza un control inteligente no tripulado a través de un control de circuito cerrado en tiempo real , eliminando por completo la dependencia de la experiencia manual y cumpliendo con los requisitos de mayor precisión de la futura fabricación de alta gama, como el doblado de tubos aeroespaciales..
Conclusión
La ovalidad del tubo es un fenómeno físico inevitable en el procesamiento de la máquina dobladora de tubos CNC , pero se puede controlar con precisión dentro de tolerancias calificadas industriales mediante la configuración de parámetros científicos, la combinación profesional de herramientas para doblar tubos , la inspección de calidad estandarizada y el ajuste inteligente del sistema. excesiva de los tubos La ovalidad es la causa principal de defectos en las piezas de trabajo, desgaste de los equipos y aumento de los costos de producción, lo cual es un vínculo de calidad clave en el que deben centrarse las fábricas de doblado de tubos de precisión .
Como proveedor profesional de equipos de doblado de alta precisión, SLS Machinery se enfoca en resolver diversos puntos débiles del doblado de precisión, como la ovalidad del tubo y la recuperación elástica. Nuestra serie de máquinas dobladoras de tubos CNC inteligentes está equipada con sistemas profesionales de herramientas antivavalidad, dispositivos de detección láser en tiempo real y funciones de ajuste de parámetros adaptativos de IA, que pueden controlar de manera estable la ovalidad del tubo dentro de las tolerancias estándar internacionales. Brindamos soluciones de doblado generales eficientes, de baja chatarra y de alta precisión para clientes globales en las industrias de doblado de tubos aeroespaciales , automotriz, médica y de fabricación mecánica.
Preguntas frecuentes
P: ¿Qué es la ovalidad del tubo y cómo afecta el rendimiento de una dobladora de tubos CNC?
R: La ovalidad del tubo es la deformación de la sección transversal de un tubo desde un círculo perfecto hasta una forma ovalada. En una máquina dobladora de tubos CNC , esta distorsión puede provocar dobleces inexactos, fuerzas desiguales y defectos como aplanamiento o arrugas, lo que reduce la calidad del producto y la eficiencia de la máquina.
P: ¿Cómo puede una dobladora de tubos CNC minimizar la ovalidad del tubo durante el doblado?
R: Al optimizar parámetros como la presión de sujeción, la velocidad de doblado y la velocidad de avance a través de la programación de doblado CNC , y utilizando herramientas especializadas para doblar tubos , como mandriles y matrices limpiadoras, una máquina dobladora de tubos CNC puede reducir efectivamente la ovalidad del tubo y mantener la integridad de la forma del tubo, especialmente para el doblado de tubos de pared delgada..
P: ¿Por qué es importante controlar la ovalidad de los tubos en las industrias que utilizan dobladoras de tubos CNC?
R: Industrias como la de doblado de tubos aeroespacial y la automotriz requieren un control estricto de la ovalidad del doblado de tubos para garantizar la seguridad, el ajuste adecuado y la durabilidad. Las unidades de máquina dobladora de tubos CNC ayudan a cumplir con estos estándares al producir resultados de doblado de tubos de precisión consistentes y sin defectos .
P: ¿Cómo mejora el monitoreo de ovalidad en tiempo real las operaciones de dobladora de tubos CNC?
R: Los sistemas de control de circuito cerrado en tiempo real integrados con una máquina dobladora de tubos CNC detectan la ovalidad de los tubos al instante, lo que permite ajustes automáticos de los parámetros de doblado, lo que reduce los defectos, los desechos y el desgaste de la máquina.
P: ¿Cuáles son los métodos comunes para medir la ovalidad del tubo antes de usar una dobladora de tubos CNC?
R: Herramientas como calibradores, escáneres láser y máquinas de medición de coordenadas (CMM) miden con precisión la ovalidad de los tubos , lo que garantiza que los tubos cumplan con las tolerancias antes de doblarlos con una máquina dobladora de tubos CNC..
