La estructura y el principio de la máquina de flexión de tuberías de automatización de CNC - maquinaria SLS

Vistas:300     Autor:SLSS     Hora de publicación: 2024-08-22      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button


Sl. 04. 02. La estructura y el principio de la máquina de flexión de tuberías CNC - Machinery SLS




La estructura y el principio de la máquina de flexión de tuberías de automatización de CNC - maquinaria SLS



En la industria de procesamiento de metales y tuberías, elegir el equipo correcto es crucial para el desarrollo de la producción empresarial, y las máquinas de flexión de tuberías son la principal prioridad. Como una empresa líder de procesamiento de tuberías chinas, Suzhou SLS Machinery Co., Ltd. puede proporcionar un alto avanzado alto avanzado Soluciones de flexión de tuberías de automatización. Aprendamos sobre CNC Máquina de flexión de tuberías de precisión Y revele por qué puede ser la clave para mejorar la productividad y los resultados de alta calidad para diferentes tipos de materiales de tubería.

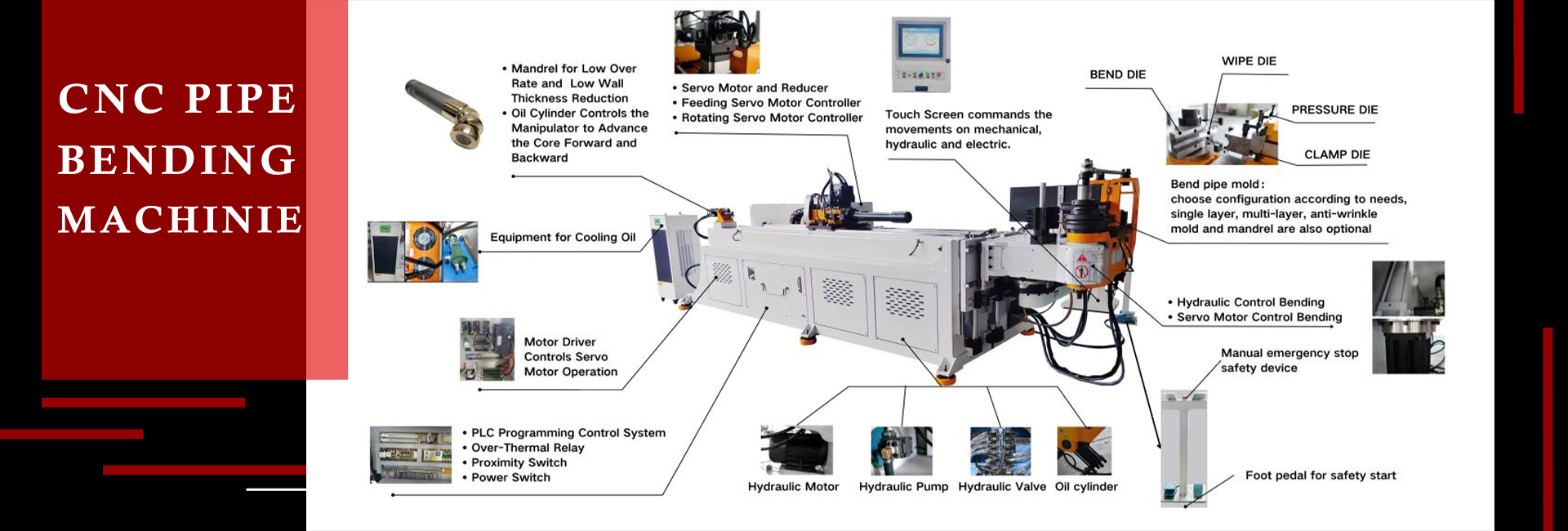

Máquina de flexión de tuberías CNC Es un equipo de flexión de tuberías altamente automatizado, que se compone principalmente de piezas mecánicas, sistema hidráulico, sistema CNC y otros sistemas auxiliares.


Parte mecánica:

La máquina de flexión de tuberías CNC está compuesta principalmente de lecho de máquina, herramientas, dispositivo de alimentación, dispositivo de transmisión, dispositivo de sujeción y otras partes. Durante todo el proceso de trabajo, el lecho de la máquina es compatible de manera estable a todo el equipo para garantizar la estabilidad y precisión del Trabajo de flexión de tuberías. Al doblar la tubería, el dispositivo de sujeción sujeta la pieza de trabajo, y luego el tranvía mecánico es impulsado por el dispositivo de transmisión para alimentar y girar, lo que conduce las tuberías para doblarse sobre el troquel de flexión.


Sistema hidráulico:

El sistema hidráulico está compuesto principalmente de tanque de aceite, motor hidráulico, bomba de aceite, placa de circuito de aceite, cilindro de aceite, válvula solenoide y válvula de presión. El aceite hidráulico se almacena en el tanque de aceite para garantizar el funcionamiento estable del Sistema de flexión de tuberías hidráulicas. El motor impulsa la bomba de aceite a funcionar y proporciona un flujo de circulación estable y presión a todo el sistema hidráulico. El operador trabaja en el sistema de control para energizar el electroimán correspondiente, controle la válvula para cambiar de dirección y conduzca el aceite hidráulico en el cilindro de aceite correspondiente. El movimiento del pistón en el cilindro de aceite transmite la fuerza a la tubería, lo que hace que la tubería se dobla. Durante el Proceso de flexión de tubos, Habrá una válvula de flujo correspondiente en el cilindro de aceite para ajustar la presión del aceite y el volumen de aceite en el sistema de control de acuerdo con el tamaño de diferentes tuberías para garantizar que la tubería esté doblada de acuerdo con la trayectoria y el ángulo predeterminados.


Sistema CNC:

El sistema CNC es el centro de comando para la operación de todo el proceso. Se compone principalmente de interfaz de máquina humana (pantalla táctil, PLC o IPC), sistema de servomotos y otros componentes. Durante el proceso de flexión de la tubería, el servomotor recibe las instrucciones del controlador de acuerdo con los parámetros de flexión preestablecidos por el PLC (como el ángulo de flexión, la longitud de alimentación, el ángulo giratorio, etc.), y controla el servomotor correspondiente que trabaja a través del servo conducido . De modo que el dispositivo mecánico y otros componentes son impulsados ​​por el servomotor. Según la trayectoria y velocidad de movimiento predeterminadas, se logra la flexión precisa. ( Tecnología de la máquina de flexión de tuberías )


Otras partes auxiliares:

Otras piezas auxiliares incluyen un dispositivo de seguridad de parada de emergencia, dispositivo de seguridad del sensor, dispositivo de enfriamiento, dispositivo de mantenimiento de lubricación, dispositivo de estabilización de voltaje, etc., que garantizan la operación segura, estable y eficiente del Máquina de flexión de tubo CNC. En general, la máquina de flexión de tuberías CNC SLS es un sistema complejo que integra múltiples campos como el sistema mecánico, hidráulico y de control de CNC. Cada parte desempeña un papel vital y garantiza conjuntamente la eficiencia, precisión y seguridad del trabajo de flexión de tuberías. Ya sea en qué industrias de equipos deportivos al aire libre, muebles y muebles, estructura de energía, infraestructura de carreteras, construcción de ferrocarril de alta velocidad, fabricación de puentes, construcción naval, tuberías petroleras, industria de aire acondicionado, fabricación de automóviles y otros campos, SLS CNC Pipe Bending Bending Bending Bending Puede proporcionar excelentes soluciones de flexión de tuberías, ayudar a las empresas a alcanzar los objetivos de producción y promover el desarrollo de la industria. En el camino de desarrollo futuro, SLS continuará comprometiéndose con la innovación tecnológica y las actualizaciones de productos, trayendo más eficientes e inteligentes Equipo de procesamiento de flexión de tuberías A más empresas. Si está interesado en nuestros productos, no dude en consultar.
