SLS Machinery es un fabricante profesional de dobladoras de tubos CNC automáticas y equipos de formación de tubos de precisión , que atienden las necesidades de doblado de tubos en las industrias de intercambiadores de calor, HVAC, automoción y electrodomésticos. Conozca los principios de funcionamiento de las dobladoras CNC, sus ventajas principales y sus aplicaciones clave.
En la fabricación de precisión de intercambiadores de calor y elementos calefactores eléctricos, los procesos de doblado y conformado de tubos de intercambiadores de calor son fundamentales para la eficiencia de la transferencia de calor, la integridad estructural y la confiabilidad a largo plazo. SLS Machinery , como fabricante profesional de equipos de procesamiento de tubos, se compromete a ofrecer dobladoras de tubos CNC de precisión de alto rendimiento y soluciones de doblado automatizado de conformado de extremos.
para ayudar a los fabricantes de todo el mundo a realizar la transición del conformado manual tradicional a la producción inteligente y automatizada.
Cómo funcionan las dobladoras de tubos CNC de precisión
Una dobladora de tubos CNC moderna es un sistema automatizado que utiliza control numérico por computadora para doblar tubos y tuberías con una precisión y repetibilidad excepcionales. El principio de funcionamiento principal se basa en el proceso de doblado por estirado rotatorio : el tubo se sujeta a una matriz de curvatura y el brazo doblador gira alrededor de la matriz, formando gradualmente el material hasta un ángulo y radio preestablecidos.
Un sistema completo de doblado de precisión consta de cinco componentes clave que funcionan juntos como un sistema integrado:
Bend Die : la herramienta de conformado principal que determina el radio de curvatura.
Troquel de sujeción : asegura el tubo firmemente contra el troquel doblado para evitar el deslizamiento.
Troquel de presión : Aplica fuerza controlada para mantener el tubo contra el troquel doblado, evitando que se aplane en el radio exterior.
Mandril : Proporciona soporte interno para evitar el colapso, las arrugas o la deformación ovalada , especialmente crítico para tubos de paredes delgadas y curvaturas de radio estrecho.
Wiper Die : Posicionado en el punto tangente para evitar arrugas en el radio interior, asegurando una superficie lisa.
La máquina dobladora de tubos CNC de SLS Machinery cuenta con sistemas de servoaccionamiento totalmente eléctricos . En comparación con las máquinas hidráulicas tradicionales, logran una repetibilidad del brazo doblado de hasta ±0,05 grados y ofrecen un ahorro de energía de hasta un 70 % , con un funcionamiento más silencioso y limpio y sin riesgo de fugas de aceite. Las máquinas están equipadas con sistemas de control multieje que gestionan con precisión tres parámetros críticos: grado de curvatura (DOB), distancia entre curvaturas (DBB) y plano de curvatura (POB), lo que permite curvaturas complejas en múltiples planos 3D y formas libres de radio variable..
Ventajas clave: ¿Por qué elegir dobladoras de tubos CNC de precisión?
Precisión y consistencia inigualables : elimina el error humano y garantiza resultados idénticos desde la primera parte hasta la milésima , cumpliendo con estrictos estándares en la industria aeroespacial, automotriz y otras industrias de alta demanda.
Alta eficiencia y bajos índices de desechos : la programación automatizada y los cambios rápidos de herramientas acortan los tiempos de ciclo; La simulación de software optimiza los caminos para minimizar el desperdicio de material.
Maneja geometrías complejas : realiza fácilmente curvaturas en varios planos, curvaturas hacia la izquierda y hacia la derecha y formación de bobinas, lo que hace posibles diseños de intercambiadores de calor compactos y de alto rendimiento.
Amplia compatibilidad de materiales : con herramientas y configuraciones de mandril adecuadas, maneja cobre, acero inoxidable, aluminio, titanio y varios otros materiales de tubos.
Aplicaciones clave: soporte para la formación de tubos en industrias principales
El equipo de doblado de precisión de SLS Machinery desempeña un papel vital en múltiples sectores de fabricación :

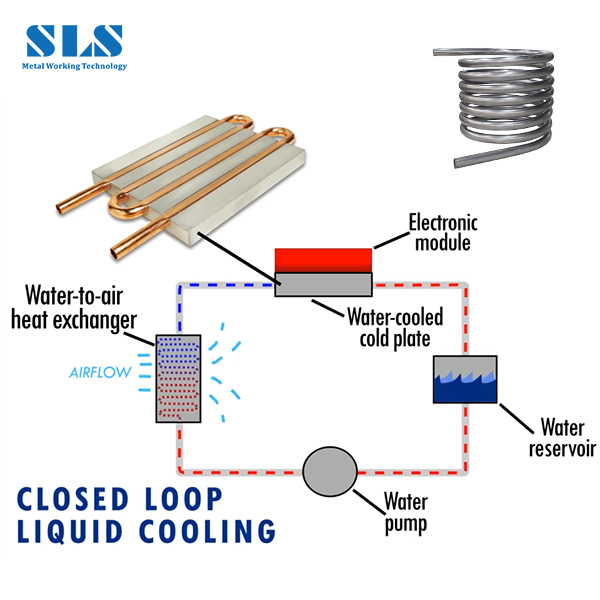

Fabricación de intercambiadores de calor y HVAC : esta es el área de aplicación más crítica. Ya sean tubos en U de cobre y serpentines en condensadores y evaporadores de aire acondicionado, o tubos helicoidales de acero inoxidable en intercambiadores de calor industriales, el doblado de precisión garantiza trayectorias de flujo suaves y una superficie máxima de transferencia de calor para mejorar la eficiencia energética. El equipo de SLS Machinery maneja tubos de cobre y acero inoxidable de paredes delgadas sin arrugarse ni deformarse, preservando el rendimiento del intercambiador de calor.
Producción de electrodomésticos : desde microondas, hornos y lavavajillas hasta calentadores de agua y lavadoras , numerosos elementos calefactores eléctricos y componentes de tubos requieren un doblado de precisión.
Industria automotriz : Se utiliza para líneas de combustible, tubos de freno, armazones de asientos y tubos de sistemas de gestión térmica en vehículos de nueva energía.
Equipos comerciales e industriales : cubre aplicaciones en maquinaria alimentaria, instrumentos de diagnóstico médico, equipos de fabricación de semiconductores y otros campos con requisitos exigentes de precisión y limpieza.
SLS Machinery: su socio tecnológico de fabricación de tubos
Como fabricante profesional centrado en equipos de procesamiento de tubos, SLS Machinery no solo ofrece dobladoras de tubos CNC y máquinas formadoras de extremos estándar. Nuestra principal fortaleza radica en brindar soluciones completas, desde el diseño de herramientas personalizadas (mandriles, matrices curvadas, etc.) hasta máquinas totalmente personalizadas según sus dibujos y requisitos de producción específicos.

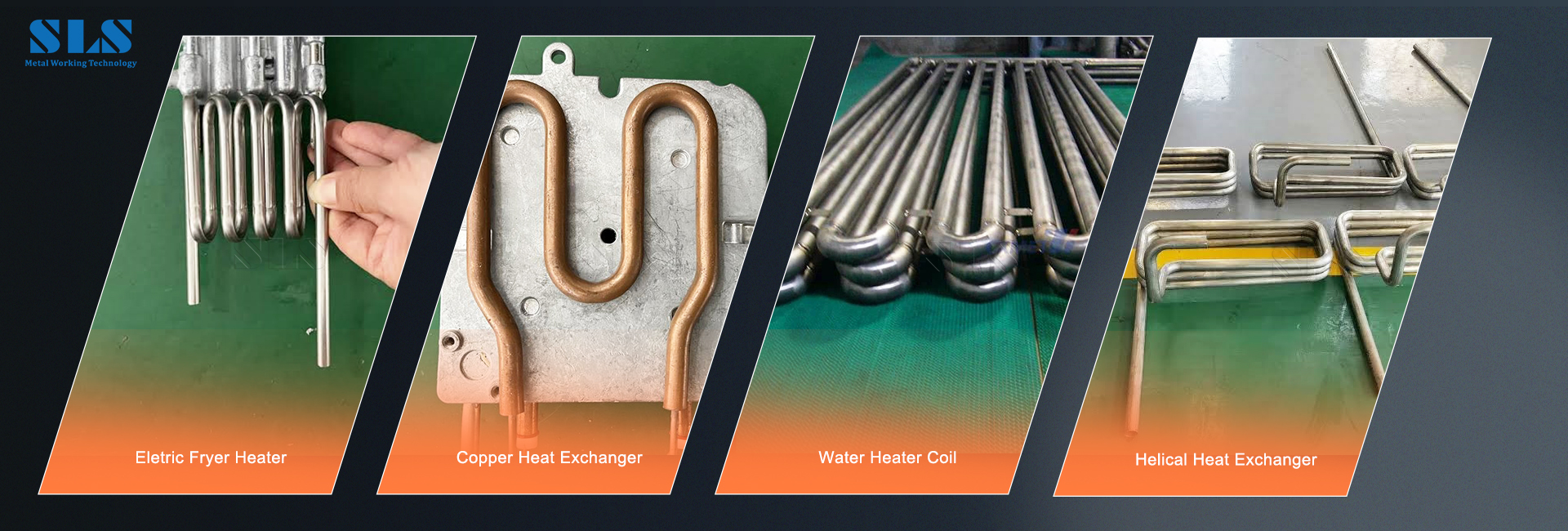

Nuestros proyectos recientemente completados incluyen serpentines intercambiadores de calor de cobre (doblado de tubos de cobre), tubos calefactores helicoidales y serpentines cuadrados de acero inoxidable, lo que demuestra la flexibilidad de nuestro proceso en el manejo de diferentes materiales, secciones transversales y geometrías complejas.
Desde la evaluación de proyectos y el diseño de procesos hasta la entrega de equipos y el soporte técnico, SLS Machinery se dedica a ayudarlo a optimizar sus procesos de producción y mejorar la competitividad de sus productos. Contáctenos para discutir sus necesidades específicas.
