Introducción
En la fabricación de doblado de tubos CNC , la mayoría de los defectos de doblado, incluyendo arrugas del tubo, aplanamiento de la sección transversal, agrietamiento del tubo y ovalidad excesiva, no son causados por errores de precisión de la máquina dobladora de tubos CNC , sino por una coincidencia incorrecta de las dimensiones del tubo. El diámetro exterior (OD), el diámetro interior (ID) y el espesor de la pared del tubo son los tres parámetros básicos principales que determinan el efecto de formación de curvatura, la coincidencia de herramientas, la configuración de parámetros de curvatura y el rendimiento del servicio del producto terminado.
SLS Machinery , un fabricante profesional de máquinas dobladoras de tubos CNC de alta precisión , resume la experiencia práctica industrial y los datos técnicos de la industria de Google. Este artículo explica sistemáticamente las definiciones, fórmulas de cálculo, diferencias funcionales y principios de aplicación de flexión del diámetro exterior, diámetro interior del tubo y espesor de pared. Resuelve problemas de producción comunes, como la selección irrazonable de tubos, la falta de coincidencia de herramientas y la calidad de doblado inestable, ayudando a los fabricantes a lograr una producción de doblado de tubos sin defectos y de alta precisión.
1. Definición básica y medición industrial del diámetro exterior del tubo
1.1 ¿Qué es el diámetro exterior del tubo (OD)?
El diámetro exterior del tubo (OD) se refiere al ancho máximo de la sección transversal externa de un tubo de metal, medido desde una pared exterior hasta la pared exterior opuesta. Como el estándar de tamaño más intuitivo y prioritario para la combinación de herramientas de doblado de tubos , el diámetro exterior se fija independientemente de los cambios en el espesor de la pared y se usa ampliamente para la clasificación de modelos de tubos y la calibración de parámetros de máquinas en el procesamiento de tubos industriales.
1.2 Funciones principales del diámetro exterior en el doblado de tubos CNC
El diámetro exterior es la base principal para seleccionar matrices de doblado, abrazaderas y matrices de presión de máquinas dobladoras de tubos automáticas . Los diferentes diámetros exteriores de los tubos corresponden a tamaños de herramientas exclusivos y umbrales de fuerza de flexión:
Los tubos de diámetro exterior grande requieren herramientas de doblado de alta resistencia y un par de doblado hidráulico más alto, con un radio de curvatura mínimo mayor para evitar el colapso del tubo.
Los tubos de diámetro exterior pequeño se adaptan a herramientas compactas y al doblado a baja presión, adecuados para doblados de precisión de radio pequeño
El diámetro exterior y las herramientas no coincidentes causarán directamente deslizamiento del tubo, indentación de la superficie, desviación del ángulo y productos defectuosos en el lote, que es el factor principal que afecta la consistencia del doblado de tubos de precisión .
1.3 Métodos profesionales de detección de OD
En la producción en masa, los operadores utilizan calibradores digitales, micrómetros y medidores de paso para un muestreo rápido de OD. Se requiere una medición circunferencial de múltiples puntos para detectar la ovalidad del tubo y garantizar que la redondez del tubo cumpla con los estándares de curvatura antes del procesamiento.
2. Diámetro interior del tubo (ID): Dimensión funcional para aplicaciones post-doblado
2.1 Definición y cálculo del diámetro interior del tubo
El diámetro interior del tubo (ID) representa el tamaño del orificio interior hueco del tubo, lo que determina el espacio de flujo interno y la holgura del cableado. A diferencia del OD (dimensión de formación externa), el ID se centra en el rendimiento funcional práctico de los tubos doblados terminados. La fórmula de cálculo industrial estándar es: ID = OD – 2 × Espesor de la pared.
2.2 Cómo el DI afecta la calidad del plegado y la aplicación industrial
La tensión de flexión provocará una pequeña deformación de la pared interior del tubo. Los tubos de pared delgada y diámetro interior pequeño son propensos a arrugarse en el interior y a contraerse el orificio durante la flexión, lo que reduce la eficiencia del flujo de fluido y afecta la seguridad de la tubería. Por lo tanto, la tolerancia del DI debe controlarse estrictamente para tuberías hidráulicas, sistemas neumáticos y tubos de conductos eléctricos.
El DI estable después de la flexión es el estándar central para tuberías industriales calificadas, y determina directamente la resistencia a la presión, la estabilidad del flujo y la vida útil de los sistemas de transmisión de fluidos.
3. Espesor de la pared del tubo: factor clave de flexibilidad y resistencia estructural
3.1 Definición y medición precisa
El espesor de la pared del tubo es la distancia vertical entre la pared exterior y la pared interior del tubo, que determina la rigidez, ductilidad y resistencia a la presión del tubo metálico. Es la variable más crítica para ajustar los parámetros de plegado del CNC ..
Además del cálculo de la fórmula (Espesor de pared = (OD-ID)/2), los medidores de espesor ultrasónicos se usan ampliamente para pruebas no destructivas de tubos con formas especiales y tubos doblados terminados para garantizar un espesor de pared uniforme y evitar la concentración de tensiones locales.
3.2 Características de flexión de tubos de pared gruesa y de pared delgada
Tubo de pared gruesa : alta resistencia estructural, no es fácil de colapsar, pero requiere una gran fuerza de flexión y un proceso de formación de baja velocidad para evitar grietas por tracción en la pared exterior, adecuado para estructuras mecánicas de alta resistencia y tuberías de alta presión.
Tubo de pared delgada : buena ductilidad y fácil de formar curvaturas complejas, pero propenso a arrugarse y aplanarse; Debe estar equipado con un soporte interno para el mandril de doblado de tubos para controlar la ovalidad.

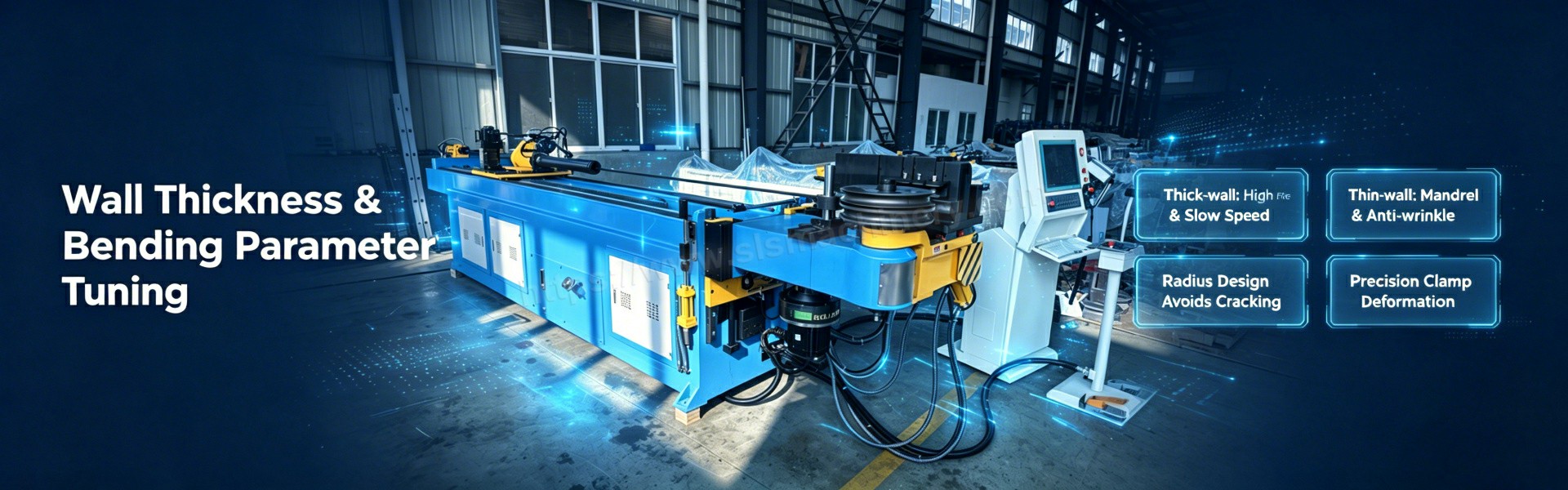

3.3 Ajuste de parámetros según el espesor de la pared
Las máquinas dobladoras de tubos inteligentes profesionales necesitan ajustar dinámicamente la presión de sujeción, la velocidad de doblado y la velocidad de avance según el espesor de la pared. Una coincidencia razonable de parámetros puede resolver eficazmente defectos comunes como el adelgazamiento de las paredes, la distorsión del tubo y la desviación del rebote en el proceso de doblado.
4. Relación lógica entre OD, ID y espesor de pared
Las tres dimensiones forman una relación de restricción geométrica fija: el diámetro exterior determina la especificación general del tubo, el espesor de la pared controla la resistencia estructural y la dificultad de flexión, y el diámetro interior finalmente define el espacio de aplicación funcional. Una coincidencia de dimensiones irrazonable dará lugar a efectos de flexión contradictorios:
Diámetro exterior grande + pared delgada: fácil de doblar pero con alto riesgo de colapso de la sección transversal
Diámetro exterior pequeño + pared gruesa: alta resistencia pero difícil de moldear, fácil de agrietar durante la flexión con radio estrecho
Colocación equilibrada de dimensiones: logra una integración perfecta de la conformabilidad por flexión y la estabilidad estructural
De acuerdo con estándares internacionales como ASTM y EN, los fabricantes profesionales optimizarán la selección de dimensiones de los tubos en función del radio de curvatura y la tecnología de procesamiento para garantizar una curvatura sin defectos.
5. Estándares de coincidencia de dimensiones de tubos para equipos de doblado CNC
Cada modelo de máquina dobladora de tubos CNC tiene un rango de procesamiento de diámetro exterior fijo y una tolerancia de espesor de pared. Exceder el rango de carga del equipo provocará desgaste de la herramienta, sobrecarga del motor y reducción de la precisión del doblado. Antes de la producción en masa, los operadores deben verificar las especificaciones de los tubos, combinar herramientas profesionales y formular procesos de doblado específicos de acuerdo con las características del material (acero dulce, acero inoxidable, aleación de aluminio).
Para aplicaciones livianas como muebles y pasamanos, se prefieren los tubos de paredes delgadas con diámetro exterior pequeño; para bastidores de automóviles, tuberías aeroespaciales y equipos hidráulicos, se requieren tubos de pared gruesa de diámetro exterior mediano y grande con un rendimiento estructural estable.
6. Consejos para el control de calidad del doblado y detección de dimensiones de alta precisión
La detección precisa de las dimensiones es la premisa para una calidad de plegado estable. Los procesos de detección industriales estandarizados incluyen muestreo de materia prima antes del doblado, inspección en máquina durante el procesamiento e inspección completa después del conformado. La medición multiángulo y multipunto evita eficazmente defectos en lotes causados por la ovalidad del tubo y la desviación del espesor de la pared.
Al cooperar con sistemas de detección inteligentes, las modernas máquinas dobladoras de tubos con control de circuito cerrado pueden realizar un monitoreo en tiempo real de los cambios dimensionales de los tubos y una compensación automática de parámetros, lo que mejora en gran medida la tasa de calificación de la producción.
Conclusión
El diámetro exterior, el diámetro interior del tubo y el espesor de la pared son los tres pilares del diseño y el control de calidad del proceso Dominar la definición, diferencia y lógica de coincidencia de las tres dimensiones puede resolver fundamentalmente defectos de flexión comunes, mejorar la precisión del procesamiento y reducir los costos de producción. de doblado de tubos CNC .
Como proveedor confiable de equipos de doblado de alta precisión, SLS Machinery se enfoca en la optimización del ajuste dimensional y la iteración del proceso de varios tubos metálicos. Nuestra serie de inteligentes máquinas dobladoras de tubos CNC admiten la adaptación automática de parámetros para tubos con diferentes diámetros exteriores, diámetros interiores y espesores de pared, y están equipadas con herramientas profesionales antiovalidad y sistemas de detección en tiempo real. Brindamos soluciones integrales de doblado de precisión para las industrias automotriz, aeroespacial, médica, de fabricación mecánica y de ingeniería de tuberías.
Preguntas frecuentes
P1: ¿Cuáles son las diferencias principales entre el diámetro exterior, el diámetro interior del tubo y el espesor de la pared en el doblado CNC?
A1: OD es la dimensión de formación externa para la coincidencia de herramientas; ID es la dimensión funcional interna para escenarios de aplicación; El espesor de la pared determina la capacidad de flexión del tubo y la resistencia estructural. Los tres deciden conjuntamente el proceso de plegado y la calidad del producto acabado.
P2: ¿Por qué el diámetro exterior del tubo determina la selección de herramientas para la máquina dobladora de tubos?
A2: El tamaño de la matriz y la abrazadera de la máquina dobladora de tubos CNC se personaliza según el diámetro exterior del tubo. La coincidencia precisa del diámetro exterior garantiza una sujeción estable y una tensión uniforme, evitando la deformación del tubo y errores de procesamiento.
P3: ¿Cómo afecta el espesor de la pared al efecto de flexión del tubo?
A3: Las paredes gruesas mejoran la resistencia del tubo pero requieren una mayor fuerza de flexión; Las paredes delgadas son fáciles de formar pero propensas a arrugarse y colapsar. Ajustar la velocidad y la presión de doblado según el espesor de la pared es la clave para un doblado de precisión.
P4: ¿Cómo calcular y detectar con precisión el diámetro interior del tubo?
R4: El DI se puede calcular mediante la fórmula DI=OD-2×espesor de pared y se puede verificar mediante calibradores internos o calibres de orificios para garantizar que el espacio interno cumpla con los requisitos de la aplicación posterior al doblado.
P5: ¿Puede una dobladora de tubos CNC procesar tubos con diferentes dimensiones?
R5: Sí. profesional La máquina dobladora de tubos CNC inteligente puede cambiar parámetros y reemplazar herramientas correspondientes para adaptarse a diferentes especificaciones de diámetro exterior de tubo y espesor de pared, logrando una producción flexible en múltiples escenarios.
