¿Alguna vez has notado bordes ásperos y dentados después de cortar tubos de metal? Las rebabas son más que una molestia cosmética: crean riesgos de seguridad, complican el ensamblaje posterior y añaden costosos trabajos de acabado secundario. Las causas fundamentales de las rebabas al cortar tubos radican en el comportamiento del material, los parámetros de corte, el estado de la herramienta y la configuración de la máquina. Esta guía explica por qué se forman rebabas en las máquinas cortadoras de tubos tipo sierra, desde máquinas cortadoras de tubos manuales hasta máquinas cortadoras de tubos semiautomáticas y máquinas cortadoras de tubos completamente automáticas , y cómo controlarlas para realizar cortes más limpios y seguros.

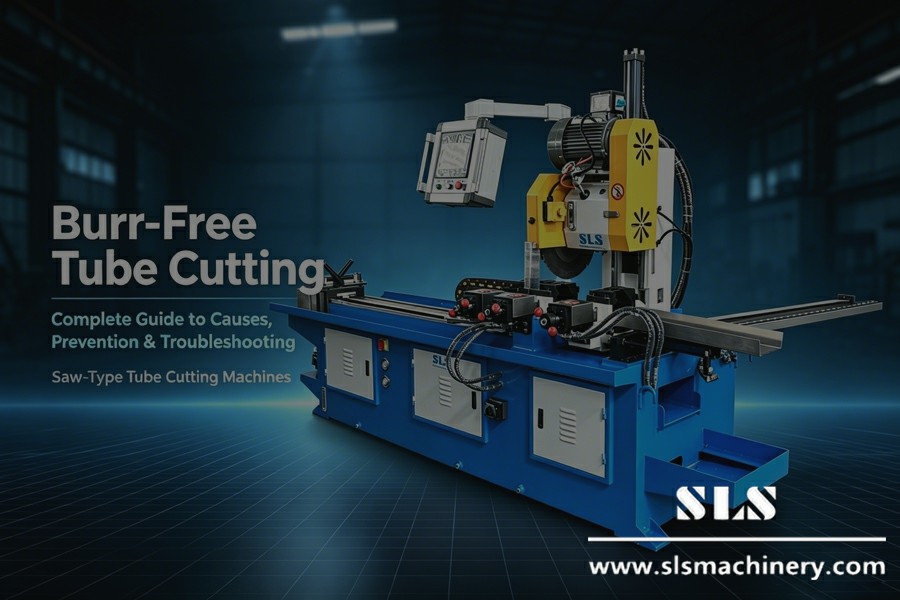

En SLS Machinery, nuestra máquina cortadora de tubos CNC y nuestros sistemas de corte de tubos con sierra circular en frío están diseñados según principios de corte sin rebabas: bastidores rígidos de la máquina, sujeción hidráulica de precisión y herramientas Desde líneas de escape de automóviles hasta muebles de acero y fabricación de sistemas HVAC, nuestras máquinas ofrecen cortes cuadrados y suaves con una mínima zona afectada por el calor y sin eliminación secundaria de rebabas. Esta guía explica las causas, los tipos, los métodos de prevención y los pasos de solución de problemas de las rebabas para que pueda aprovechar al máximo sus operaciones de corte de tubos. de hoja de sierra HSS combinadas.
Cuando se corta un tubo, el metal en el punto de salida puede sufrir deformación plástica. En lugar de separarse limpiamente, el material se estira o dobla hacia afuera, formando rebabas. Esto sucede porque la fuerza de corte empuja el metal en lugar de cortarlo limpiamente. Los tubos con paredes delgadas o estructuras flexibles son especialmente propensos a este problema, ya que no pueden resistir bien la presión de corte. El resultado es un borde elevado o solapa que sobresale de la superficie cortada. En un proceso de corte de tubos con sierra en frío con una hoja de sierra HSS afilada , la baja velocidad de corte y la acción de los dientes similares a los de un fresado minimizan el flujo de plástico, razón por la cual el corte en frío es el estándar de la industria para trabajos con tubos sensibles a las rebabas.
El corte genera calor. Si este calor es demasiado alto o concentrado, puede ablandar o derretir parcialmente el metal cerca del corte. Esta zona reblandecida pierde fuerza, lo que hace que el material fluya o se pegue en lugar de romperse limpiamente. El sobrecalentamiento también provoca oxidación o decoloración, lo que debilita aún más el borde. Cuando el metal se enfría, se solidifica con bordes ásperos y desiguales: rebabas. A diferencia del aserrado por fricción en caliente, una sierra circular en frío elimina el material mediante fresado a baja velocidad de la hoja, manteniendo la pieza de trabajo fría y evitando la zona afectada por el calor que produce rebabas fundidas. El control adecuado del calor (a través de la velocidad, la alimentación y el uso correcto del refrigerante) es esencial para evitar este problema.
Si la herramienta de corte no está correctamente acoplada o si los parámetros de corte están fuera de lugar, se forman rebabas fácilmente. Por ejemplo, cortar demasiado lento puede provocar una acumulación excesiva de calor, mientras que cortar demasiado rápido puede no cortar completamente el metal y dejar bordes ásperos. Las velocidades de avance o la profundidad de corte incorrectas también hacen que la herramienta se arrastre o vibre, empujando el material en lugar de cortarlo limpiamente. En las máquinas controladas por CNC, la optimización de los parámetros de corte (adaptar la velocidad de la hoja, la velocidad de avance y la fuerza de sujeción al diámetro del tubo y al espesor de la pared) es la primera línea de defensa contra la formación de rebabas.
Una hoja desafilada o desgastada aumenta la fricción y la resistencia al corte. No puede cortar el material del tubo suavemente, por lo que rasga o deforma el borde. Este desgaste también eleva la temperatura de corte, lo que aumenta el daño térmico. Las hojas afiladas reducen las rebabas al realizar cortes limpios con menos fuerza y calor. La inspección periódica del filo de la hoja de sierra y el reemplazo oportuno son fundamentales para mantener la calidad del corte. Las hojas HSS de primera calidad con revestimientos de PVD o TiN prolongan significativamente la vida útil del afilado en cortes de gran volumen.
Si el tubo no está firmemente sujeto o es inestable durante el corte, puede moverse o vibrar. Esta inestabilidad provoca una presión de corte y un acoplamiento de la herramienta desiguales, lo que genera bordes irregulares y rebabas. Los tubos largos o de paredes delgadas son particularmente vulnerables a la flexión o al desplazamiento. Los sistemas de sujeción hidráulicos de las máquinas automáticas sujetan el tubo de forma rígida durante todo el corte, mientras que los rodillos de soporte evitan que las piezas de trabajo largas se doblen; ambos son esenciales para cortar tubos sin rebabas . En las máquinas manuales, el operador debe aplicar una fuerza de sujeción constante con la mano, lo cual es una de las razones por las que el control de las rebabas es más difícil de repetir.
Consejo: Inspeccione periódicamente el filo de la hoja y mantenga la velocidad de corte adecuada para minimizar la deformación plástica y la acumulación de calor que causan rebabas después del corte del tubo.

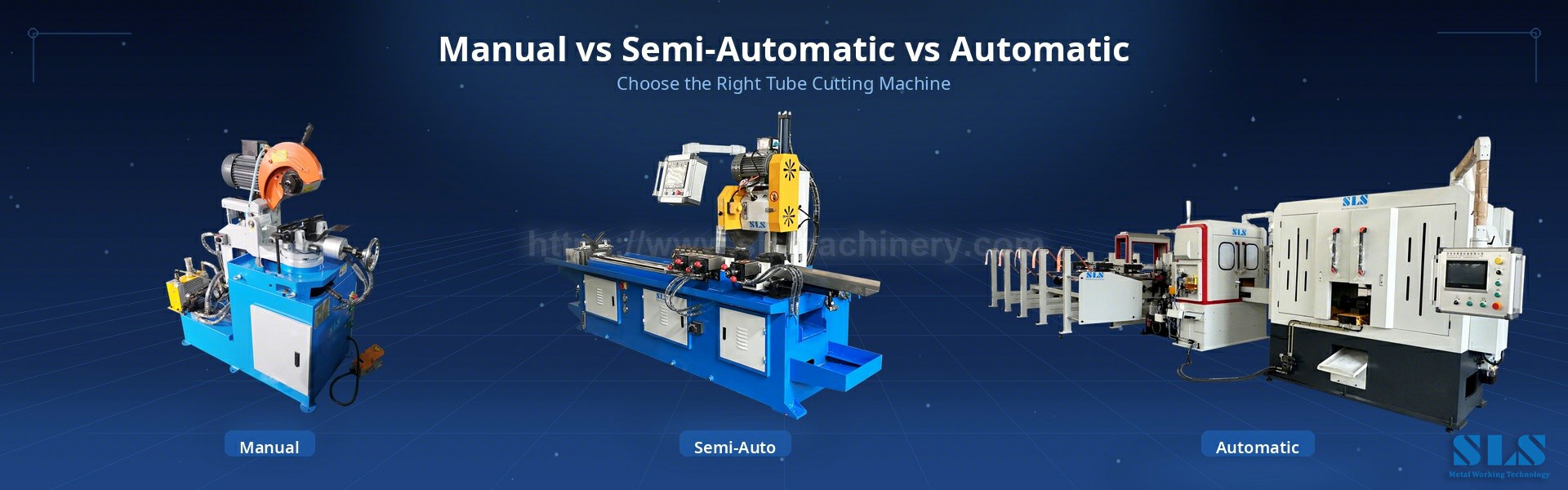

El tipo de máquina cortadora de tubos que elija afecta directamente el control de las rebabas, la productividad y el costo. Las máquinas cortadoras de tubos tipo sierra se dividen en tres categorías principales: manuales, semiautomáticas y completamente automáticas. Comprender sus diferencias le ayudará a seleccionar el equipo adecuado para sus necesidades de producción.
Una máquina cortadora de tubos manual requiere que el operador alimente el tubo, sujete la pieza de trabajo y baje la hoja de sierra con la mano. La velocidad de corte, la presión de avance y la aplicación de refrigerante dependen de la habilidad y consistencia del operador.
· Ventajas: Costo inicial más bajo; construcción sencilla y fácil mantenimiento; máxima flexibilidad para lotes pequeños y cambios de tamaño frecuentes; no se requieren habilidades de programación
· Desventajas: El tamaño de las rebabas varía según la técnica del operador; velocidad de producción lenta; mayor trabajo físico; Es difícil mantener una fuerza de sujeción constante, lo que aumenta el riesgo de movimiento del tubo y formación de rebabas.
· Ideal para: talleres pequeños, trabajos de mantenimiento, prototipos y cortes ocasionales de tamaños mixtos
Debido a que el avance y la sujeción se controlan manualmente, las máquinas manuales tienden a producir resultados de rebaba más variables: un operador capacitado puede cortar limpiamente, pero es difícil mantener la repetibilidad entre turnos.
Una máquina cortadora de tubos semiautomática automatiza parte del ciclo (generalmente la sujeción, el descenso de la cuchilla o la parada longitudinal) mientras el operador aún carga el tubo y activa el ciclo. Esto elimina las dos acciones humanas más variables: la fuerza de sujeción y el avance de la hoja.
· Ventajas: Fuerza de sujeción y corte más consistente que las máquinas manuales, lo que reduce la variación de las rebabas; mayor rendimiento con un solo operador; la sujeción hidráulica o neumática impide el movimiento del tubo; los topes longitudinales mejoran la precisión de la posición de corte; costo moderado
· Desventajas: El operador aún maneja la carga y descarga, por lo que el tiempo del ciclo está limitado por la velocidad humana; menos flexible para programas complejos de varias longitudes que el CNC completo; el cambio de lote todavía lleva tiempo
· Ideal para: Producción de volumen medio de tamaños de tubos estándar, talleres que necesitan una calidad constante sin una inversión total en automatización
Las máquinas semiautomáticas son la opción más común para los pequeños y medianos fabricantes que actualizan el corte manual. Con sujeción automática y avance constante de la hoja, ya producen significativamente menos rebabas que el funcionamiento manual.
Una máquina cortadora de tubos automática (y su variante CNC, la máquina cortadora de tubos CNC ) realiza todo el ciclo sin intervención del operador: alimentación automática desde un paquete o almacén, posicionamiento longitudinal servocontrolado, sujeción automática, descenso de la cuchilla, corte y descarga de piezas. Todos los parámetros (velocidad de la hoja, velocidad de avance, presión de sujeción, flujo de refrigerante) están programados y se pueden repetir con los mismos valores en cada ciclo.
· Ventajas: Máxima consistencia sin rebabas porque cada parámetro está controlado por programa y es idéntico en cada corte; productividad muy alta con un solo operador manejando múltiples máquinas; la alimentación servo y la sujeción hidráulica minimizan la deformación plástica; cambios de longitud y ángulo programables en segundos; integración con líneas automatizadas para fabricación de gran volumen
· Desventajas: Mayor inversión inicial; requiere habilidades de programación y capacitación de operadores; mantenimiento más complejo (sistemas hidráulicos, servo y PLC); menos económico para lotes muy pequeños
· Ideal para: Producción de gran volumen, como líneas de escape de automóviles, marcos de muebles de acero, componentes HVAC y fabricación de tubos en masa.
En las máquinas automáticas, el corte de tubos sin rebabas se convierte en una capacidad de la máquina más que en una habilidad del operador. Los parámetros programados, la sujeción sincronizada y el avance controlado de la hoja producen los cortes más limpios y repetibles de los tres tipos.
El mismo tubo, cuchilla y material producirán diferentes resultados de rebaba en diferentes tipos de máquinas:
· Manual: Rebabas variables dependiendo de la técnica del operador; Mayor riesgo de movimiento del tubo y vibración durante el corte.
· Semiautomático: la sujeción constante elimina el movimiento del tubo; La variación de las rebabas proviene principalmente del estado de la hoja y de la selección de velocidad.
· Automático/CNC: Parámetros totalmente repetibles; El control de las rebabas está limitado principalmente por el afilado de la hoja y la programación correcta de los parámetros.
Al seleccionar una máquina, haga coincidir el nivel de automatización con el tamaño de sus lotes, los requisitos de calidad y el presupuesto. Muchos fabricantes comienzan con una máquina semiautomática y la actualizan a automática o CNC a medida que crecen los volúmenes.
Cuando trabaje con máquinas cortadoras de tubos , encontrará varios tipos de rebabas. Conocer cada uno de ellos ayuda a diagnosticar problemas y elegir la solución adecuada. Estas son las rebabas más comunes que verá:
Las rebabas de Poisson se forman debido a la deformación plástica durante el corte. Cuando la herramienta presiona sobre metal dúctil, el material fluye hacia los lados, creando un borde elevado a lo largo de la línea de corte. Estas rebabas suelen tener el aspecto de solapas o labios finos y alargados que sobresalen del borde del tubo. A menudo ocurren en metales más blandos o paredes delgadas, donde el material se estira fácilmente en lugar de romperse limpiamente.
· Aparecer a lo largo del borde cortado
· Colgajos delgados, a veces afilados
· Causado por el flujo lateral de material.
· Más común en metales dúctiles
Las rebabas por vuelco ocurren cuando la herramienta de corte sale del material y el borde se curva o dobla. Esto es típico en el fresado o la perforación, pero también puede ocurrir en el corte de tubos si la hoja se arrastra o la velocidad de avance no es óptima. La rebaba parece un pequeño labio curvado o una aleta que se ha enrollado sobre el borde, a menudo más gruesa y dura que las rebabas de Poisson.
· Solapas de borde grueso y rizado
· Resultado de salida de herramienta arrastrando material
· Puede interferir con el montaje o causar lesiones
Las rebabas aparecen cuando el material se desprende de manera desigual en la salida del corte. En lugar de un acabado liso, el borde parece irregular o rasgado. Esto sucede cuando la fuerza de corte supera la resistencia del material o cuando el tubo no está correctamente soportado, provocando que se rompa de forma irregular. Estas rebabas suelen ser ásperas y quebradizas y pueden crear concentraciones de tensión en la pieza terminada.
· Bordes dentados y rasgados
· Forma por fractura incontrolada del material.
· Común en tubos frágiles o de paredes gruesas
· Puede provocar concentraciones de estrés.
Las rebabas de corte ocurren en la etapa final cuando la pieza se separa del tubo restante. La hoja puede dejar una pequeña cresta o un borde áspero al completar el corte. Este tipo de rebaba es especialmente común en operaciones de máquinas de tronzado o corte . Suele ser un borde pequeño y elevado, pero puede ser afilado o desigual si la hoja está desafilada o los parámetros no son correctos.
· Ubicado en la línea de separación
· Pequeñas crestas o bordes ásperos
· Relacionado con el filo y la velocidad de la hoja
· Afecta la calidad de la pieza final
Consejo: Inspeccione de cerca el tipo de rebaba después del corte. Hacer coincidir las características de las rebabas con sus causas le ayuda a ajustar la velocidad de corte, el filo de la herramienta o la sujeción para reducirlas de forma eficaz.
La velocidad de corte juega un papel importante en la formación de rebabas durante el corte de tubos. Si la velocidad es demasiado lenta, la herramienta pasa demasiado tiempo sobre el material, provocando una acumulación excesiva de calor. Este calor ablanda el metal cerca del corte, haciéndolo propenso a derretirse o deformarse plásticamente, lo que genera rebabas grandes y ásperas. Por otro lado, cortar demasiado rápido podría no permitir que la herramienta corte completamente la pared del tubo de manera limpia, lo que provocaría que la hoja arrastre o rasgue el material y cree rebabas irregulares.
Encontrar la velocidad de corte adecuada es como alcanzar un 'punto óptimo'. A esta velocidad, la herramienta corta suavemente sin sobrecalentarse ni arrastrarse. Para el corte de tubos con sierra en frío , las velocidades de superficie de la hoja recomendadas suelen ser de 60 a 120 m/min para acero estructural y de 30 a 50 m/min para acero inoxidable austenítico. Los tubos de paredes delgadas a menudo requieren una alimentación más lenta para evitar que se doblen, pero la velocidad aún debe ser lo suficientemente rápida para evitar daños por calor.
La potencia de corte influye directamente en la cantidad de calor que se genera durante el proceso. Una mayor potencia significa más energía entregada al tubo, lo que derrite o ablanda el metal más rápido. Si bien esto ayuda a realizar un corte limpio, demasiada potencia provoca sobrecalentamiento y fusión excesiva, lo que produce rebabas duras, ásperas o incluso parcialmente fusionadas con el borde del tubo.
Por el contrario, una potencia baja podría no cortar completamente la pared del tubo, lo que provocaría que la cuchilla empujara o rasgara el material. Es esencial hacer coincidir correctamente la potencia con el espesor del tubo y el tipo de material. Para los tubos de acero inoxidable, que tienen una alta resistencia térmica, la potencia moderada a alta con entrada de calor controlada suele funcionar mejor. En las máquinas CNC, el control de potencia y alimentación servomantiene la entrada de calor constante durante todo el ciclo de corte.
La geometría de la herramienta es muy importante para el aserrado. Una hoja con el ángulo de ataque correcto y un borde afilado corta limpiamente, minimizando la deformación del material. Para cortar acero inoxidable, las hojas de sierra utilizan un paso de diente variable para romper la acumulación continua de calor y ángulos de ataque negativos (-5° a -10°) para fortalecer el diente y al mismo tiempo reducir la fricción. El número de dientes y el espacio de las virutas también afectan la formación de rebabas: las hojas con más dientes producen cortes más finos pero necesitan velocidades más altas, mientras que menos dientes con gargantas de virutas más grandes mejoran la evacuación de las virutas y reducen el calor. La geometría inadecuada de la herramienta hace que la herramienta se arrastre o vibre, empujando el metal hacia los lados y creando rebabas.
La velocidad de avance controla la rapidez con la que se mueve el tubo en relación con la herramienta de corte. Velocidades de alimentación demasiado lentas aumentan el aporte de calor, lo que corre el riesgo de sufrir daños térmicos y grandes rebabas. Velocidades de avance demasiado rápidas pueden provocar cortes incompletos o saltos de herramientas, lo que produce bordes ásperos y rebabas.
Optimizar las velocidades de avance significa equilibrar la velocidad y la potencia de corte para que la herramienta corte de manera eficiente sin sobrecalentarse ni arrastrarse. Aumentar ligeramente la velocidad de alimentación en tubos gruesos puede reducir la acumulación de calor, pero sólo si la potencia es suficiente para mantener un corte limpio. Para tubos delgados, pueden ser necesarias velocidades de alimentación más lentas para evitar que se doblen, pero deben combinarse con herramientas afiladas y una evacuación de viruta adecuada. En las máquinas automáticas el avance se programa por material y diámetro; en las máquinas manuales depende de la constancia con la que el operador baja la hoja.
Consejo: Pruebe siempre las combinaciones de velocidad de corte y avance en tubos de muestra para encontrar el equilibrio que produzca cortes limpios con mínimas rebabas antes de comenzar la producción completa.

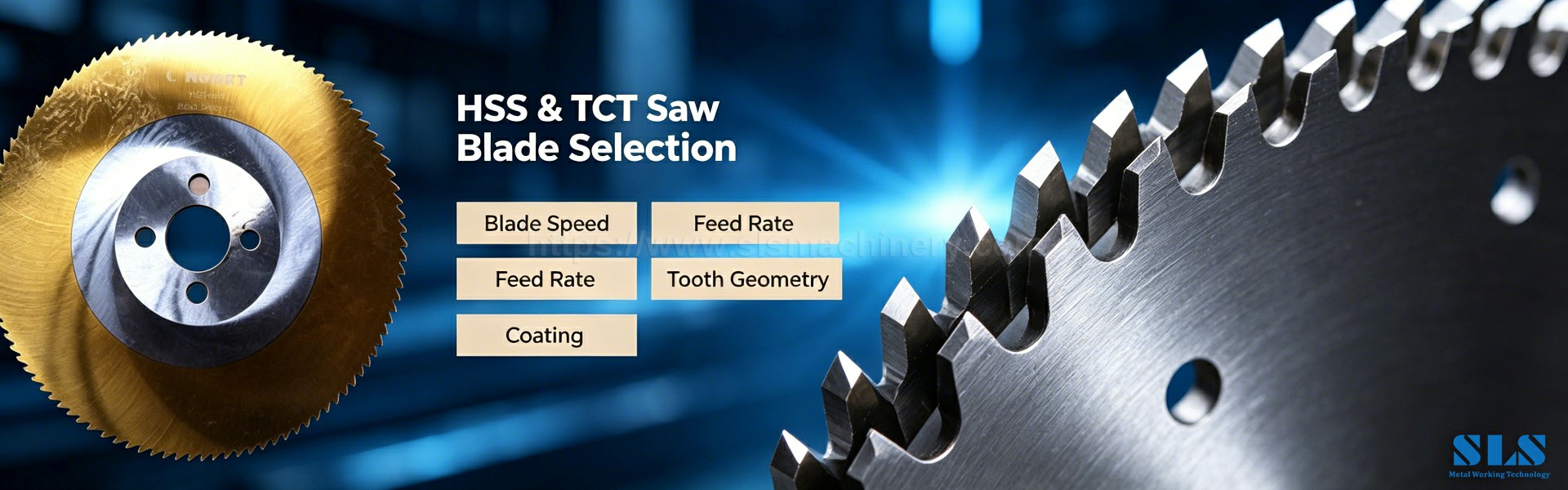

Elegir las herramientas y cuchillas de corte adecuadas es fundamental para reducir las rebabas después del corte de tubos. La selección correcta coincide con las especificaciones del tubo y las condiciones de corte, lo que garantiza cortes más limpios y menos posprocesamiento.
El diámetro de la hoja afecta la estabilidad del corte y la generación de calor. Las hojas más pequeñas ofrecen precisión para tubos delgados o de diámetro pequeño, lo que reduce la vibración y la deformación. Las hojas más grandes se adaptan a tubos gruesos o grandes, lo que proporciona más potencia de corte y durabilidad.
El tipo de cuchilla debe adaptarse al material del tubo. Para cortar tubos de acero inoxidable , las hojas HSS con recubrimientos PVD o las opciones de hojas de sierra TCT (con punta de carburo de tungsteno) funcionan bien: ofrecen bordes cortantes afilados y resisten el calor, lo que minimiza las rebabas causadas por la fusión o las manchas. El uso de una hoja incorrecta puede desgastarse más rápidamente o generar un exceso de calor, lo que provocará una mala calidad de los bordes. La geometría de dientes finos y los diseños de corte fino reducen la fuerza de corte y mejoran la evacuación de virutas..
Las hojas afiladas cortan limpiamente, reduciendo la fuerza y el calor. Las herramientas desafiladas o de baja calidad aumentan la fricción, provocando que el metal se rompa o deforme. Esto da como resultado rebabas más grandes y ásperas. Las herramientas de alta calidad mantienen el filo por más tiempo, lo que garantiza cortes consistentes. La inspección periódica del filo de la hoja es esencial; los signos de falta de filo incluyen mayor resistencia al corte, bordes ásperos o decoloración. El afilado o reemplazo oportuno mantiene las rebabas bajo control.
El material adhesivo y el recubrimiento retienen los granos de corte en la hoja y afectan directamente el control de las rebabas:
· Los enlaces de resina ofrecen flexibilidad y resistencia a los golpes, buenos para cortes de precisión en tubos delgados
· Las uniones vitrificadas proporcionan dureza y resistencia al calor, ideales para tubos de acero inoxidable gruesos o duros.
· Los revestimientos PVD/TiN reducen la fricción y el calor, prolongando la vida útil de la hoja y manteniendo los bordes limpios
· Las hojas con punta de Cermet se adaptan a tubos estructurales y de acero inoxidable de paredes delgadas para un acabado superficial superior
Las hojas desgastadas pierden eficiencia de corte. Generan más calor y aplican una presión desigual, aumentando el tamaño de las rebabas. Incluso la mejor hoja necesita ser reemplazada después de una cierta cantidad de cortes o cuando el rendimiento disminuye. Las señales para reemplazar las hojas incluyen desgaste visible o grietas en la superficie de la hoja, mayor formación de rebabas a pesar de los ajustes de parámetros y tiempos de corte más prolongados o mayor carga del motor. Reemplazar las hojas rápidamente evita problemas de calidad y costosos retrabajos.
Consejo: Siempre haga coincidir el diámetro de la hoja y el tipo de diente con el tamaño y el material del tubo, y reemplace las hojas antes de que se desafilen para mantener las rebabas al mínimo y los cortes limpios.
Los fluidos refrigerantes reducen la temperatura en la zona de corte, evitando el sobrecalentamiento que ablanda o derrite los bordes metálicos y provoca rebabas. Los lubricantes también reducen la fricción entre la hoja de la sierra y la superficie del tubo, lo que reduce la generación de calor y ayuda a que la hoja se deslice suavemente. Los métodos de enfriamiento comunes incluyen refrigerantes a base de agua que absorben el calor rápidamente, lubricantes a base de aceite que reducen la fricción y sistemas de nebulización o rociado que combinan enfriamiento y lubricación. Para tubos de acero inoxidable, los refrigerantes a base de agua con inhibidores de corrosión funcionan bien. En muchas configuraciones de máquinas cortadoras de tubos , MQL (lubricación de cantidad mínima) suministra suficiente refrigerante a la zona de corte para piezas limpias y secas.
En el corte de tubos tipo sierra, el enfriamiento se suministra directamente a la hoja y a la zona de corte. El suministro adecuado de refrigerante cumple tres funciones: lubrica los dientes de la hoja, elimina el calor del corte y elimina las virutas de la ranura. Las boquillas de refrigerante deben colocarse de manera que el flujo llegue a ambos lados de la paleta en el punto de contacto con el tubo. En las máquinas automáticas, el flujo de refrigerante está controlado por el programa y se activa automáticamente al inicio de cada corte; En las máquinas manuales, el operador abre y cierra la válvula, lo que puede provocar un enfriamiento inconsistente. Un suministro constante y adecuado de refrigerante mantiene baja la temperatura de la hoja, preserva el filo de los dientes y reduce las rebabas causadas por el ablandamiento térmico.
Los sistemas de refrigeración necesitan cuidados regulares para seguir siendo eficaces:
· Verifique el nivel y la concentración del refrigerante antes de cada turno.
· Limpiar boquillas y filtros para evitar obstrucciones que privan a la zona de corte.
· Reemplace el refrigerante según lo programado: el refrigerante contaminado o degradado pierde su rendimiento de enfriamiento y lubricación
· Inspeccionar bombas y mangueras en busca de fugas o desgaste.
· Utilice el refrigerante correcto para el material del tubo, por ejemplo, refrigerante a base de agua con inhibidores de corrosión para acero inoxidable.
En máquinas con transportador de virutas o bandeja recolectora, vacíelos y límpielos periódicamente para que las virutas no contaminen el refrigerante ni interfieran con la sujeción.
Consejo: Inspeccione y mantenga periódicamente los sistemas de refrigeración y haga coincidir el tipo y el flujo de refrigerante con el material del tubo para minimizar las rebabas y mejorar la calidad del corte.
Una forma eficaz de reducir las rebabas después del corte de tubos es utilizar el corte en varias etapas. En lugar de realizar un solo corte, el proceso se divide en pasadas de corte preliminar y de acabado. El corte preliminar elimina la mayor parte del material rápidamente, pero puede dejar rebabas. Luego, la pasada de acabado refina el borde, eliminando o minimizando las rebabas aplicando un corte más ligero. Este enfoque por etapas ayuda porque la pasada de acabado utiliza menos fuerza y calor, lo que reduce la deformación plástica y el daño térmico. Por ejemplo, cortar un tubo grueso de acero inoxidable primero a mayor velocidad y luego realizar una pasada de acabado más lenta y precisa puede producir un borde más limpio con menos rebabas.
La integración de estaciones de desbarbado de tubos en la línea de producción mejora significativamente el control de las rebabas. Estas máquinas utilizan cepillos abrasivos, herramientas rotativas o cabezales desbarbadores controlados por CNC para eliminar las rebabas de forma constante y rápida. La automatización reduce el trabajo manual, acelera el procesamiento y garantiza una calidad repetible. Después del corte, las piezas pueden pasar a través de una estación de desbarbado donde se suavizan las rebabas sin dañar la superficie del tubo ni alterar las dimensiones, lo que es especialmente beneficioso para la fabricación de gran volumen donde el desbarbado manual llevaría mucho tiempo y sería inconsistente.
Las propiedades del material como la dureza, la ductilidad y la conductividad térmica afectan la formación de rebabas. La optimización avanzada del proceso implica monitorear estas propiedades y ajustar los parámetros de corte en consecuencia. Por ejemplo, el acero inoxidable de alta tenacidad y tendencia al endurecimiento por trabajo requiere diferentes velocidades de avance y corte que los tubos de aluminio. Utilizando bases de datos de materiales, los operadores pueden adaptar parámetros como velocidad, potencia y velocidad de avance a cada lote de material, minimizando las rebabas. El monitoreo continuo también ayuda a detectar el desgaste de las herramientas o cambios en la calidad del material, lo que genera ajustes oportunos para mantener cortes sin rebabas.
La estandarización de los protocolos de corte garantiza un control consistente de las rebabas en todas las tiradas de producción. Documentar velocidades de corte optimizadas, velocidades de avance, tipos de herramientas y métodos de enfriamiento crea una referencia confiable para los operadores. Los protocolos estándar reducen la variabilidad causada por la experiencia del operador o las diferencias entre las máquinas. Una fábrica que corta varios tamaños de tubos puede tener conjuntos de parámetros específicos para cada diámetro y tipo de material, lo que reduce el ensayo y error. Revisar y actualizar periódicamente estos protocolos en función de los comentarios y los nuevos datos ayuda a mantener resultados de alta calidad y sin rebabas.
Consejo: implemente un corte en varias etapas combinado con desbarbado automatizado y protocolos estandarizados para minimizar consistentemente las rebabas y mejorar la calidad del corte de tubos.
Primero, examine la rebaba de cerca para identificar su tipo:
· Rebabas de Poisson: láminas delgadas y afiladas causadas por el estiramiento lateral del material durante el corte.
· Rebabas enrolladas: Bordes gruesos y curvados de la hoja que se arrastran en la salida del corte
· Rebabas de ruptura: Bordes dentados y rasgados debido a una fractura desigual del material
· Rebabas de corte: pequeñas crestas en la línea de separación causadas por falta de filo de la hoja o velocidad inadecuada.
Conocer el tipo de rebaba ayuda a identificar qué parámetro o herramienta necesita ajuste.
La velocidad y el avance son las principales palancas para controlar las rebabas:
· Si las rebabas son grandes y parecen fundidas, la velocidad de corte o el avance pueden ser demasiado lentos, lo que provoca un sobrecalentamiento; aumente ligeramente la velocidad o ajuste el avance.
· Si las rebabas son afiladas y delgadas, la velocidad puede ser demasiado alta, lo que no permite la separación completa del material; velocidad más baja
· En máquinas automáticas, comprobar que el avance programado coincide con el diámetro de la cuchilla y el espesor de la pared del tubo.
· En máquinas manuales, capacite a los operadores para que bajen la hoja a un ritmo constante y uniforme en lugar de forzarla a pasar.
Siempre pruebe los ajustes en los tubos de desecho antes de la producción.
Los problemas con la hoja son una causa frecuente de rebabas en el corte tipo sierra:
· Inspeccione la hoja en busca de dientes desafilados, grietas, astillas o dientes faltantes.
· Verifique que la hoja funcione correctamente: una hoja doblada o deformada corta de manera desigual y produce rebabas pesadas en un lado
· Verifique el montaje de la hoja: un eje flojo o una brida desgastada permite vibración y descentramiento
· Verificar la alineación de la hoja perpendicular al eje del tubo; una hoja inclinada produce cortes en ángulo con muchas rebabas
· Utilice una hoja con el número de dientes correcto para el espesor de la pared del tubo.
El movimiento o la vibración durante el corte provocan bordes desiguales y rebabas. Utilice abrazaderas resistentes para sujetar los tubos firmemente, soporte los tubos largos o delgados para evitar que se doblen, verifique que las abrazaderas no deformen el tubo y evite apretar demasiado, lo que puede aplastar los tubos de paredes delgadas. Las piezas de trabajo estables permiten que la herramienta corte limpiamente sin empujar ni rasgar el material. En máquinas totalmente automáticas, la sujeción hidráulica y la sincronización de alimentación servo proporcionan la estabilidad necesaria para cortar tubos sin rebabas . En máquinas manuales, siempre verifique que la abrazadera esté completamente apretada antes de comenzar el corte.
Las herramientas desgastadas o dañadas aumentan la formación de rebabas. Inspeccione las hojas con regularidad para ver si están desafiladas, agrietadas o astillas; reemplace las cuchillas antes de que la calidad del corte disminuya notablemente; revise los componentes de la máquina, como las boquillas de refrigerante y las superficies de sujeción, en busca de daños o suciedad; y mantener los sistemas de refrigeración para garantizar condiciones de corte consistentes. El mantenimiento regular evita problemas inesperados de rebabas y prolonga la vida útil de la herramienta.
Consejo: mantenga un registro de resolución de problemas para realizar un seguimiento de los tipos de rebabas, los cambios de parámetros y los resultados; esto ayuda a identificar rápidamente soluciones efectivas y mantener una producción sin rebabas.
Para lograr resultados sin rebabas en el corte de tubos es necesario comprender causas clave como la deformación del material, el calor y el desgaste de las herramientas. La optimización de la velocidad de corte, la potencia y el filo de la herramienta reduce en gran medida la formación de rebabas. El mantenimiento regular y el ajuste preciso de los parámetros garantizan una calidad y eficiencia constantes. La implementación de mejores prácticas, como una sujeción y un enfriamiento adecuados, mejora el acabado de los bordes y la productividad.
SLS Machinery fabrica una línea completa de sistemas de máquinas cortadoras de tubos , desde modelos de máquinas cortadoras de tubos manuales y modelos de máquinas cortadoras de tubos semiautomáticas hasta máquinas cortadoras de tubos automáticas y centros de máquinas cortadoras de tubos CNC con sierras de corte voladoras de alta velocidad, diseñados para cortes de alta precisión y sin rebabas de tubos de acero al carbono, acero inoxidable, aluminio y cobre. Nuestras máquinas cuentan con marcos rígidos de hierro fundido, sujeción hidráulica, control de longitud programable y herramientas de hoja de sierra HSS combinadas , para las industrias de automoción, HVAC, muebles, construcción, construcción naval y petróleo y gas en todo el mundo. Póngase en contacto con SLS Machinery hoy para obtener la solución de corte de tubos que mantiene sus bordes limpios y su producción en movimiento.
