Cada tubo que sale de una cortadora láser , de sierra en frío o de un corte volador deja bordes afilados, pequeñas rebabas y un extremo imperfectamente cuadrado. Ya sea que lo doble, lo suelde, lo ensanche o lo introduzca en un accesorio, ese corte en bruto arruinará la pieza o ralentizará la línea. El biselado y el desbarbado de tubos son las dos operaciones que limpian el extremo, pero no son el mismo trabajo y mezclarlas provoca defectos en la soldadura, fugas en los sellos y retrabajos. SLS Machinery fabrica máquinas refrentadoras y biseladoras de tubos para líneas de producción de cabezal simple y doble; Esta guía explica exactamente cuándo necesita cada uno.

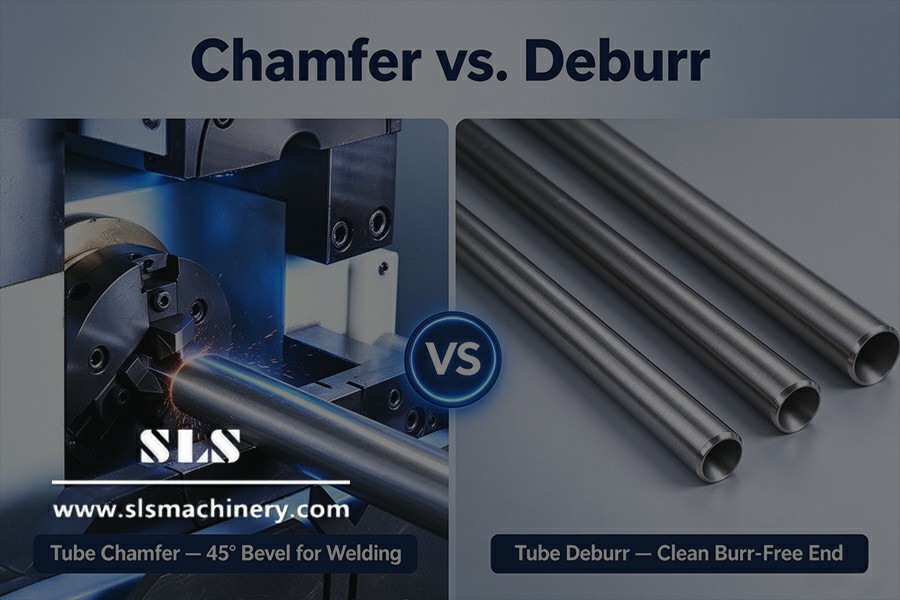

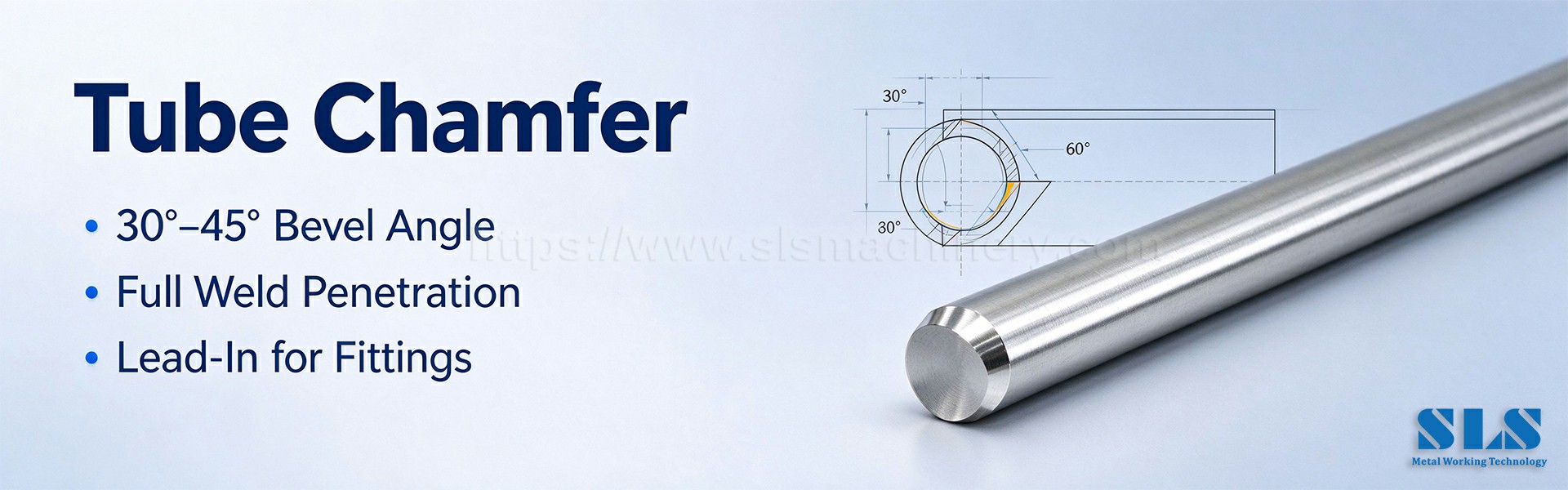

El biselado del tubo corta un bisel controlado en el extremo del tubo en lugar de dejar una esquina afilada de 90°. Una máquina biseladora acciona un inserto de carburo cónico o en ángulo alrededor del extremo, eliminando material para formar un bisel suave de 30° a 45° en el diámetro exterior (OD) , el diámetro interior (ID) o ambos en una sola pasada.
¿Por qué chaflán? El bisel hace tres trabajos a la vez. Primero, crea una ranura en V para una penetración completa de la soldadura ; sin ella, la soldadura solo muerde la superficie y se agrieta bajo tensión. En segundo lugar, actúa como entrada para que el tubo se deslice dentro de accesorios, abrazaderas y acoplamientos hidráulicos sin mellar los sellos. En tercer lugar, elimina el borde afilado que corta las manos de los operadores. comunes Los ángulos de bisel son 30° para tubos hidráulicos ISO/JIS, 37,5° para juntas abocardadas SAE y 45° para preparación de soldadura general.

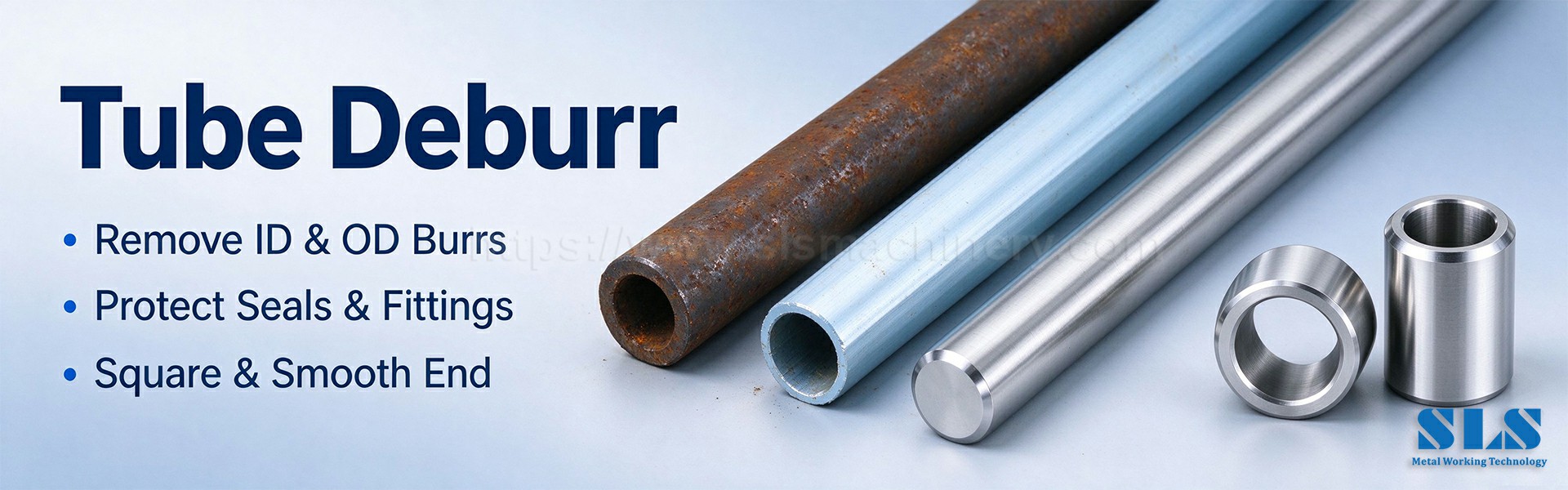

El desbarbado de tubos elimina los pequeños fragmentos desgarrados, llamados rebabas , que el corte deja en el diámetro interior, el diámetro exterior y la cara de corte. Estas microrebabas parecen inofensivas, pero dañan las juntas tóricas, rayan las piezas acopladas, se enganchan en los mandriles al doblarlas y provocan cortes durante la manipulación.
A diferencia del biselado, el desbarbado no cambia la geometría del tubo. Cuadra el extremo, quita el borde y deja una cara plana y limpia. Las rebabas de diámetro interno son las más peligrosas en las tuberías hidráulicas y neumáticas porque se sueltan y contaminan el circuito de fluido; Las rebabas OD causan problemas de ajuste; las rebabas transversales cerca de los puertos perforados son las más difíciles de alcanzar. En la práctica, una máquina desbarbadora de tubos moderna limpia el diámetro interior y exterior en un ciclo de 3 a 15 segundos.
Aspecto | Bandeja de tubo | Desbarbado de tubos | Meta |
cambio de geometría | Corta un bisel de 30° a 45°. | Las hojas terminan planas. | Forma versus limpieza |
Eliminación de materiales | 0,5×profundidad de pared, controlada | Ligero, solo de borde | Conservar muro |
Propósito típico | Preparación de soldadura, introducción, resistencia de juntas | Seguridad, protección de sellos, ajuste | Uso aguas abajo |
Cuando hace falta | Antes de soldar, abocardar o engarzar | Inmediatamente después del corte | Siempre después del corte |
Máquina | Biseladora de cabezal simple/doble | Estación de desbarbado automática | A menudo combinado |
La mayoría de las líneas de producción en realidad necesitan ambas cosas: primero se desbarba para limpiar el corte y luego el biselado agrega el bisel. Una combinada de biselado y desbarbado máquina hace ambas cosas en un solo ciclo.
Las limas manuales, las amoladoras angulares y las herramientas rotativas de desbarbado funcionan para los prototipos, pero en volumen pierden por cuatro motivos: profundidad y ángulo de chaflán inconsistentes, 30 a 60 segundos por extremo, fatiga del operador y riesgo de lesiones por rebabas voladoras. Una máquina dedicada a biselar y refrentar tubos sujeta la pieza y alimenta un cabezal de precisión, manteniendo una repetibilidad de ±0,02 mm en miles de piezas.
La operación dual de ID y OD es el mayor salto en productividad: en lugar de dos pasadas, el cabezal bisela ambos bordes en un ciclo de 3 a 5 segundos, lo cual es importante para tubos de pared delgada donde se forman rebabas en ambos lados automáticamente.

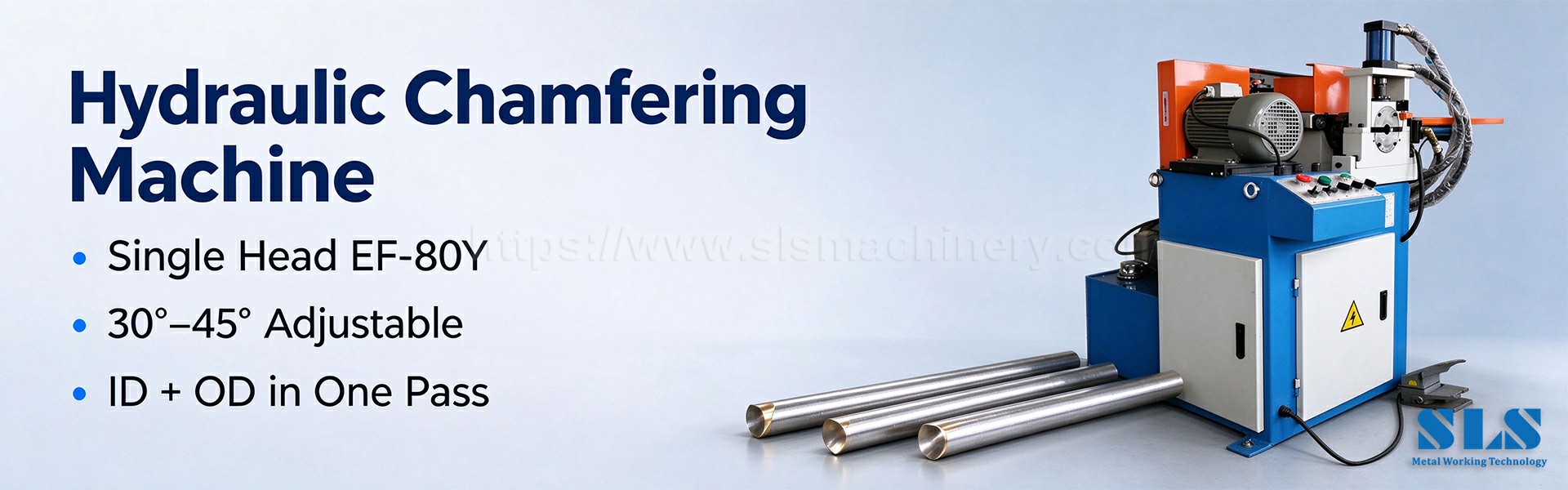

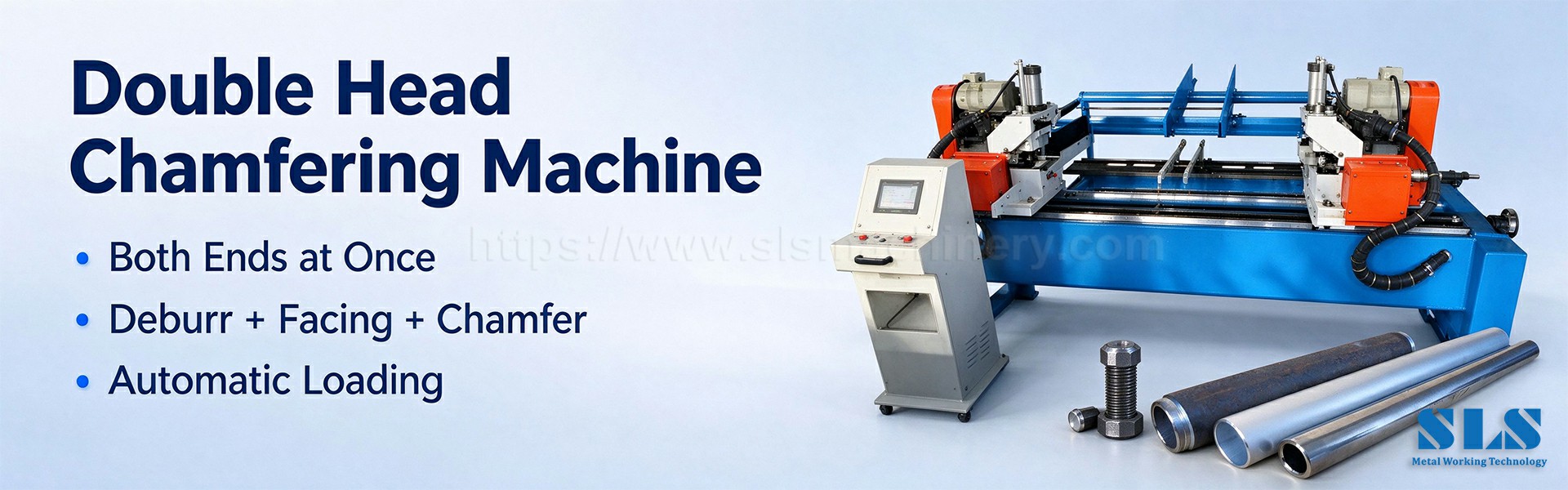

Las máquinas biseladoras de un solo cabezal procesan un extremo por ciclo, ideales para tiradas cortas, prototipos y diámetros mixtos. Las máquinas biseladoras de doble cabezal fresan ambos extremos en el mismo ciclo, duplicando aproximadamente el rendimiento para la producción de tubos, ejes, rodillos y líneas hidráulicas de gran volumen. Los sistemas de biselado en línea y automatizados se atornillan directamente a las líneas de corte, con carga, sujeción y descarga automáticas: el estándar para fábricas de automóviles, HVAC y muebles.
Haga coincidir la máquina con (1) el diámetro del tubo y el espesor de la pared : las paredes delgadas necesitan alimentación servocontrolada para evitar el colapso, las paredes gruesas necesitan una cabeza rígida y un torque más alto; (2) material : el acero inoxidable y la barra endurecida necesitan inserciones de carburo y avances más lentos, el aluminio necesita una geometría de limpieza de virutas; (3) volumen : un volumen bajo justifica una unidad semiautomática de un solo cabezal, un volumen alto amortiza una línea de doble cabezal o en línea en unos meses; (4) piezas futuras : elija herramientas modulares para que la misma máquina maneje ensanchamientos, cordones y biseles.
P: ¿Cuál es la diferencia entre biselar y desbarbar?
R: El biselado corta un bisel controlado de 30° a 45° en el extremo del tubo para soldar, abocardar o ensamblar. El desbarbado elimina los bordes afilados que quedan al cortar sin cambiar la forma del tubo. La mayoría de las líneas de producción necesitan ambos.
P: ¿Puede una máquina hacer ambas cosas?
R: Sí. Las modernas máquinas biseladoras de tubos con cabezales dobles realizan biselado de diámetro interior, biselado de diámetro exterior, refrentado de extremos y desbarbado ligero en un solo ciclo.
P: ¿Qué ángulo de bisel debo utilizar para soldar?
R: 30°–37,5° es el estándar para tuberías estructurales e hidráulicas; 45° es común para tuberías de diámetro pequeño. Haga coincidir el ángulo con su procedimiento de soldadura (WPS).
P: ¿Qué tan rápido es un ciclo de biselado automático?
R: Los ciclos típicos duran entre 3 y 15 segundos por final. Las máquinas de doble cabezal terminan ambos extremos en la misma ventana, aproximadamente entre un 50 % y un 100 % más rápido que el funcionamiento con un solo cabezal.
P: ¿Qué materiales puede manejar una máquina biseladora?
R: Acero al carbono, acero inoxidable, aluminio, cobre, latón y titanio, siempre que el grado de la plaquita y la velocidad de avance coincidan con la aleación.
P: ¿Por qué los extremos de los tubos hidráulicos todavía tienen fugas después del biselado?
R: Generalmente porque las rebabas de diámetro interior no se eliminaron por completo o porque la profundidad del chaflán excedió la mitad del espesor de la pared y debilitó el asiento del sello. Utilice un cabezal ID+OD de doble acción y establezca un tope de profundidad.
P: ¿Cabezal simple o doble?
R: Cabezal único para lotes pequeños y diámetros variados. Doble cabezal para una producción consistente a largo plazo donde ambos extremos necesitan el mismo acabado.
P: ¿Cómo mantengo las herramientas de biselado?
R: Los insertos se indexan o reemplazan cuando la superficie muestra desgaste; mantenga la sujeción limpia, lubrique las correderas y verifique la cuadratura con un tubo de referencia en cada turno.
El biselado y el desbarbado resuelven dos problemas diferentes: el biselado da forma al extremo para soldar y ensamblar, el desbarbado lo limpia para mayor seguridad y sella. Hacer ambas cosas bien en una sola máquina es la diferencia entre una línea de producción fluida y un banco de retrabajo. SLS Machinery diseña y fabrica máquinas biseladoras de tubos de uno y dos cabezales , estaciones de desbarbado automático y líneas de acabado de extremos en línea, con herramientas personalizadas para tubos de acero inoxidable, acero al carbono, aluminio y cobre. Contáctenos con los tamaños de sus tubos, materiales y planos de preparación de extremos; le recomendaremos el cabezal, el ángulo y el tiempo de ciclo correctos.
