Las rebabas que quedan después del corte no son sólo cosméticas. Dañan las herramientas, arruinan las curvas y ponen en riesgo a los operadores. Esta guía explica lo que realmente implica el desbarbado de tubos y el biselado de extremos de tubos , por qué son importantes antes del conformado o ensamblaje, y cómo las máquinas biseladoras de cabezal simple y doble manejan el trabajo en una línea de producción.
SLS Machinery suministra una gama completa de máquinas desbarbadoras y biseladoras de tubos , desde unidades compactas de una sola estación hasta líneas automáticas de doble cabezal, con herramientas personalizadas y soporte de procesos para fabricantes de automóviles, aeroespaciales, hidráulicos, HVAC y médicos.
El desbarbado de tubos elimina los bordes afilados, las astillas de metal y las zonas ásperas que deja el corte. Estas pequeñas imperfecciones, conocidas como rebabas, se forman en los bordes interior y exterior del corte. El biselado de extremos de tubos va un paso más allá: corta un bisel controlado en el borde interior, el borde exterior o ambos, de modo que el extremo se asiente limpiamente en herramientas, sellos o accesorios. Juntos preparan un extremo del tubo que es cuadrado, liso y seguro para la siguiente operación.
En el taller, este trabajo se realiza mediante una máquina biseladora o una estación combinada Una de desbarbado y biselado . máquina biseladora de un solo cabezal procesa un extremo por ciclo y es adecuada para tiradas cortas y tamaños mixtos. Una máquina biseladora de doble cabezal fresa ambos extremos en el mismo ciclo, lo que aproximadamente duplica el rendimiento en líneas de gran volumen. Ambos tipos están disponibles como unidades neumáticas para trabajos de pared delgada y alta velocidad y versiones hidráulicas o CNC para materiales duros y de paredes gruesas.
· Escuadrado : hace que la cara de corte sea perpendicular al eje del tubo, de modo que la pieza se asiente uniformemente en matrices y accesorios.

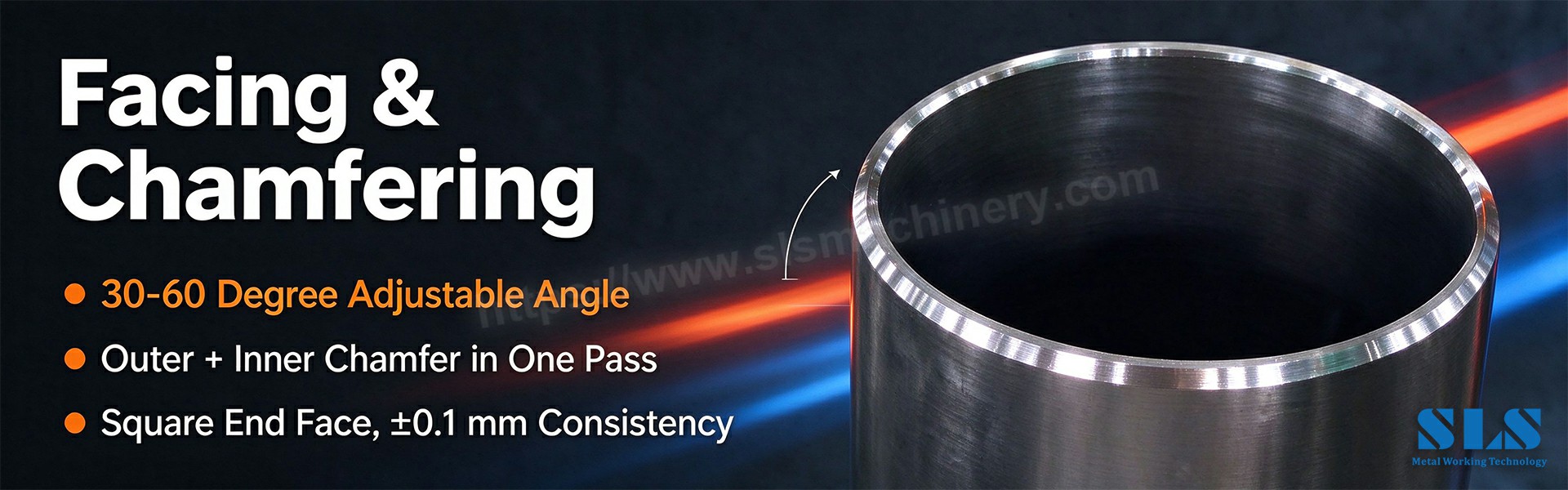

· Bisel : corta un bisel en las esquinas internas y externas afiladas, generalmente no más profundo que la mitad del espesor de la pared.
· Alisado : elimina las microrebabas que quedan después del biselado, dando a los mandriles y matrices una superficie limpia sobre la que deslizarse.

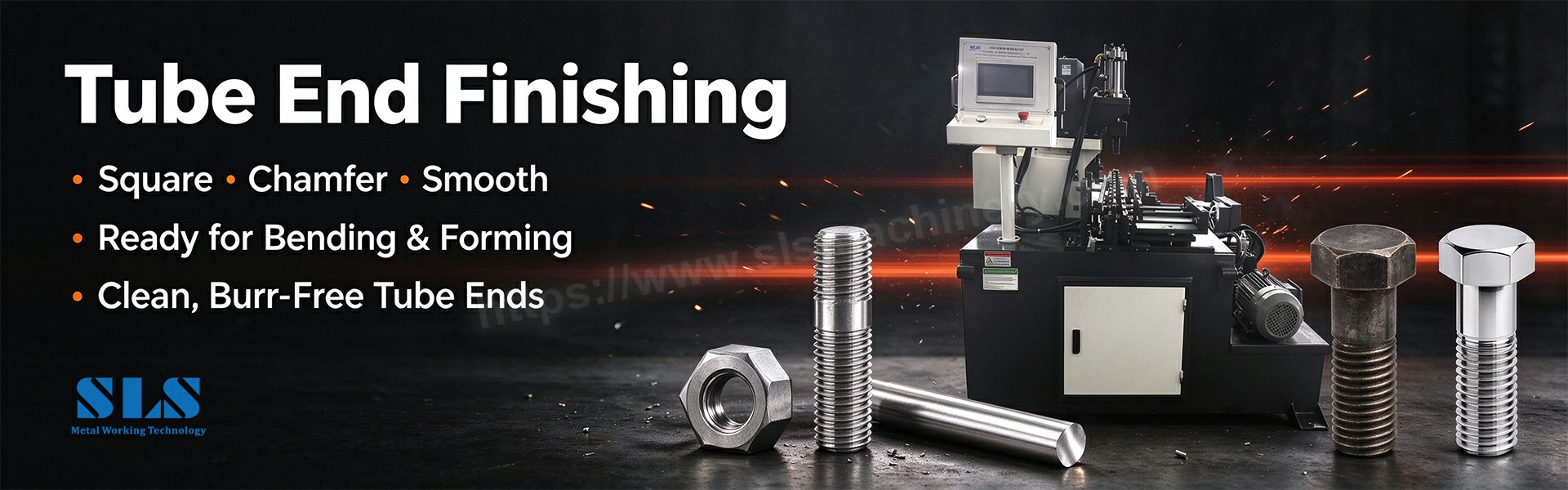

El desbarbado difiere del acabado de los extremos del tubo . El desbarbado limpia y escuadra el extremo; el acabado agrega formas funcionales como bengalas o cuentas. En la práctica, el desbarbado siempre es lo primero, porque un paso de preparación limpio de los extremos de los tubos es lo que hace que la posterior máquina formadora de extremos de tubos funcione de forma fiable.
Las rebabas actúan como pequeñas amoladoras dentro de una máquina formadora de extremos de tubos . Cuando un tubo con rebabas pasa a través de matrices de sujeción o mandriles, los bordes afilados raspan las superficies de la herramienta, provocando grietas prematuras, astillas y deformaciones de las caras de las matrices y las puntas de los mandriles. El desbarbado elimina ese material abrasivo, por lo que las herramientas duran más y las máquinas mantienen su precisión.
Una rebaba que se engancha en una matriz de sujeción o una matriz de presión obliga al tubo a doblarse, arrugarse o dividirse en la curvatura. En las tuberías hidráulicas o neumáticas, las rebabas internas pueden dañar los sellos y crear vías de fuga. El biselado elimina estos bordes afilados para que el material fluya uniformemente a través de las herramientas y la pieza terminada esté libre de defectos.
Un extremo del tubo que no es cuadrado o desigual queda torcido en los troqueles, lo que se manifiesta como ángulos de curvatura inconsistentes y ovalidad. Las rebabas también añaden fricción dentro de la cavidad de flexión, perturbando el movimiento del mandril. Los extremos cuadrados y lisos se alinean correctamente en cada ciclo, que es lo que ofrece la eliminación repetible de rebabas .
Las rebabas afiladas cortan las manos y crean puntos de concentración de tensión que pueden fallar bajo presión. Eliminarlos respalda los estándares de seguridad en el lugar de trabajo y las certificaciones industriales en sectores como el aeroespacial y el de fabricación médica.
El corte produce diferentes rebabas y cada una necesita la respuesta adecuada.
· Rebabas de identificación : se forman dentro del tubo y pueden dañar los sellos o provocar fugas.
· Rebabas OD : se forman en el borde exterior y crean problemas de ajuste o riesgo de lesiones.
· Rebabas en la cara final : material levantado en la cara cortada que provoca un asiento desigual.
· Fresas en cruz : en el interior de los agujeros perforados, difíciles de alcanzar pero aún así críticas.
Las rebabas conformadas en caliente provienen del corte abrasivo o térmico. El calor ablanda el metal y la rebaba se enfría formando un borde duro e irregular que desgasta las hojas rápidamente y puede necesitar varias pasadas con herramientas recubiertas de carburo. Las rebabas conformadas en frío provienen del corte a baja temperatura, como sierras en frío o hojas de dientes finos. Son delgados, uniformes y fáciles de quitar en una sola pasada con una hoja de carburo afilada. Adaptar el disco al tipo de fresa es la primera regla para un desbarbado eficaz.
La elección entre una máquina biseladora de un solo cabezal y una máquina biseladora de dos cabezales se reduce a los requisitos de volumen, longitud del tubo y consistencia.
Aspecto | Máquina de chaflán de cabeza única | Máquina de chaflán de doble cabeza |
Ciclo | Un final por ciclo; recargar para hacer el segundo final | Ambos extremos fresados en el mismo ciclo de 3 a 5 segundos |
Rendimiento | Base | Aproximadamente entre un 50 % y un 100 % más alto que el de un solo cabezal |
Consistencia | Bueno, depende del operador en la carga. | Apretado, típicamente ±0,02 mm entre ambos extremos |
Conducir | Neumática (pared delgada) o hidráulica (pared gruesa) | Neumático, hidráulico o servo/CNC |
Mejor ajuste | Tiradas cortas, prototipos, tamaños mixtos | Líneas de gran volumen, preparación de soldadura robótica |
rango típico | Flexible en diámetro exterior y longitud del tubo | Longitud del tubo de aproximadamente 20–1600 mm, ampliable hasta 6000 mm |
Una unidad automática de doble cabezal ejecuta una secuencia completa de carga, sujeción, biselado y descarga, y puede combinarse con control PLC o CNC, alimentadores vibratorios y carga robótica. La tolerancia de longitud en las máquinas automáticas suele ser de alrededor de ±0,1 mm y el ángulo del chaflán se puede ajustar en el rango de 30 a 60° para adaptarse a los requisitos de preparación o ensamblaje de la soldadura.
Las herramientas manuales (limas, herramientas de chaflán accionadas por resorte y escariadores) todavía ganan su lugar en los trabajos de prototipos y reparaciones. Le dan al operador control directo sobre la presión y el ángulo, pero son lentos y dependen de la habilidad.

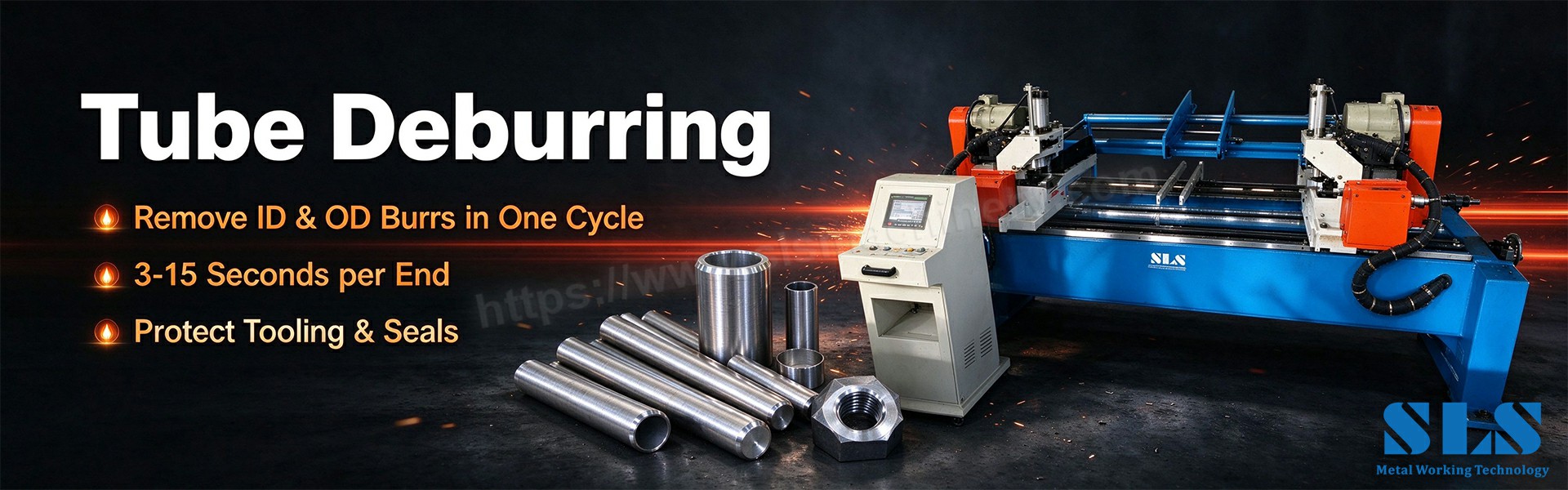

Las máquinas desbarbadoras automáticas de tubos eliminan las rebabas de diámetro interior y exterior en un ciclo rápido, normalmente de 5 a 15 segundos por extremo, con avance y profundidad de la hoja controlados por la máquina. Los beneficios son mensurables: calidad de borde constante independientemente de la habilidad del operador, procesamiento dramáticamente más rápido que el trabajo manual, mayor seguridad con guardas cerradas y alimentación automática, y fácil integración en una línea de producción.
La elección de la hoja impulsa la calidad del corte. El acero para herramientas es económico para acero dulce y aluminio. El carburo resiste el desgaste y es adecuado para acero inoxidable y aleaciones duras. El carburo recubierto agrega una capa que reduce la fricción y el calor para los materiales más resistentes. La geometría también importa: las hojas de corte recto se adaptan a paredes delgadas y rebabas ligeras; las hojas de corte en ángulo (15–30°) eliminan más material por pasada; Las hojas rectificadas con radio dejan un borde redondeado que minimiza los aumentos de tensión en piezas sensibles a la fatiga.
Muchas máquinas formadoras de extremos de tubos modernas ahora integran una estación de desbarbado o biselado, por lo que el tubo se limpia inmediatamente después del corte y antes del conformado: menos pasos de manipulación, control del proceso más estricto y un ciclo general más corto.
· Quite las rebabas inmediatamente después del corte, mientras las rebabas aún sean visibles y libres de refrigerante o suciedad.
· Mantenga la profundidad del chaflán a la mitad o menos del espesor de la pared ; los chaflanes más profundos debilitan el extremo.
· Verifique la cuadratura y la concentricidad para que los chaflanes ID y OD permanezcan alineados alrededor de la circunferencia.
· Inspeccione bajo una luz brillante y pase un mandril suave a través del ID para detectar rebabas ocultas.
· Registre los tipos de rebabas y el desgaste de las herramientas para ajustar los parámetros de corte y programar los cambios de hoja.
· El biselado excesivo elimina más de la mitad de la pared y debilita el extremo; coloque un tope de profundidad y mida.
· El desbarbado incompleto permite que las rebabas de diámetro interior atrapen los mandriles y las rebabas de diámetro exterior alteren la sujeción; inspeccione ambos bordes.
· Saltarse el desbarbado provoca vibraciones, dobleces deformes y daños en el sello; nunca dependa del lavado para eliminar las rebabas.
· Una velocidad de avance incorrecta deja rebabas o genera calor: ajústela en pequeños pasos y controle el desgaste de la hoja.
· La hoja incorrecta para el tipo de fresa desperdicia tiempo y herramientas: utilice hojas recubiertas de carburo para fresas calientes y carburo estándar para fresas frías.
Automoción: los rieles de combustible y las líneas de freno necesitan extremos lisos y biselados que se asienten perfectamente en sellos y conectores. Aeroespacial: las líneas hidráulicas y neumáticas enfrentan presiones extremas y la preparación documentada de los extremos de los tubos respalda estándares como AS9100. Sistemas hidráulicos y neumáticos: los bordes biselados permiten que las juntas tóricas y los sellos se asienten uniformemente y mantengan la presión. HVAC y plomería: los extremos limpios permiten que la soldadura fluya y los accesorios de compresión se asienten. Médico: los extremos pulidos y sin rebabas en acero inoxidable y titanio de pared delgada respaldan la biocompatibilidad y ayudan a cumplir con los requisitos de la FDA e ISO.
P: ¿Cuál es la diferencia entre el desbarbado de tubos y el biselado de extremos de tubos?
R: El desbarbado elimina las rebabas y suaviza el borde; El biselado corta un bisel controlado en el borde interior o exterior. El biselado suele incluir el desbarbado como parte de la misma operación.
P: ¿Qué hace una máquina biseladora de un solo cabezal?
R: Sujeta un tubo y mecaniza un extremo por ciclo: chaflán externo, chaflán interno y revestimiento de extremos en una sola pasada. Se adapta a tiradas cortas, prototipos y tamaños mixtos.
P: ¿Por qué elegir una máquina biseladora de doble cabezal?
R: Fresa ambos extremos en el mismo ciclo, lo que duplica aproximadamente el rendimiento en trabajos de gran volumen y mantiene una consistencia de longitud ajustada entre los extremos: preparación ideal para la soldadura robótica.
P: ¿Qué unidades están disponibles en las máquinas biseladoras de tubos?
R: Los accionamientos neumáticos funcionan con un ciclo rápido y se adaptan a tubos de pared delgada; los accionamientos hidráulicos ofrecen más fuerza para materiales duros y de paredes gruesas; Los servomotores y CNC añaden control y automatización precisos.
P: ¿Cuánto tiempo dura un ciclo de desbarbado automático?
R: Los ciclos automáticos típicos duran entre 3 y 15 segundos por extremo de tubo, según la máquina y el material; Las máquinas de doble cabezal hacen ambos extremos en esa misma ventana.
P: ¿Cuánto más rápido es el desbarbado a máquina que el desbarbado manual?
R: Las máquinas automáticas pueden ser hasta aproximadamente 10 veces más rápidas que el trabajo manual, con una calidad de borde uniforme que no depende de la habilidad del operador.
P: ¿Qué ángulo de chaflán debo utilizar?

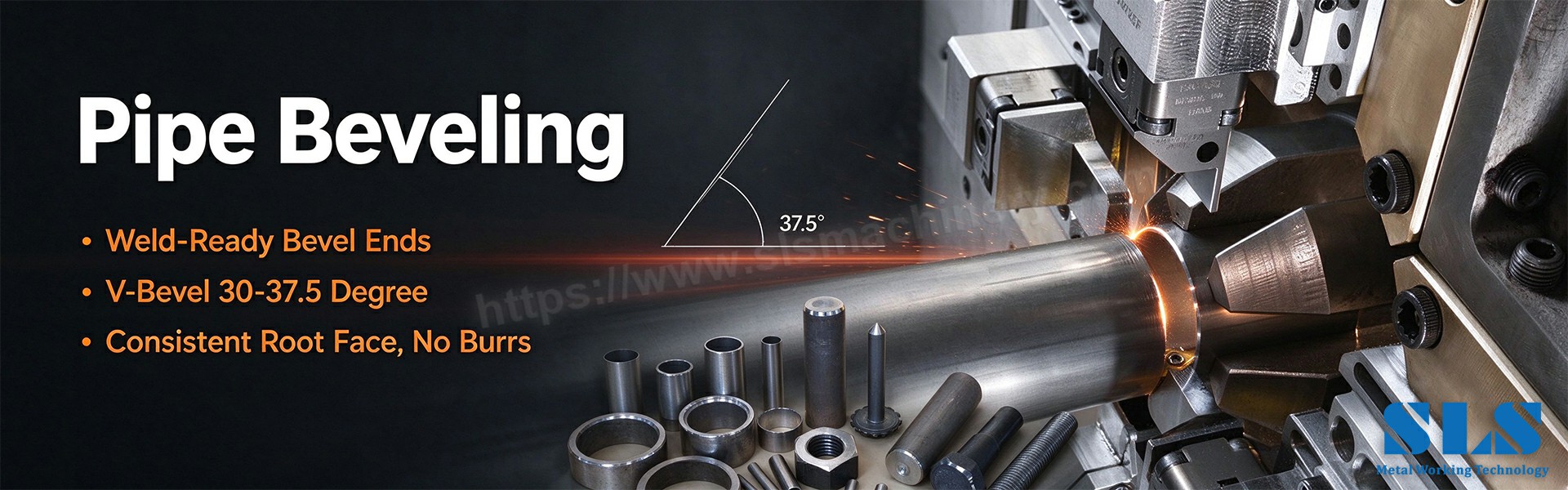

R: Los ángulos suelen ser ajustables de 30° a 60°. Haga coincidir el ángulo con el estándar de soldadura o la especificación de ajuste; 30–45° es típico para la preparación de soldadura.
P: ¿Qué profundidad debe tener un chaflán?
R: Manténgalo a la mitad o menos del espesor de la pared. Un chaflán más profundo elimina demasiado material y debilita el extremo del tubo.
P: ¿Puede una máquina desbarbadora funcionar con una máquina formadora de extremos de tubos?
R: Sí. Muchas líneas de conformado integran una estación de desbarbado o biselado para que el tubo se limpie inmediatamente después del corte y antes de abocardar, rebordear o doblar.
P: ¿Qué materiales se pueden desbarbar y achaflanar?
R: El acero al carbono, el acero inoxidable, el aluminio, el cobre, el latón y el titanio son todos comunes, siempre que el material de la hoja y el tonelaje de la máquina coincidan con la aleación.
P: ¿Cómo admite SLS Machinery el desbarbado y biselado de tubos?
R: SLS Machinery fabrica máquinas biseladoras de uno y dos cabezales, líneas de desbarbado automático y sistemas de acabado de extremos CNC, con herramientas personalizadas y soporte de configuración para los tamaños y materiales de sus tubos.
P: ¿Cuál es el mejor momento para desbarbar después del corte?
R: Inmediatamente después del corte, mientras las rebabas aún estén limpias y visibles. El desbarbado temprano evita que los residuos se peguen y evita que las rebabas se deformen durante la manipulación.
Los extremos de los tubos limpios son la base de un conformado, montaje y sellado confiables. El desbarbado de tubos y el biselado de extremos de tubos protegen las herramientas, previenen defectos de curvatura, mantienen las piezas consistentes y hacen que el taller sea más seguro. Ya sea que necesite una máquina biseladora flexible de un solo cabezal o una máquina desbarbadora de doble cabezal de alto rendimiento , el proceso se reduce a hacer coincidir la herramienta con el tipo de rebaba, la pared y el volumen, y luego dejar que la máquina lo repita.
SLS Machinery diseña y fabrica automáticas de biselado y desbarbado soluciones para fabricantes de tubos y tuberías, incluidas máquinas de doble cabezal con alimentación de doble velocidad, herramientas de cambio rápido y control CNC opcional. Comuníquese con SLS Machinery con los tamaños de sus tubos, materiales y planos de preparación de extremos, y le recomendaremos la máquina (y las herramientas) que se adapten a su producción.
